natus Quantum Benutzer- Und Servicehandbuch
  1. Anleitungen
  2. Marken
  3. natus Anleitungen
  4. Medizinische Ausstattung
  5. Quantum
  6. Benutzer- und servicehandbuch
natus Quantum Benutzer- Und Servicehandbuch

natus Quantum Benutzer- Und Servicehandbuch

Vorschau ausblenden Andere Handbücher für Quantum:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Natus
Quantum
®
™
Natus
Quantum
64
®
™
Benutzer- und Servicehandbuch
Artikelnummer: 023145-DE Rev. 07
27.01.2023
Systemmodellnummern: PK1258, PK1173, PK1174
© 2020–2023 Natus Medical Incorporated oder eines seiner Tochterunternehmen. Alle Rechte vorbehalten.
Natus ist eine eingetragene Marke von Natus Medical Incorporated. Alle in diesem Dokument aufgeführten Produktnamen sind Marken oder
eingetragene Marken, deren Inhaber Natus Medical Incorporated oder ihre Tochtergesellschaften sind oder für die Natus Medical
Incorporated, ihre Tochtergesellschaften oder verbundenen Unternehmen eine Lizenz besitzen bzw. für die sie werben oder die sie vertreiben.
Alle anderen Marken sind Eigentum ihrer entsprechenden Inhaber.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für natus Quantum

Inhaltszusammenfassung für natus Quantum

  • Seite 1 © 2020–2023 Natus Medical Incorporated oder eines seiner Tochterunternehmen. Alle Rechte vorbehalten. Natus ist eine eingetragene Marke von Natus Medical Incorporated. Alle in diesem Dokument aufgeführten Produktnamen sind Marken oder eingetragene Marken, deren Inhaber Natus Medical Incorporated oder ihre Tochtergesellschaften sind oder für die Natus Medical Incorporated, ihre Tochtergesellschaften oder verbundenen Unternehmen eine Lizenz besitzen bzw.
  • Seite 2 800-303-0306 E-Mail Technischer Support: OTS@natus.com natus.com EU-Bevollmächtigter/Importeur Verantwortliche Person für das Vereinigte Königreich Natus Manufacturing Limited Natus Nicolet UK Ltd IDA Business Park Baynards Green Trading Estate Prospect House Gort, Co. Galway, Irland Oxfordshire Tel.: +353 (0)91 647400 Bicester Fax: +353 (0)91 630050 OX27 7SG England, Vereinigtes Königreich...

  • Seite 3: Inhaltsverzeichnis

    Verfahren und Warnhinweise für leitungsgeführte Störgrößen ..................23 Beschreibung der Symbole ................................24 Technische Daten ................................... 32 Produktkomponenten und -beschreibung ............................35 Quantum-Verstärkersystem mit 128 bis 256 Kanälen ......................35 Quantum 64-Verstärkersystem ............................... 36 Natus-Basisgerät ..................................37 Primäre Quantum-Breakout-Box und Quantum-Breakout-Box B ................... 38 Primäre Quantum-Breakout-Box, Ansicht von unten .....................
  • Seite 4 Verwendung und Merkmale des Verstärkers ..........................56 Erste Schritte ................................... 56 Platzierung des Bedieners und Patienten ..........................56 Erstellen von Akquisitionsprofilen für Untersuchungen mit Quantum- oder Quantum 64-Breakout-Boxen ......56 Starten einer Untersuchung ..............................57 Aufzeichnen im ambulanten Modus ............................59 Verbindung des Nicolet Cortical Stimulators ..........................

  • Seite 5: Erste Schritte

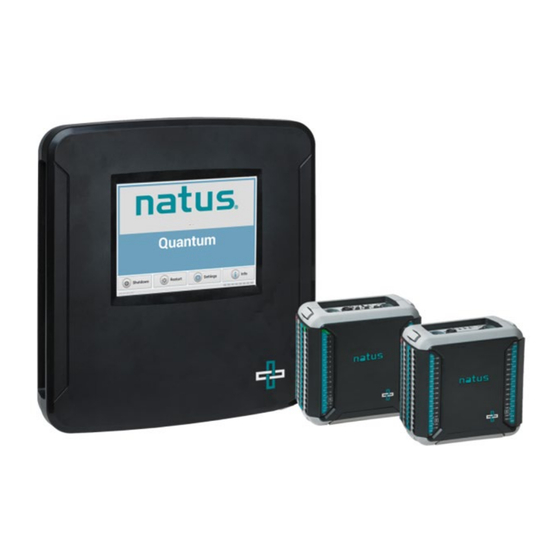

    Natus Quantum-Verstärker Erste Schritte Beschreibung des Produkts Das Natus® Quantum™ Verstärkersystem wurde für die Aufnahme von EEG-Daten von Oberflächen- und intrakraniellen Kontakten entwickelt. Das modulare Design des Quantum-Systems umfasst ein Natus-Basisgerät und eine oder mehrere portable Breakout-Box(en). Quantum-Breakout-Boxen verfügen über 128 Kanäle, die auf bis zu 256 AC-Kanäle kaskadierbar sind.

  • Seite 6: Vorgesehene Verwendung, Vorgesehene Anwender Und Patientengruppen

    EEG-Aufzeichnungen von der Oberfläche oder mittels intrakranieller Elektroden, die an Quantum-Geräte angeschlossen sind, dienen zur Diagnose von Störungen der Gehirnfunktion, wie z. B. Epilepsie. Die Verwendung von Quantum-Geräten wirkt sich nicht unmittelbar auf das Ergebnis aus; die erfasste EEG-Aktivität dient dem Arzt als Grundlage für seine Entscheidung über die Behandlung.

  • Seite 7: Systemkomponenten

    Patienten während des Langzeit-Monitoring bestimmt. Die Trenntransformatoren sind für die Bereitstellung der Stromversorgung aller Systemkomponenten bestimmt und sorgen gleichzeitig für die Sicherheit von Bedienern und Patienten. Die Wagen unterstützen und erleichtern den Einsatz des Quantum-Verstärkers und ermöglichen die Mobilität des Systems. Wesentliche Leistungsmerkmale Das wesentliche Leistungsmerkmal des Quantum-Verstärkers ist in der Norm IEC 60601-2-26:2012 angegeben.

  • Seite 8: Vernetzte Umgebungen

    Deaktivieren Sie unnötige Windows-Dienste, die für nicht arbeitsbezogene Funktionen entwickelt wurden. Funktionsprinzip des Quantum-Verstärkers Das Natus Quantum-Verstärkersystem besteht aus einem Basisgerät und mehreren Breakout-Boxen. Der Verstärker ist Teil eines Systems, das einen PC, einen Blitzstimulator, einen Trenntransformator, Video- und Audiosysteme, Netzwerkgeräte und mechanische Halterungen umfasst.

  • Seite 9: Benutzerhandbuch Und Eifu

    Trenntransformator Benutzerhandbuch und eIFU Dieses Handbuch beschreibt die Theorie, die Merkmale, die Einrichtung, den Betrieb und die Wartung des Natus Quantum- Verstärkersystems. Das Handbuch enthält außerdem Angaben zu technischen Daten, Fehlerbehebung und technischem Support. Eine Kopie dieses Benutzerhandbuchs ist auch auf natus.com im Supportbereich abrufbar. Scrollen Sie zu den Gebrauchsanweisungen für EEG-Produkte, wählen Sie Quantum und die entsprechende Version in Ihrer Sprache aus.

  • Seite 10: Konformität Mit Sicherheits- Und Emv-Normen

    Gemischs aus Anästhesiegasen mit Luft oder mit Sauerstoff oder Stickstoffoxid. Betriebsart: Dauerbetrieb Umgebungsbedingungen: Normal: 10-30 °C, 30-75% rL, 700–1060 hPa Der Quantum-Verstärker und dessen Zubehör entsprechen den folgenden US-amerikanischen und internationalen Normen. Tabelle 1 – Sicherheitsnormen und -Normenverweise CAN /CSA-C22.2 Nr. 60601-1: 08(R2013) + C2:2011 Medizinische elektrische Geräte, Teil 1: Allgemeine Festlegungen...
  • Seite 11 Benutzer- und Servicehandbuch Natus Quantum-Verstärker Tabelle 2 – EMV-Normen und -Normenverweise IEC 60601-1-2, Ausgabe 4.0, 1. Februar 2014 Medizinische elektrische Geräte – Teil 1-2: Allgemeine Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale – Ergänzungsnorm: Elektromagnetische Verträglichkeit – Anforderungen und Prüfungen IEC 61000-4-2:2008, Ausg.

  • Seite 12: Konformitätserklärung Für Iec 60601-1-2

    Leitlinien und Erklärung des Herstellers – Elektromagnetische Aussendungen Der Quantum-Verstärker ist für den Einsatz in dem nachfolgend näher spezifizierten elektromagnetischen Umfeld bestimmt. Der Kunde oder Benutzer des Quantum sollte gewährleisten, dass der Verstärker in einem derartigen Umfeld eingesetzt wird. Störaussendungsprüfung Übereinstimmung...
  • Seite 13 Leitlinien und Erklärung des Herstellers – Elektromagnetische Störfestigkeit Der Quantum-Verstärker ist für den Einsatz in dem nachfolgend näher spezifizierten elektromagnetischen Umfeld bestimmt. Der Kunde oder Benutzer des Quantum sollte gewährleisten, dass der Verstärker in einem derartigen Umfeld eingesetzt wird. Störfestigkeitsprüfung IEC 60601 Konformitäts-...
  • Seite 14 Falls die gemessene Feldstärke an dem Standort, an dem der Quantum eingesetzt wird, den obigen anwendbaren HF-Übereinstimmungspegel übersteigt, sollte der Quantum beobachtet werden, um zu prüfen, ob der Betrieb normal ist. Wenn ein abnormaler Betrieb beobachtet wird, sind möglicherweise zusätzliche Maßnahmen erforderlich, wie eine Neuausrichtung oder ein Standortwechsel des Quantum.

  • Seite 15: Konformitätserklärung Für Fcc

    Benutzer- und Servicehandbuch Natus Quantum-Verstärker Tabelle 6 – Prüfspezifikationen der GEHÄUSEANSCHLUSS-STÖRFESTIGKEIT gegen drahtlose HF-Fernmeldeeinrichtungen Test- Band Dienst Modulation Maximale Abstand STÖRFESTIGKEITS- frequenz (MHz) Akku- PRÜFPEGEL (MHz) (V/m) Impuls- 380–390 TETRA 400 modulation 18 Hz GMRS 460, ± 5 kHz 430–470...

  • Seite 16: Kontraindikationen Und Warnhinweise

    Ein VORSICHT-Symbol zeigt an, dass ein Verletzungsrisiko für den Anwender oder Patienten besteht oder Vorsicht das Gerät beschädigt werden kann. HINWEIS: Jeder schwerwiegende Vorfall im Zusammenhang mit dem Natus Quantum-System muss sofort dem Hersteller und der zuständigen Behörde des Mitgliedsstaates gemeldet werden, in dem der Anwender und/oder Patient ansässig ist. Allgemeine Warnhinweise HINWEIS: Es wird empfohlen, alle Daten redundant zu speichern, um bei einem Ausfall des primären Speicherlaufwerks...
  • Seite 17 Die Installation von Softwareprogrammen anderer Hersteller auf dem Aufnahmecomputer kann die ordnungsgemäße Funktion der Natus-Software beeinträchtigen. Vor der Installation von Softwareprogrammen anderer Hersteller auf dem Computer setzen Sie sich bitte mit dem technischen Support von Natus in Verbindung. Dieses Gerät darf nicht modifiziert werden.

  • Seite 18: Warnhinweise Für Elektrostatische Entladung (Esd)

    Die Stromversorgung zum System unterbrechen und das Netzkabel vom System und von der Wandsteckdose trennen, bevor Sie versuchen, das Gerät zu reinigen. Der Quantum-Verstärker kann mit einem weichen, feuchten Lappen und nichtleitendem destilliertem Wasser, elektrisch nichtleitenden, inerten Oberflächenbehandlungsmitteln oder einem von Natus genehmigten Kaltsterilisationsmittel abgewischt werden.

  • Seite 19: Für Die Elektrik Geltende Warn- Und Vorsichtshinweise

    Elektromagnetische Störfestigkeit im Abschnitt Konformität mit Sicherheits- und EMV-Normen. Externe Geräte können den Betrieb des Quantum-Verstärkersystems stören, selbst wenn diese den CISPR- Emissionsanforderungen entsprechen. Weitere Informationen finden Sie in der Tabelle EMV-Normen und - Normenverweise im Abschnitt Konformität mit Sicherheits- und EMV-Normen.

  • Seite 20: Für Das Patientenumfeld Geltende Warn- Und Vorsichtshinweise

    Verwickeln oder Strangulieren des Patienten zu vermeiden. Zugängliche metallische Teile des Quantum-Systems und den Patienten NICHT gleichzeitig berühren. Mit Erde verbundene Teile des Quantum-Systems und den Patienten NICHT gleichzeitig berühren. Lose Elektroden dürfen NICHT mit Metallteilen in Kontakt kommen.

  • Seite 21: Warnhinweise Für Den Transport

    Wenn eine Videokamera im Patientenumfeld verwendet wird, müssen sowohl das Netzwerk als auch das Netzgerät isoliert werden. Jede Breakout-Box sollte separat in ihre eigene Quantum-Modultasche gesteckt werden. Weder die Quantum- Tasche(n) noch die Breakout-Box(en) sollten mit Decken oder anderem Material abgedeckt werden. Das Nichtbefolgen dieser Anweisungen kann zum Anstieg der Temperatur der Quantum-Breakout-Boxen über die...

  • Seite 22: Warnhinweise Für Pulsoximetersensoren

    Hinauf- oder Hinabsteigen von Stufen oder auf einer Schwelle zu einer Kippgefahr kommen. Es dürfen nur Geräte- und Systemwagen verwendet werden, die von Natus für den Gebrauch mit dem Quantum-Verstärkersystem genehmigt wurden. Warnhinweise für Pulsoximetersensoren Die entsprechenden Vorsichtsmaßnahmen, Warnhinweise und Gebrauchsanweisungen in der...

  • Seite 23: Verfahren Und Warnhinweise Für Leitungsgeführte Störgrößen

    Benutzer- und Servicehandbuch Natus Quantum-Verstärker Teppichböden in kühlen, trockenen Bereichen vermeiden. Die Produktkomponenten bis zur Installation in der • Antistatikverpackung (falls vorhanden) lassen. • Beim Anschließen und Trennen von Kabeln vorsichtig vorgehen. Beim Trennen eines Kabels stets am Steckverbinder oder an der Zugentlastungsschlaufe ziehen – niemals am Kabel selbst.

  • Seite 24: Beschreibung Der Symbole

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch Beschreibung der Symbole Standardtitel für das Symboltitel laut Symbol Anwendbare Norm Erläuterung Symbol Bezugsnorm ISO 15223-1 Medizingeräte – In vom Hinweis auf ein Dieses Produkt ist ein Symbol 5.7.7 Hersteller Medizinprodukt Medizinprodukt. bereitzustellenden Informationen verwendete Symbole –...
  • Seite 25 Benutzer- und Servicehandbuch Natus Quantum-Verstärker Standardtitel für das Symboltitel laut Symbol Anwendbare Norm Erläuterung Symbol Bezugsnorm IEC 60601-1, Teil 1: Allgemeine Anwendungsteil Zur Identifizierung eines Referenznummer Festlegungen für die vom Typ BF Anwendungsteils vom Tabelle D.2, Symbol 20 Sicherheit einschließlich...
  • Seite 26 Natus Quantum-Verstärker Benutzer- und Servicehandbuch Standardtitel für das Symboltitel laut Symbol Anwendbare Norm Erläuterung Symbol Bezugsnorm ISO 15223-1 Medizinprodukte – Bei Importeur Gibt das Unternehmen Aufschriften von an, das das Medizingerät Symbol 5.1.8 Medizinprodukten zu in das jeweilige Land verwendende Symbole, importiert.
  • Seite 27 Benutzer- und Servicehandbuch Natus Quantum-Verstärker Standardtitel für das Symboltitel laut Symbol Anwendbare Norm Erläuterung Symbol Bezugsnorm ISO 15223-1 Medizingeräte – In vom Vorsicht Der Benutzer sollte die Symbol 5.4.4 Hersteller Gebrauchsanweisung für bereitzustellenden wichtige Sicherheitsin- Informationen verwendete formationen, wie Symbole – Teil 1:...
  • Seite 28 Natus Quantum-Verstärker Benutzer- und Servicehandbuch Standardtitel für das Symboltitel laut Symbol Anwendbare Norm Erläuterung Symbol Bezugsnorm ISO 7000/IEC 60417 Grafische Symbole für Gegen elektrostatische Gibt an, dass die Symbol 5134 Betriebsmittel Entladungen Verpackung gegen empfindliche Geräte elektrostatische Entladungen empfindliche Geräte enthält, oder...
  • Seite 29 Benutzer- und Servicehandbuch Natus Quantum-Verstärker Standardtitel für das Symboltitel laut Symbol Anwendbare Norm Erläuterung Symbol Bezugsnorm IEC 60601-1 Grafische Symbole für Gleichstrom Gibt auf dem Typenschild Tabelle D.1 Nr. 4 Betriebsmittel an, dass die Ausrüstung ausschließlich für den IEC 60417...
  • Seite 30 Natus Quantum-Verstärker Benutzer- und Servicehandbuch Standardtitel für das Symboltitel laut Symbol Anwendbare Norm Erläuterung Symbol Bezugsnorm ISO 7000 Grafische Symbole für Universeller serieller Bus Zur Identifizierung von Symbol 3650 Betriebsmittel (USB), Buchse/Stecker Buchsen oder Steckern, die die Anforderungen an einen universellen seriellen Bus (USB) erfüllen.
  • Seite 31 Systemsymbole Symbol Beschreibung Kabel zwischen Basisgerät und Breakout-Box Steckverbinder des Kabels zwischen Breakout-Boxen (nicht an der Quantum 64 verfügbar) Steckverbinder des Adapters für den Natus Cortical Stimulator Status-LED der Breakout-Box Steckverbinder der DC-Eingänge 13 bis 16 der Breakout-Box Steckverbinder des Patientenereignisschalters...

  • Seite 32: Technische Daten

    128 Kanäle je Breakout-Box, auf bis zu 256 Kanäle kaskadierbar AC-Kanäle, referentiell 128 je Breakout-Box AC-Kanäle, differentiell Programmierbar bis zu 8 je Bank (112 Ref.) Für die Quantum 64-Breakout-Box spezifische technische Daten AC-Kanäle AC-Kanäle, referentiell AC-Kanäle, differentiell Programmierbar bis zu 4 Für alle Quantum-Konfigurationen gemeinsame technische Daten...
  • Seite 33 Primäre Natus 137,0 mm x 133,3 mm x 53,6 mm Quantum-Breakout-Box Natus Quantum- 137,0 mm x 133,3 mm x 53,6 mm Breakout-Box B Natus Quantum 64- 137,0 mm x 133,3 mm x 53,6 mm Breakout-Box Gewicht Natus-Basisgerät 2,298 kg Primäre Natus...
  • Seite 34 Natus Quantum-Verstärker Benutzer- und Servicehandbuch Technische Daten der Li-Polymer-Batterie (im Inneren der primären Quantum-Breakout-Box) – intern aufladbar Batterietyp Lithium-Polymer Nennkapazität 2260 mAh Spannung 3,7 V Wattstunden-Nennkapazität 8,4 Wh Lademethode Konstantstrom + konstante Spannung Maximale Ladespannung 4,2 V (± 50 mV)

  • Seite 35: Produktkomponenten Und -Beschreibung

    Benutzer- und Servicehandbuch Natus Quantum-Verstärker Produktkomponenten und -beschreibung Quantum-Verstärkersystem mit 128 bis 256 Kanälen...

  • Seite 36: Quantum 64-Verstärkersystem

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch Quantum 64-Verstärkersystem...

  • Seite 37: Natus-Basisgerät

    Natus-Basisgerät Ein-/Aus-Schalter. Gekennzeichnet mit Zur Verbindung mit Nicolet Cortical Stimulator. Gekennzeichnet mit Zum direkten Anschluss des Natus-Basisgeräts an einen PC und/oder Laptop. Gekennzeichnet mit Zum Anschluss des Natus-Basisgeräts an ein Systemnetzwerk. Gekennzeichnet mit Geerdete Äquipotentialklemme. Zur Verbindung des Natus-Basisgeräts mit der Netzstromversorgung.

  • Seite 38: Primäre Quantum-Breakout-Box Und Quantum-Breakout-Box B

    HINWEIS: Es sollte jeweils nur ein Typ von Breakout-Box verwendet werden. Eine EMU40EX Breakout-Box nicht zusammen mit einer Quantum-Breakout-Box verwenden. Primäre Quantum-Breakout-Box und Quantum-Breakout-Box B Primäre Quantum-Breakout-Box, Kanäle 1 bis 128 Quantum-Breakout-Box B, Kanäle 129 bis 256 Kabelanschluss zwischen Basisgerät und primärer Breakout-Box. Gekennzeichnet mit Steckverbinder des Adapters für den Cortical Stimulator.

  • Seite 39: Primäre Quantum-Breakout-Box, Ansicht Von Unten

    Benutzer- und Servicehandbuch Natus Quantum-Verstärker Primäre Quantum-Breakout-Box, Ansicht von unten Batteriefach. Optionen für die Quantum-Anschlussbox Standardmäßige numerische Anschlussboxen Standardmäßige numerische Kanaleingänge, 1–256 Kanäle...

  • Seite 40: 10-10-/10-20-Anschlussbox

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch 10-10-/10-20-Anschlussbox Standardeingänge der Kanäle 10-10/10-20. Weitere Informationen sind im Abschnitt Verbindung der 10-10-/10-20- Anschlussbox mit der Quantum-Breakout-Box zu finden. HINWEIS: Die 10-10-/10-20-Anschlussbox ist nicht für die Quantum 64-Breakout-Box verfügbar. 10-10-/10-20-Anschlussbox (Seitenansicht) Zusätzliche Kanaleingänge...

  • Seite 41: Mehrfachstecker-Anschlussboxen

    64 Kanälen verwendet werden, die mit dem Mehrfachstecker verbunden sind. Mehrfachstecker. Zum Anschluss vorverkabelter Kopfhörer oder Geräte für die Aufnahme von EEG-Signalen vom Patienten. Siehe Anhang B bzgl. weiterer Angaben zur Verkabelung. HINWEIS: Mit der Quantum 64-Breakout-Box kann nur eine einzelne Anschlussbox verwendet werden.

  • Seite 42: Quantum 64-Breakout-Box

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch Quantum 64-Breakout-Box Quantum 64-Breakout-Box (max. 64 Kanäle) Hauptkabelanschluss zwischen Basisgerät und Breakout-Box. Gekennzeichnet mit Steckverbinder des Adapters für den Cortical Stimulator. Gekennzeichnet mit Steckverbinder der DC-Eingänge 13 bis 16 der Breakout-Box. Gekennzeichnet mit Steckverbinder des Nonin-Oximeter-Eingangs. Gekennzeichnet mit Steckverbinder des Patientenereignisschalters.

  • Seite 43: Ausführungen Der Quantum 64-Anschlussbox

    Natus Quantum-Verstärker Ausführungen der Quantum 64-Anschlussbox Standardmäßige numerische Anschlussboxen HINWEIS: Mit der Quantum 64-Breakout-Box kann nur eine einzelne Anschlussbox verwendet werden. Mehrfachstecker-Anschlussbox Mehrfachstecker-Anschlussboxen verfügen über einen einzelnen Multistecker für alle 64 Kanäle und ermöglichen den bequemen Anschluss von Elektrodenkappen mit bis zu 64 Elektroden. Andere Elektroden wie Subdermal-Streifenelektroden können ebenfalls angeschlossen werden.

  • Seite 44: Einrichtung

    Benutzer- und Servicehandbuch Einrichtung Anschluss an das Natus-Basisgerät Das Quantum-Verstärkersystem ist für die Verwendung mit einem Natus-Computersystem bestimmt, auf dem die Natus NeuroWorks/SleepWorks-Software installiert ist. Bestätigen Sie, dass das Basisgerät mit der Schnellverschlusshalterung an einem Systemwagen oder einer Wandmontageschiene befestigt ist.

  • Seite 45: Verbindung Mit Der Sekundären Breakout-Box

    Anschluss der primären Quantum-Breakout-Box an. Verbindung mit der sekundären Breakout-Box Nachdem das Natus-Basisgerät und die primäre Breakout-Box 1 verbunden wurden, können Sie eine weitere Breakout-Box anschließen, die zusätzliche Kanäle zur Verwendung mit dem Quantum-Verstärker bietet. So verbinden Sie die sekundäre Breakout-Box: Schließen Sie das schwarzen Stecker des Kabels zwischen Quantum-Breakout-Box und Breakout-Box (Teilenummer...

  • Seite 46: Verbindung Der Standardmäßigen Oder Mehrfachstecker-Anschlussbox Mit Der Breakout-Box

    Sie das Modul durch Schieben der Verriegelung zur Vorderseite der Breakout-Box entriegelt haben. Quantum 10-10-/10-20-Anschlussbox Die Quantum 10-10-/10-20-Anschlussbox kann direkt mit der primären Quantum-Breakout-Box verbunden werden, um bei Verwendung der 10-10- und 10-20-Elektrodenplatzierungssysteme die Erstellung von EEG-Aufzeichnungen zu ermöglichen.
  • Seite 47 Es kann eine sekundäre Breakout-Box (129-256) an das System angeschlossen werden, um zusätzliche Kanäle zu erhalten. So verbinden Sie die 10-10-/10-20-Anschlussbox mit der primären Quantum-Breakout-Box: Verbinden Sie die 10-10-/10-20-Anschlussbox (2 in der nachfolgenden Abbildung) mit der primären Quantum- Breakout-Box (1 in der nachfolgenden Abbildung), indem Sie das größere Anschlussboxmodul in die Breakout-Box einsetzen und verriegeln (3 in der nachfolgenden Abbildung).
  • Seite 48 Natus Quantum-Verstärker Benutzer- und Servicehandbuch Aktivieren Sie das 10-10-Modul für den Quantum-Verstärker, indem Sie das Kontrollkästchen neben 10-10 MODULE unter Pinboard Usage (Zu verwendende Anschlussbox) markieren.

  • Seite 49: Anschlussdiagramm Des Quantum-Verstärkersystems

    Stromnetz im Patientenzimmer gespeist werden, sofern sich der Computer nicht in der Nähe des Patienten befindet. Patientenereignisschalter HINWEIS: Einrichtung und Installation des Quantum-Verstärkersystems sollten nur von qualifiziertem Natus-Personal durchgeführt werden. HINWEIS: Wenn das Basisgerät über ein USB-Kabel mit dem Aufnahmecomputer verbunden ist, beträgt die maximale Abtastrate 2.048 Hz.

  • Seite 50: Anschlussdiagramm Des Quantum 64-Verstärkersystems

    HINWEIS: Einrichtung und Installation des Quantum 64-Verstärkersystems sollten nur von qualifiziertem Natus-Personal durchgeführt werden. HINWEIS: Wenn das Natus-Basisgerät über ein USB-Kabel mit dem Aufnahmecomputer verbunden ist, beträgt die maximale Abtastrate 4.096 Hz. Wenn das Basisgerät über Gigabit-Ethernet mit dem Aufnahmecomputer verbunden ist, können...

  • Seite 51: Konfiguration Des Natus-Basisgeräts

    Benutzer- und Servicehandbuch Natus Quantum-Verstärker Konfiguration des Natus-Basisgeräts Einstellen der IP-Adresse Drücken Sie den Netzschalter bei eingeschaltetem Basisgerät 3 Sekunden lang. Die folgende Benutzeroberfläche erscheint. Drücken Sie die Schaltfläche Settings (Einstellungen) auf dem Touchscreen, um die IP-Konfiguration aufzurufen. HINWEIS: Der Verstärker unterstützt die Konfiguration von DHCP- und statischen TCP/IP-Adressen. Bei Auswahl von DHCP kann der Verstärker TCP/IP-Adressen automatisch vom DHCP-Server empfangen.
  • Seite 52 Natus Quantum-Verstärker Benutzer- und Servicehandbuch Wählen Sie Use the following IP address (Folgende IP-Adresse verwenden); anderenfalls ermöglicht der DNS-Server die manuelle Eingabe der IP-Adresse und des DNS-Servers für das Basisgerät. Auf Save (Speichern) drücken, um an der IP-Konfiguration vorgenommene Änderungen zu speichern.
  • Seite 53 Benutzer- und Servicehandbuch Natus Quantum-Verstärker Prüfen Sie auf dem Informationsbildschirm, dass IP address (IP-Adresse) wie gewünscht eingestellt ist und dass die Verbindungsinformationen für die Breakout- und Anschlussboxen zeigen, dass alle Komponenten vom System erkannt werden. HINWEIS: Wenn DHCP nicht verwendet wird, wird für DHCP/STATIC die Option STATIC angezeigt.

  • Seite 54: Touchscreen-Symbole

    Benutzer- und Servicehandbuch Touchscreen-Symbole Wenn der Quantum-Verstärker ordnungsgemäß installiert und an den PC angeschlossen wurde, erscheinen am unteren Rand des Touchscreen-Bildschirms mehrere Symbole, die den Verbindungsstatus der Breakout-Boxen, der Headbox und der Basisgeräte anzeigen. Die folgende Tabelle zeigt die verschiedenen Anzeigen für den Verbindungsstatus.
  • Seite 55 Software wird jedoch das Speichersymbol angezeigt. Gibt an, dass Daten auf der internen SD-Karte gespeichert sind. Das Symbol wird angezeigt, wenn das Natus-Basisgerät die Daten von der internen SD-Karte an die NeuroWorks/SleepWorks-Software überträgt. Nach Abschluss des Uploads wird das Symbol nicht mehr angezeigt.

  • Seite 56: Verwendung Und Merkmale Des Verstärkers

    Der Patient liegt gewöhnlich in einem Bett neben dem Systemwagen oder Verstärker und wird in keiner Weise von der Ausrüstung abgestützt. Die Verstärker werden vom Patienten am Körper getragen. Einzelheiten über die Platzierung der Quantum-Breakout-Boxen am Patienten sind im Abschnitt Anbringen der Quantum-Breakout-Box(en) an einen Körper-/Hüftgurt...

  • Seite 57: Starten Einer Untersuchung

    Benutzer- und Servicehandbuch Natus Quantum-Verstärker Starten einer Untersuchung Nach Installation der Ausrüstung durch einen qualifizierten Natus-Vertreter und Verbindung des Patienten mit dem Quantum- System kann eine neue EEG-Untersuchung gestartet werden. Einzelheiten zum Starten einer neuen EEG-Untersuchung sind im NeuroWorks-Handbuch zu finden.
  • Seite 58 Natus Quantum-Verstärker Benutzer- und Servicehandbuch Bei laufender Aufnahme verwendete Symbole: Schaltfläche Beschreibung Schaltet den LCD-Bildschirm aus. Ermöglicht die Wiederherstellung der Signale nach einer Sättigung. HINWEIS: Beim Öffnen von Relais nach einer kortikalen Stimulation wird automatisch „Sperre aufheben“ angewandt. Fügt eine EEG- oder Schlaferfassungs-Anmerkung oder Bio-Kalibrierung hinzu.

  • Seite 59: Aufzeichnen Im Ambulanten Modus

    Die Funktion „Ambulatory“ (Ambulant) ist für Quantum-Breakout-Boxen (128/256 Kanäle) und für Quantum 64-Breakout-Boxen verfügbar. Wenn die Verbindung zwischen der/den Quantum-Breakout-Box(en) und der NeuroWorks/SleepWorks-Software verloren geht, beginnen die Quantum-Breakout-Boxen mit der Aufzeichnung im ambulanten Modus. Dies ist in den folgenden Situationen der Fall: •...
  • Seite 60 • Boxen) von ca. 6 Stunden. • Wenn der Batteriestand des externen Akkus und der internen Batterie kritisch niedrig ist, stoppen die Quantum- Breakout-Boxen die Aufzeichnung automatisch und werden heruntergefahren. Durch Anschließen eines geladenen Akkupacks kann die Aufzeichnung fortgesetzt werden.
  • Seite 61 Datenabgleich läuft, müssen die verbleibenden ambulanten Daten unter Verwendung des Ambulatory Managers heruntergeladen werden. HINWEIS: Der interne Speicher des Quantum-Systems muss vor dem Starten einer neuen Untersuchung gelöscht werden. Zum Hochladen der verbleibenden ambulanten Daten die Ambulatory Manager-Anwendung in der NeuroWorks/SleepWorks- Software verwenden.

  • Seite 62: Verbindung Des Nicolet Cortical Stimulators

    Buchsen an das Natus-Basisgerät und am Nicolet Cortical Stimulator an. Wenn eine einzelne Quantum-Breakout-Box verwendet wird, schließen Sie den Nicolet Cortical Stimulator mit dem Stimulator-Eingangskabel 013833 direkt an die primäre Breakout-Box an. Das Stimulator-Eingangskabel sollte an die gekennzeichneten Buchsen angeschlossen werden.

  • Seite 63: Herunterfahren Des Systems

    – Anschlussbox 1 ->64 – Anschlussbox 193 ->256 – Anschlussbox 65 ->128* Anschluss des Natus-Basisgeräts an den Nicolet Cortical Stimulator bei Verwendung von zwei Breakout-Boxen. Herunterfahren des Systems So lässt sich das System vollständig und sicher herunterfahren: Alle aktiven Untersuchungen in der NeuroWorks-Software schließen.

  • Seite 64: Einsetzen Der Quantum- Oder Quantum 64-Breakout-Box(En) In Die Modultasche

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch Einsetzen der Quantum- oder Quantum 64-Breakout-Box(en) in die Modultasche Die Quantum-Breakout-Box(en) kann/können in einer Modultasche platziert werden, damit sie am Patienten getragen werden kann/können. Die Quantum-Breakout-Boxen dürfen nur in Verbindung mit der Quantum-Modultasche verwendet werden. Die Verwendung anderer Taschen ist nicht zulässig.
  • Seite 65 Benutzer- und Servicehandbuch Natus Quantum-Verstärker Stellen Sie die verkabelten Verbindungen wie Breakout-Box zu Breakout-Box oder Breakout-Box zu Netzkabel(n) her und sichern Sie die Kabel in den Schlaufen. Die Tasche sollte dann durch Zusammenschnappen der äußeren Schnappverschlüsse geschlossen werden, um die Breakout- Box(en) vollständig zu umschließen.

  • Seite 66: Kommunikationsmodus Des Quantum-Verstärkersystems

    Speicher und die Spannungsversorgung erfolgt durch die Batterie / den Akku. Abbildung 2: Physische Trennung des Quantum-Systems – Ambulanter Modus Der ambulante Aufzeichnungsstatus wird durch die LEDs an der Breakout-Box angezeigt. Einzelheiten sind in LED-Anzeigen der Breakout-Boxen zu finden.

  • Seite 67: Led-Anzeigen Der Breakout-Boxen

    Benutzer- und Servicehandbuch Natus Quantum-Verstärker LED-Anzeigen der Breakout-Boxen Anzeigen der primären Breakout-Boxen: Farbe Status Position A Akku Speicher Status (Häkchen) Normaler Ladestand Normale Kapazität Strom EIN und Standby Grün Massiv Bereit Lädt/entlädt nicht Keine Speicherung Normaler Ladestand Normale Kapazität Untersuchung wird Grün...

  • Seite 68: Tierforschung

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch Tierforschung Unabhängiger Referenzmodus vs. gemeinsamer Referenzmodus Im standardmäßigen klinischen Betriebsmodus wird eine einzelne „gemeinsame“ Referenz für die Verstärkung aller Kanäle verwendet. Die Aktivierung der optionalen „unabhängigen Referenzlizenz“ (Teilenummer 019893) stellt für Gruppen von je 8 Eingängen eine individuelle Referenz bereit.

  • Seite 69: Anschließen Mehrerer Forschungsgegenstände An Quantum Oder Quantum 64

    Einrichtung der NeuroWorks-Software für Verbindungen mit mehreren Forschungsgegenständen Bei der Verbindung mehrerer Forschungsgegenstände mit den Breakout-Boxen des Quantum- oder Quantum 64-Verstärkersystems muss das Akquisitionsprofil mit markiertem Kontrollkästchen „Independent“ (Unabhängig) eingerichtet werden. Das Kontrollkästchen ist auf der Registerkarte Acquisition (Aufnahme) des Dialogfensters Edit Settings (Einstellungen bearbeiten) zu finden.
  • Seite 70 Natus Quantum-Verstärker Benutzer- und Servicehandbuch Nehmen Sie die erforderlichen Einstellungen für die Akquisition vor. Klicken Sie auf die Schaltfläche New Profile (Neues Profil) . Dadurch werden automatisch ein neuer Profilname basierend auf dem aktuell ausgewählten Profil erstellt und eine numerische Zahlenfolge angehängt, um zu gewährleisten, dass das benannte Profil eindeutig ist.

  • Seite 71: Technische Daten Und Wartung Des Transportsystems

    Vor dem Betrieb die entsprechenden Gebrauchsanweisungen für die einzelnen Systemkomponenten durchlesen. Dazu gehören u. a. Kameras, Computer, Stimulatoren und Software. HINWEIS: Einrichtung und Installation des Transportsystems sollten nur von qualifiziertem Natus-Personal durchgeführt werden. HINWEIS: Die Verfügbarkeit von Geräte- und Systemwagen ist je nach Region unterschiedlich.

  • Seite 72: Technische Daten Des Rollbaren Ständers

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch Technische Daten des rollbaren Ständers Max. Geräte- Belastung gewicht [lbs] (inkl. Anbauort Standardausstattung [lbs] Ausrüstung) Halterung für Natus Photic Stimulator Breakout-Boxen (x4) Ablagefach Kabelmanagement Gewicht Basiswagen Gesamtgewicht *Je Breakout-Box...

  • Seite 73: Technische Daten Des Natus Ergojust-Wagens

    Benutzer- und Servicehandbuch Natus Quantum-Verstärker Technische Daten des Natus ErgoJust-Wagens Die technischen Daten und Einzelheiten zum ErgoJust-Wagen finden Sie in der Gebrauchsanweisung für den Natus ErgoJust LTM- und ICU-Wagen (Teilenummer: 019668). Wartung Überprüfen Sie den Gerätewagen regelmäßig, um sicherzustellen, dass die Laufrollen, Schrauben, Gerätehalterungen •...

  • Seite 74: Einzelheiten Zum Netzeingang Und Trenntransformator

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch Einzelheiten zum Netzeingang und Trenntransformator Netzeingang 200-240 VAC, 2,20 A bei 50 Hz Trenntransformator Powervar ABC500-22MED Nordamerika Netzeingang 120 VAC, 3,0 A bei 60 Hz Trenntransformator Powervar ABC300-11MED Japan Netzeingang 100–120 VAC, 8,0 A, 50/60 Hz...

  • Seite 75: Pulsoximeter

    HINWEIS: Vor dem Betrieb die Gebrauchsanweisung für die Pulsoximetriesensoren durchlesen. Der folgende Abschnitt enthält die technischen Daten des Nonin-Oximetersensors, der mit den Quantum- oder Quantum 64- Breakout-Boxen verwendet wird. Der Quantum-Verstärker liefert die Spannung für das Oximeter und isoliert es von der Netzstromversorgung und Erde.

  • Seite 76: Verfügbare Nonin-Oximetriesensoren

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch Verfügbare Nonin-Oximetriesensoren Modellnummer Beschreibung 8000SS Sensor, wiederverwendbar, weich, klein, 1 m Kabel 8000SS-3 Sensor, wiederverwendbar, weich, klein, 3 m Kabel 8000SM Sensor, wiederverwendbar, weich, mittelgroß, 1 m Kabel 8000SM-3 Sensor, wiederverwendbar, weich, mittelgroß, 3 m Kabel 8000SL Sensor, wiederverwendbar, weich, groß, 3 m Kabel...

  • Seite 77: Wartung, Reinigung Und Entsorgung

    Natus Quantum-Verstärker Wartung, Reinigung und Entsorgung Die regelmäßige Wartung des Quantum-Verstärkersystems durch den Anwender ist wichtig, um das System in einem guten Betriebszustand zu halten. Im Rahmen der regelmäßigen Wartung durch den Anwender ist kein Zugang zu den Innenteilen des Quantum-Verstärkers und dessen Komponenten erforderlich.

  • Seite 78: Entsorgung

    Reinigungsmittel verwenden. Entsorgung Natus Medical Incorporated hat sich zur Einhaltung der Anforderungen der Richtlinie 2012/19/EU des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) verpflichtet. Diese Richtlinie besagt, dass Elektro- und Elektronik-Altgeräte zur ordnungsgemäßen Handhabung und Verwertung getrennt gesammelt werden müssen, um die Wiederverwendung oder ein sicheres Recycling von WEEE (Elektro- und Elektronik-Altgeräten) zu gewährleisten.

  • Seite 79: Fehlerbehebung

    Benutzer- und Servicehandbuch Natus Quantum-Verstärker Fehlerbehebung Wenn die aufgenommenen Wellenformen flach sind, nicht angezeigt werden oder nicht richtig (bzw. nicht wie erwartet) angezeigt werden, sollten Sie den Computer für mindestens 10 Sekunden herunterfahren und das Einrichtungsverfahren für die Untersuchung noch einmal von vorn beginnen. Ein Problem kann manchmal durch Herunterfahren und erneutes Einschalten der Headbox behoben werden.

  • Seite 80: Probleme Mit Der Signalqualität

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch Probleme mit der Signalqualität Wenn kein oder ein fehlerhaftes Signal ausgegeben wird, sollte zunächst versucht werden, die Kabel zur Breakout-Box auszutauschen. Falls das Problem dadurch nicht beseitigt werden kann, einen Kanaltest durchführen. So führen Sie einen Kanaltest durch Stellen Sie den Wert LFF auf der Montageeinstellungs-Bearbeitungsleiste auf 0,1 Hz ein.

  • Seite 81: Zubehör- Und Ersatzteilliste

    016867 Primäre Quantum-Breakout-Box (ohne Anschlussboxen) 016868 Sekundäre Quantum-Breakout-Box („B“) (ohne Anschlussboxen) 024229 Quantum 64-Breakout-Box (ohne Anschlussboxen) 013348 Natus Quantum Kabel zwischen Breakout-Box und Base Unit, 10m 013415 Natus Quantum-Kabel zwischen Breakout-Box und Breakout-Box, 81 cm 014162 Natus Quantum-Anschlussbox 1-64 014163...
  • Seite 82 Externer Akkupack mit Verpackung 019756 Kabel für externen Quantum-Akku 019755 Netzteil für externen Akkupack EEG-Zubehör für den Quantum-Verstärker ist im Zubehörkatalog von Natus Neurology unter www.natus.com zu finden, oder wenden Sie sich unter 1-800-303-0306 telefonisch an die Vertriebs- und Supportabteilung von Natus.

  • Seite 83: Hilfe Und Kundendienst

    Den Computer ausschalten. 10 Sekunden warten. Die Stromversorgung wieder einschalten. Schritt 5: Kontaktieren des Technischen Supports Notieren Sie zunächst die Seriennummer des Computers (siehe Rückseite des Geräts) und die Seriennummer des Quantum- Verstärkers. Wenden Sie sich dann an Ihren XLTEK-Händler oder an den Technischen Support von Natus unter 1-800-303-0306...

  • Seite 84: Schaltplan Des Eingangsanschlusses Für Den Digitalen Trigger

    TTL-Trigger-Impulse von externen Stimulatoren und Drucktasten können mit den Triggereingängen am Natus-Basisgerät verbunden werden, um die in der Untersuchung auftretenden Ereignisse aufzuzeichnen. Der Triggereingang ist für Natus Quantum- und Natus Brain Monitor-Systeme verfügbar. Die Triggereingänge sind nicht für die EMU40EX Breakout-Box mit Natus-Basisgerät verfügbar.
  • Seite 85 Benutzer- und Servicehandbuch Natus Quantum-Verstärker Die Triggereingänge können unter EDIT – SETTINGS – ACQUISITION – ADVANCED (Bearbeiten, Einstellungen, Aufnahme, Erweitert) konfiguriert werden. Im freilaufenden Modus erzeugt jede Änderung an den 8 Eingängen ein Ereignis in der NeuroWorks-Untersuchung. Dieser Modus wird gewöhnlich verwendet, wenn Triggerimpulse an jedem der 8 Eingangsanschlüsse zu unterschiedlichen Zeitpunkten eintreffen.

  • Seite 86: Eingänge Der Mehrfachstecker-Anschlussbox

    Natus Quantum-Verstärker Benutzer- und Servicehandbuch Anhang B Eingänge der Mehrfachstecker-Anschlussbox Zum Anschluss eines vorverkabelten Kopfhörers oder eines Geräts an die Mehrfachstecker-Anschlussboxen ist ein 68-poliger Mini-D-Flachkabel-Buchsenstecker mit Verriegelung erforderlich. Dieser Stecker sollte vom Hersteller des vorverkabelten Kopfhörers oder eines Geräts bereitgestellt werden, kann jedoch auch von einem Drittanbieter bezogen werden. Die folgende Tabelle zeigt das Layout der Eingänge der Mehrfachstecker-Anschlussbox.
  • Seite 87 Benutzer- und Servicehandbuch Natus Quantum-Verstärker 1. Leiter 2. Leiter Paar Leiter Massiv Band Stift Kanal Leiter Massiv Band Stift Kanal Grün Braun Braun Grün Grün Orange Orange Grün Weiß Blau Blau Weiß Weiß Gelb Gelb Weiß Weiß Braun Braun Weiß...
  • Seite 88 Eine Komplettlösung Hinter jedem XLTEK-Produkt steht Natus Medical Incorporated, ein international angesehener innovativer Anbieter von medizinischen Produkten und Dienstleistungen. Unsere Neurologiesysteme werden von einem unternehmensinternen Supportteam unterstützt, dem technische und klinische Experten angehören. Wir bieten Remote-Support rund um die Uhr per WebEx oder VPN und verfügen über das größte klinische und technische Supportnetzwerk zur Unterstützung vor Ort im Bereich Neurologie/Schlafdiagnostik.
