Gerätebeschreibung
2.2 PLB Basismodul
2.2.2
DIP Schalter

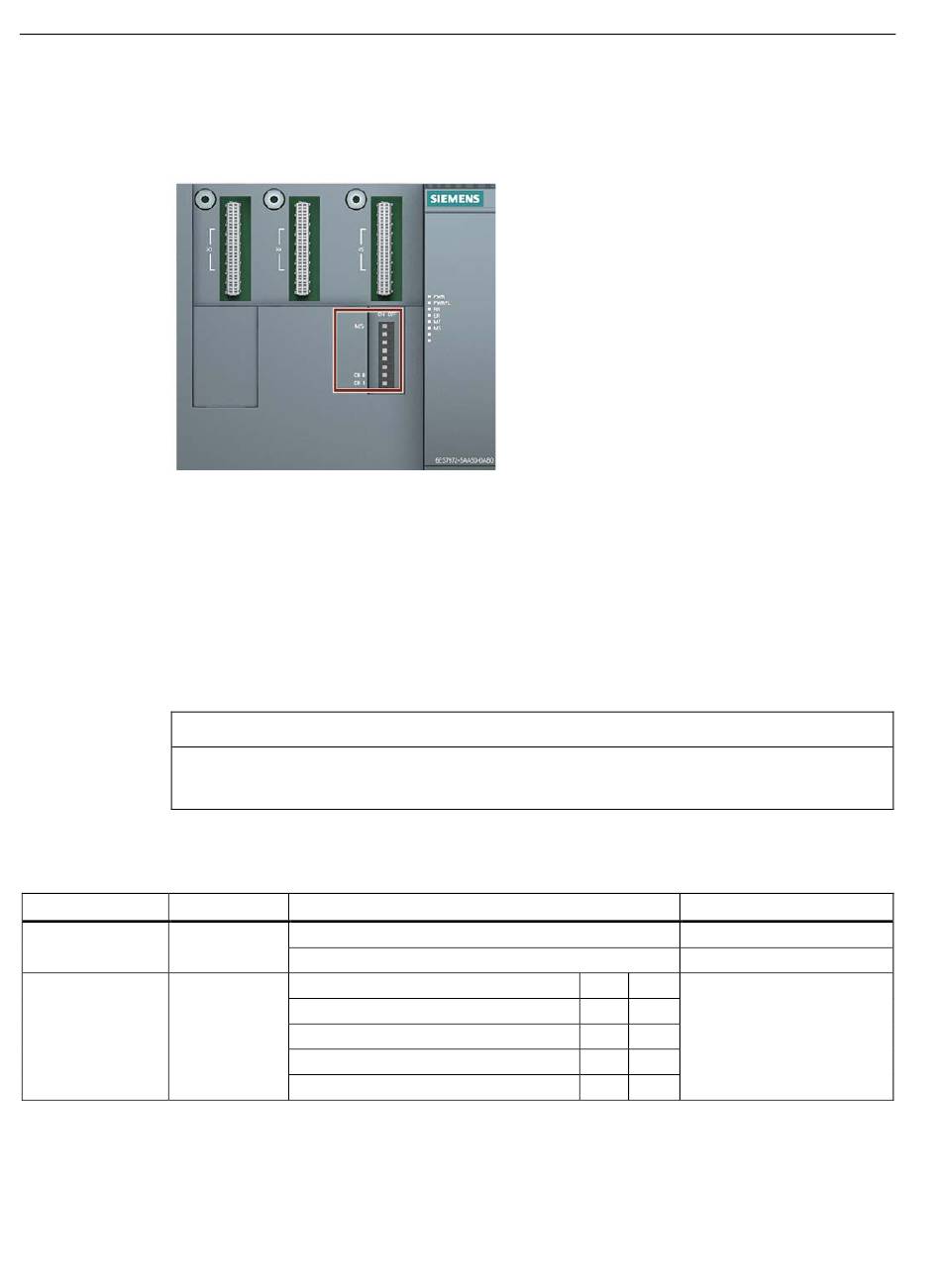

Bild 2-5
Wenn Sie den Power Line Booster als Slave verwenden wollen, so sind keine Einstellungen
notwendig (Auslieferungszustand). Um den PLB jedoch als Master verwenden zu können,
müssen Sie dies am DIP-Schalter "M/S" einstellen.
In besonderen Fällen kann es notwendig werden, dass Sie weitere Einstellungen vornehmen
müssen.
Die möglichen Einstellungen sehen Sie in der Tabelle "Bedienelemente".
Sie finden die Schalter unter dem PLB EM (Empty Module).
ACHTUNG
Betätigen Sie die DIP-Schalter zur Konfiguration nur im spannungslosen Zustand.
Tabelle 2- 1 Bedienelemente
Bedienelement
Beschriftung
DIP Schalter
M/S
Master/Slave
DIP-Schalter
CH 0
Kanal
CH 1
14
DIP-Schalter
Zustand
Aus (Auslieferungszustand)
Ein
Kanal
1 (Auslieferungszustand)
2
3
4
Funktion
PLB Slave Betrieb
PLB Master Betrieb
CH 1 CH 0
Einstellung von 4 verschie-
0
0
denen Kanälen.
0
1
1
0
1
1
Betriebsanleitung, 10/2019, A5E36203106A-AG
Power Line Booster
