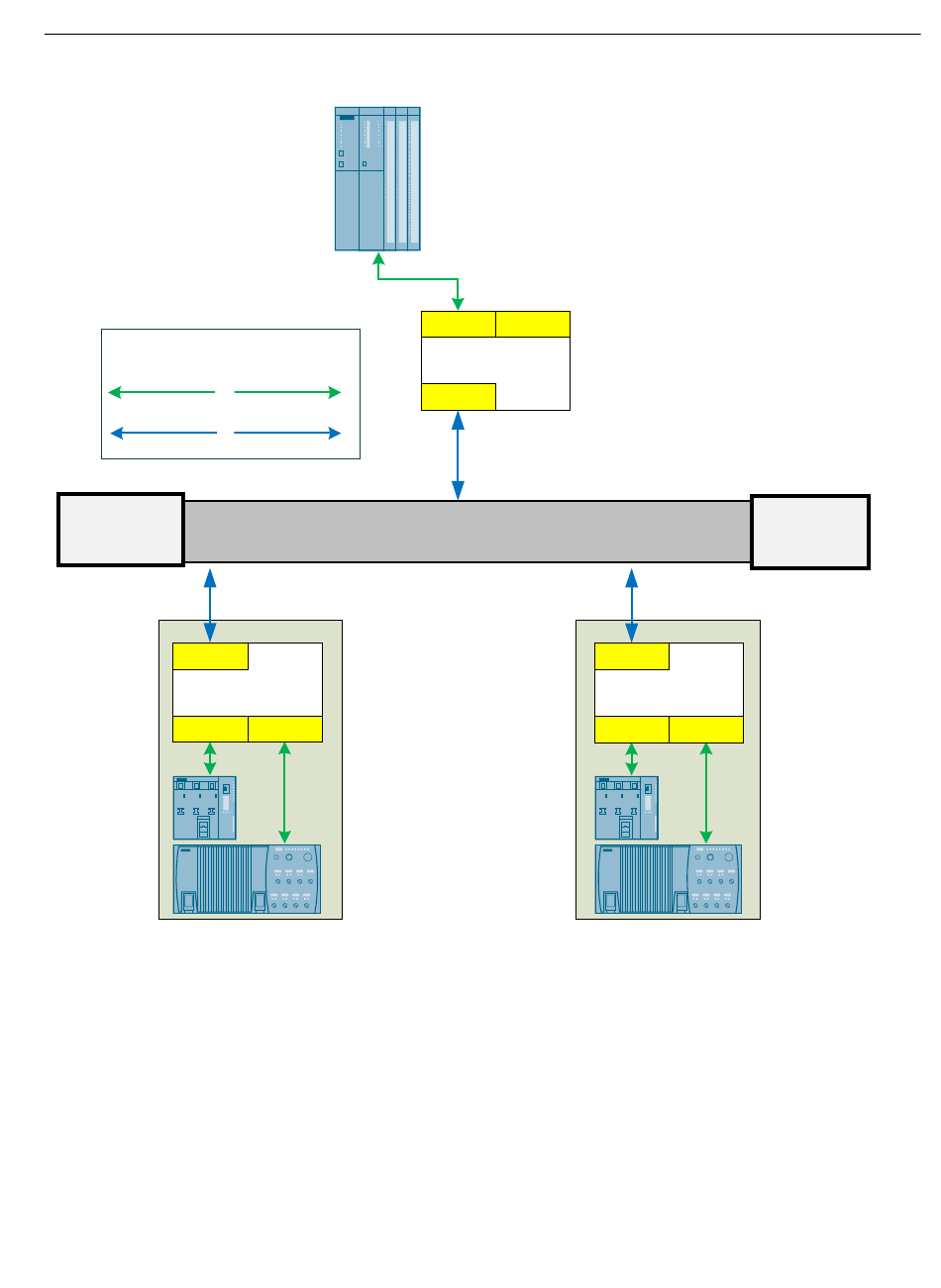

Bild 1-1
Beispielhafter Aufbau eines Power Line Booster Systems
Technologie
Der Power Line Booster benutzt eine Kommunikationstechnologie, mit der die Übertragung
Ethernet-basierter Telegramme, insbesondere PROFINET, über Versorgungs- und/oder
Steuerleitungen realisiert werden kann. Ein Hauptanwendungsgebiet liegt im Bereich der
schleifleiterbasierten Transportanwendungen, wie Einschienenhängebahnen und
Regalbediensystemen.
Hierzu moduliert der Power Line Booster die Datentelegramme, die über Standard Ethernet
(IEEE 802.3i / 10BASE-T; IEEE 802.3u / Fast Ethernet; IEEE 802.3y / 100BASE-T2)
eingehen, auf verschiedene Trägerfrequenzen. Diese Trägerfrequenzen liegen im Bereich
Power Line Booster
Betriebsanleitung, 10/2019, A5E36203106A-AG
Powerline medium (Rail / Cable)
vehicle
...
PN
devices
SIMATIC Controller
PN
PN
PLB Master
PL
PL
PN
