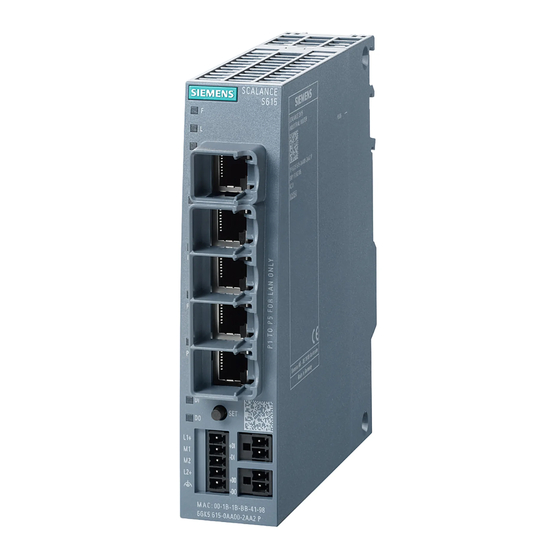

Siemens S615 Betriebsanleitung

Scalance industrielle ethernet sicherheit-router
Vorschau ausblenden Andere Handbücher für S615:
Inhaltsverzeichnis

Werbung

Quicklinks

SCALANCE S615
SIMATIC NET
Industrial Ethernet Security
SCALANCE S615
Betriebsanleitung
03/2015
C79000-G8900-C389-01
___________________
Vorwort
___________________
Gerätebeschreibung
___________________
Montieren
___________________
Anschließen
___________________
Maßzeichnung
___________________
Technische Daten
___________________
Zulassungen
1
2
3
4
5
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens S615

Inhaltszusammenfassung für Siemens S615

  • Seite 1 ___________________ SCALANCE S615 Vorwort ___________________ Gerätebeschreibung ___________________ SIMATIC NET Montieren ___________________ Anschließen Industrial Ethernet Security SCALANCE S615 ___________________ Maßzeichnung ___________________ Technische Daten Betriebsanleitung ___________________ Zulassungen 03/2015 C79000-G8900-C389-01...

  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Sie finden dort u. a. optische Leistungsdaten der Kommunikationspartner, die Sie für den Aufbau benötigen. Das Systemhandbuch "SIMATIC NET Industrial Ethernet" finden Sie auf den Internetseiten des Siemens Industry Online Support unter folgender Beitrags- ID:27069465 (http://support.automation.siemens.com/WW/view/de/27069465) ● Systemhandbuch "Passive Netzkomponenten"...
  • Seite 4 Datenträger, der manchen Produkten beiliegt: ● Produkt-CD / Produkt-DVD ● SIMATIC NET Manual Collection Die Artikelnummern für die hier relevanten Siemens-Produkte finden Sie in den folgenden Katalogen: ● SIMATIC NET Industrielle Kommunikation / Industrielle Identifikation, Katalog IK PI ● SIMATIC Produkte für Totally Integrated Automation und Micro Automation, Katalog ST ●...
  • Seite 5 Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.
  • Seite 6 Vorwort SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 7: Inhaltsverzeichnis

    Montage auf der Profilschiene S7-1500 ................. 25 Anschließen ............................27 Sicherheit beim Anschließen ....................27 Spannungsversorgung ......................29 Erdung ............................ 31 Digitaler Ein-/Ausgang ......................32 Ethernet-Schnittstelle ......................34 Austausch des PLUGs ......................35 Maßzeichnung ............................37 Technische Daten ..........................39 SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 8 RoHS ............................45 A.1.4 Produkte ..........................45 ATEX ............................46 IECEx ............................. 47 RCM / C-TICK ........................48 FM-Zertifizierung ........................49 UL-Zertifizierung (Produktsicherheit) ..................50 UL HAZ. LOC.-Zertifizierung (Explosionsschutz) ..............51 EAC ............................52 Index ..............................53 SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 9: Gerätebeschreibung

    ● Doku-CD Hinweis Nicht im Lieferumfang enthalten Folgendes gehört nicht zum Lieferumfang: • C-PLUG / KEY-PLUG Weitere Informationen dazu finden Sie unter "C-PLUG und KEY-PLUG (Seite 16)". Artikelnummern Beschreibung Artikelnummer SCALANCE S615 Security-Router 6GK5 615-0AA00-2AA2 SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 10: Auspacken Und Prüfen

    Wenn Sie beschädigte Teile verwenden, kann dies zu folgenden Problemen führen: • Personenschäden • Verlust der Zulassungen • Verletzung von EMV-Bestimmungen Verwenden Sie nur unbeschädigte Teile. 1. Überprüfen Sie das Paket auf Vollständigkeit. 2. Überprüfen Sie die Einzelteile auf Transportschäden. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 11: Zubehör

    Gerätebeschreibung 1.3 Zubehör Zubehör Weitere Informationen zum Zubehörprogramm für das S615 finden Sie in der Industry Mall (https://mall.industry.siemens.com/mall/de/WW/Catalog/Products/10034139?tree=CatalogTr ee#). SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 12: Led-Anzeige

    Gerätebeschreibung 1.4 LED-Anzeige LED-Anzeige SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 13 Nur ein Teil der projektierten VPN-Verbindungen sind aufgebaut. Keine Ethernet-Verbindung zum lokalen Rechner bzw. LAN Ethernet-Verbindung zum lokalen Rechner bzw. LAN hergestellt Gerät empfängt / sendet Daten Digitaler Eingang inaktiv Digitaler Eingang aktiv. Digitaler Ausgang inaktiv Digitaler Ausgang aktiv. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 14: Set-Taster

    Gerätebeschreibung 1.5 SET-Taster SET-Taster Der SET-Taster ist bei einem SCALANCE S615 auf der Gehäusevorderseite angebracht. Der SET-Taster hat mehrere Funktionen: ● Neustart Halten Sie den Taster kürzer als 3 Sekunden gedrückt, um einen Neustart durchzuführen. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 15 Firmware-Datei, die Sie per TFTP laden können. Weiterführende Informationen finden Sie im Kapitel "Instandhaltung und Wartung" im Projektierungshandbuch SCALANCE S615 Web Based Management. ● Auf Werkseinstellungen zurücksetzen – Halten Sie den Taster so lange gedrückt, bis die rote Fehler LED (F) nach ca. 10 Sekunden aufhört zu blinken und in ein Dauerlicht wechselt.

  • Seite 16: C-Plug Und Key-Plug

    Konfiguration direkt auf dem PLUG und auf dem internen Speicher. Dieser Modus ist aktiv, sobald ein PLUG gesteckt ist. Sobald das Gerät mit gestecktem PLUG gestartet wird, läuft das Gerät mit den Konfigurationsdaten auf dem PLUG an. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 17 Wechselmedium (32 MByte) zur Aufnahme von Konfigurationsdaten KEY-PLUG M800 SRS 6GK5908-0PA00 Wechselmedium (256 MByte) zum Freischal- ten des Siemens Remote Services und zur Aufnahme von Konfigurationsdaten. KEY-PLUG SINEMA RC 6GK5908-0PB00 Wechselmedium (256 MByte) zum Freischal- ten der Anbindungsfunktionalität an den SINEMA Remote Connect und zur Aufna- hem von Konfigurationsdaten.
  • Seite 18 Gerätebeschreibung 1.6 C-PLUG und KEY-PLUG SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 19: Montieren

    Bei Einsatz in explosionsgefährdeter Umgebung entsprechend Class I, Division 2 oder Class I, Zone 2 muss das Gerät in einen Schaltschrank oder in ein Gehäuse eingebaut werden. WARNUNG EXPLOSIONSGEFAHR DER AUSTAUSCH VON KOMPONENTEN KANN DIE EIGNUNG FÜR CLASS I, DIVISION 2 ODER ZONE 2 BEEINTRÄCHTIGEN. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 20 Allgemeine Hinweise zur Verwendung entsprechend ATEX und IECEx WARNUNG Um die EU-Richtlinie 94/9 (ATEX 95) oder die Bedingungen von IECEx zu erfüllen, muss das Gehäuse oder der Schaltschrank mindestens die Anforderungen von IP 54 nach EN 60529 erfüllen. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 21: Befestigung Des Gehäuses

    Weitere Informationen finden Sie im Kapitel Technische Daten (Seite 39) Abstände Halten Sie den Mindestabstand zu anderen Komponenten oder zu Wänden eines Gehäuses ein, damit die Konvektionslüftung des Geräts nicht behindert wird. ● Unterhalb mindestens 10 cm ● Oberhalb mindestens 10 cm SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 22: Wandmontage

    5. Schließen Sie das Gerät an das lokale Netz an, siehe Kapitel "Ethernet-Schnittstelle (Seite 34)". 6. Verbinden Sie die Anschlussklemme mit einem möglichst kurzen Kabel ≤ 150 mm und großen Querschnitts ≥ 2,5 mm² mit der Funktionserde der Anlage, siehe Kapitel "Erdung (Seite 31)" SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 23: Montage Auf Der Hutschiene

    7. Verbinden Sie auch die Hutschienen einer Anlage mit der Funktionserde. Demontieren 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Ziehen Sie mit einem Schraubenzieher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 3. Heben Sie das Gerät unten von der Hutschiene weg. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 24: Montage Auf Der Profilschiene S7-300

    Querschnitts ≥ 2,5 mm² mit der Funktionserde der Anlage, siehe Kapitel "Erdung (Seite 31)" Demontieren 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Ziehen Sie mit einem Schraubenzieher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 3. Heben Sie das Gerät von der Profilschiene ab. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 25: Montage Auf Der Profilschiene S7-1500

    6. Schließen Sie das Gerät an das lokale Netz an, siehe Kapitel "Ethernet-Schnittstelle (Seite 34)". 7. Verbinden Sie die Anschlussklemme mit einem möglichst kurzen Kabel ≤ 150 mm und großen Querschnitts ≥ 2,5 mm² mit der Funktionserde der Anlage, siehe Kapitel "Erdung (Seite 31)" SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 26 2.6 Montage auf der Profilschiene S7-1500 Demontieren 1. Demontieren Sie alle angeschlossenen Leitungen. 2. Ziehen Sie mit einem Schraubenzieher den Befestigungsriegel auf der Rückseite des Geräts nach unten. 3. Heben Sie das Gerät von der Profilschiene ab. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 27: Anschließen

    Allgemeingültige Sicherheitshinweise zum Explosionsschutz WARNUNG EXPLOSIONSGEFAHR IN EINER LEICHT ENTZÜNDLICHEN ODER BRENNBAREN UMGEBUNG DÜRFEN KEINE LEITUNGEN AN DAS GERÄT ANGESCHLOSSEN ODER VOM GERÄT GETRENNT WERDEN. WARNUNG EXPLOSIONSGEFAHR ÖFFNEN SIE DAS GERÄT NICHT BEI EINGESCHALTETER VERSORGUNGSSPANNUNG. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 28 Dieses Gerät ist nur für den Einsatz in Bereichen gemäß Class I, Zone 2, Group IIC und in nicht explosionsgefährdeten Bereichen geeignet. WARNUNG EXPLOSIONSGEFAHR Trennen Sie das Gerät nicht von spannungsführenden Leitungen, solange nicht sichergestellt ist, dass in der Umgebung keine explosionsgefährdete Atmosphäre vorherrscht. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 29: Spannungsversorgung

    Anschließen 3.2 Spannungsversorgung Spannungsversorgung Der Anschluss der Spannungsversorgung erfolgt über einen 5-poligen Klemmenblock. Die Spannungsversorgung ist potentialgebunden. Signal Beschreibung DC 24V Masse Masse DC 24V Funktionserdung, siehe Kapitel "Erdung (Seite 31)" SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 30: Externe Stromversorgung

    Das SCALANCE S615 darf nur aus Stromversorgungen nach IEC/EN60950-1 Abschnitt 2.5 "Stromquelle mit begrenzter Leistung" versorgt werden. Die externe Stromversorgung für das SCALANCE S615 muss den Bestimmungen für NEC Klasse 2 Stromkreisen entsprechen, wie im National Electrical Code ® (ANSI/NFPA 70) festgelegt.

  • Seite 31: Erdung

    "Spannungsversorgung (Seite 29)". Die Anschlussklemme ist mit dem folgenden Symbol für die Funktionserde gekennzeichnet. 1. Verbinden Sie die Anschlussklemme des SCALANCE S615 mit einem möglichst kurzen Kabel ≤ 150 mm und großen Querschnitts ≥ 2,5 mm² mit der Funktionserde der Anlage.

  • Seite 32: Digitaler Ein-/Ausgang

    Ein-/Ausgang sonst zerstört wird. Digitaler Eingang Der 2-polige Klemmenblock hat folgende Belegung: DC 24V DI- (Input Masse) Wenn am digitalen Eingang eine ausreichende Schaltspannung anliegt, ist der digitale Eingang aktiv und die LED "DI" leuchtet auf. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 33: Digitaler Ausgang

    Anschließen 3.4 Digitaler Ein-/Ausgang Digitaler Ausgang Der 2-polige Klemmenblock hat folgende Belegung: Relais DC 24 V / 1 A Relais DC 24 V / 1 A SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 34: Ethernet-Schnittstelle

    B. ein DSL-Router, eine programmierbare Steuerung, eine Maschine mit Ethernet-Schnittstelle zur Fernüberwachung oder einen PC. Verwenden Sie zum Anschließen ein Patch-Kabel mit RJ45-Stecker. Die Eigenschaften der Ethernet-Schnittstelle finden Sie unter den technischen Daten. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 35: Austausch Des Plugs

    1. Schalten Sie das Gerät spannungslos. 2. Setzen Sie den PLUG in der richtigen Orientierung in den Steckplatz. Dazu hat das Gehäuse des PLUG hat eine hervorstehende Längskante. In dem Steckplatz ist an der entsprechenden Stelle eine Fuge eingearbeitet. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 36 3.6 Austausch des PLUGs PLUG entnehmen 1. Schalten Sie das Gerät spannungslos. 2. Setzen Sie einen Schraubendreher zwischen die Vorderkante des PLUG und den Steckplatz und lösen Sie den PLUG. 3. Entnehmen Sie den PLUG. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 37: Maßzeichnung

    Maßzeichnung Die Maße sind in mm angegeben. Bild 4-1 Vorderansicht SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 38 Maßzeichnung Bild 4-2 Seitenansicht SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 39: Technische Daten

    Technische Daten SCALANCE S615 Artikelnummer 6GK5 615-0AA00-2AA2 Ethernet-Schnittstelle Anschluss an Industrial Anzahl Ethernet Ausführung RJ45-Buchse Eigenschaften: 10/100BASE-T • Ethernet IEEE 802 • 10/100 Mbit/s • Elektrische Daten Spannungsversorgung Eingangsspannung 12 ... 24 V DC min. DC 10,8 V, max. 28,8V...
  • Seite 40 Technische Daten SCALANCE S615 Bauform, Maße und Gewicht Baugruppenformat Kompaktbaugruppe S7-1500 Schutzart IP20 Gewicht 400 g Abmessungen (B x H x T) 34,8 x 151 x 134,7 mm Montagemöglichkeiten Wandmontage • Montage auf Hutschiene • Montage auf S7-300 Profilschiene •...

  • Seite 41: Zulassungen

    – Systemhandbuch "Industrial Ethernet / PROFINET Industrial Ethernet" – Systemhandbuch "Industrial Ethernet / PROFINET Passive Netzkomponenten" Weitere Informationen zu den Systemhandbüchern finden Sie im Kapitel "ID = 27069465 (http://support.automation.siemens.com/WW/view/de/27069465)", im Abschnitt "Weiterführende Dokumentation". – Projektierungshandbuch "EMV-Aufbaurichtlinie" ID = 60612658 (http://support.automation.siemens.com/WW/view/de/60612658) SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 42 SIMATIC NET-Produkte werden regelmäßig für die Zulassungen hinsichtlich bestimmter Märkte und Anwendungen bei Behörden und Zulassungsstellen eingereicht. Die aktuellen Zulassungen für das Produkt finden Sie auch auf den Internet-Seiten des Siemens Automation Customer Support unter: https://support.industry.siemens.com/cs/ww/de/ps/15247 → Register "Beitragsliste", Beitragstyp "Zertifikate"...

  • Seite 43: A.1 Eg-Konformitätserklärung

    Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Welche beschriebenen Normen von den Produkten eingezogen werden, finden Sie unter Produkte (Seite 45). Die aktuellen Fassungen der angezogenen Normen können in der EG-Konformitätserklärung eingesehen werden. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 44: A.1.1 Atex

    Industriebereich. EN 61000-6-3 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnormen - Stör- aussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetrie- EN 61000-6-4 Elektromagnetische Verträglichkeit (EMV) - Teil 6-4: Fachgrundnormen - Stör- aussendung für Industriebereich. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 45: A.1.3 Rohs

    Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe A.1.4 Produkte Produktbezeichnung und Normen Die im Produkt angezogenen Normen sind beschrieben in EMV (Seite 44) und RoHS (Seite 45). Produktbezeichnung Normen SCALANCE S615 4,6,7 SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 46: A.2 Atex

    ● EN 60079-0: Explosionsfähige Atmosphäre - Teil 0: Geräte - Allgemeine Anforderungen ● EN 60079-15: Explosionsfähige Atmosphäre - Teil 15: Geräteschutz durch Zündschutzart "n" Die aktuellen Fassungen der Normen können in der aktuell gültigen Version der Baumusterprüfbescheinigung KEMA 07 ATEX 0145 X eingesehen werden. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 47: A.3 Iecex

    ● IEC 60079-0: Explosionsfähige Atmosphäre - Teil 0: Geräte - Allgemeine Anforderungen ● IEC 60079-15 : Explosionsfähige Atmosphäre - Teil 15: Geräteschutz durch Zündschutzart „n“ Die aktuellen Fassungen der Normen können in der aktuell gültigen Version des IECEx Zertifikates DEK 14.0025X eingesehen werden. SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 48: A.4 Rcm / C-Tick

    Zulassungen A.4 RCM / C-TICK RCM / C-TICK Das Produkt erfüllt die Anforderungen der Norm AS/NZS CISPR11 : 2011 (Industrial, scientific and medical equipment - Radio- frequency disturbance characteristics - Limits and methods of measurement). SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 49: A.5 Fm-Zertifizierung

    ● Factory Mutual Approval Standard Class Number 3611 ● FM Hazardous (Classified) Location Electrical Equipment: Non Incendive / Class I / Division 2 / Groups A,B,C,D / T4 und Non Incendive / Class I / Zone 2 / Group IIC / T4 SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 50: A.6 Ul-Zertifizierung (Produktsicherheit)

    Zulassungen A.6 UL-Zertifizierung (Produktsicherheit) UL-Zertifizierung (Produktsicherheit) Angewandte Normen ● UL 60950-1 (Information Technology Equipment) ● UL 508 (Industrial Control Equipment) ● CSA C22.2 No.60950-1 (Information Technology Equipment) SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 51: Ul Haz. Loc.-Zertifizierung (Explosionsschutz)

    I.T.E. for HAZ.LOC. CL.I, DIV.2, GP A,B,C,D T4 CL.1, Zone2, GP IIC, T4 Angewandte Normen ● UL 60950-1 (Information Technology Equipment) ● CSA C22.2 No.60950-1 (Information Technology Equipment) ● ANSI/ISA 12.12.01-2007 ● CSA C22.2 No. 213-M1987 SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 52: Eac

    Zulassungen A.8 EAC Kennzeichnung für eurasische Zollunion EAC (Eurasian Conformity) Zollunion von Russland, Weißrussland und Kasachstan Deklaration der Konformität gemäß technischer Vorschriften der Zollunion (TR CU) SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...

  • Seite 53: Index

    Digitaler Ausgang, 33 SIMATIC NET-Glossar, 5 Digitaler Eingang, 32 Spannungsversorgung, 29 Systemhandbuch, 41 Erdung, 31 Ethernet-Schnittstelle, 34 Wandmontage, 22 Glossar, 5 Hutschiene, 23 LED-Anzeige, 13 Lieferumfang, 9 Maßzeichnung SCALANCE S616, 37 Montage Hutschiene, 23 Profilschiene S7-1500, 25 SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
  • Seite 54 Index SCALANCE S615 Betriebsanleitung, 03/2015, C79000-G8900-C389-01...
