Gerätebeschreibung
2.2 PLB Basismodul
Der Power Line Booster besteht aus einem PLB BM (Basismodul) ➀, welches mit folgenden
Modulen bestückt wird:
● 1 ET200SP BA (BusAdapter) ➁
● 1 PLB MM (Modem Module) ➂
● 1 PLB EM (Empty Module / Leergehäuse) ➃
Als Zubehör enthalten ist der 24 V DC-Versorgungsanschlussstecker ➆ und der Powerline-
Anschlussstecker ➇.
Optional können Sie den Power Line Booster mit
● dem Kennzeichnungsschild ➄,
● dem Schild ➅ und
● der Schirmschelle ➈ ausstatten.
Den Power Line Booster können Sie als PLB Master oder PLB Slave konfigurieren. In einem
Kommunikationssegment darf es nur einen PLB Master geben. Dieser ist stationär montiert.
Einen PLB Slave montieren Sie üblicherweise auf dem Fahrzeug. Sie können mehrere
Slaves in einem Segment verwenden.
ACHTUNG
Stecken bzw. entfernen Sie das Modem Module und den BusAdapter nur im
spannungslosen Zustand.
2.2
PLB Basismodul

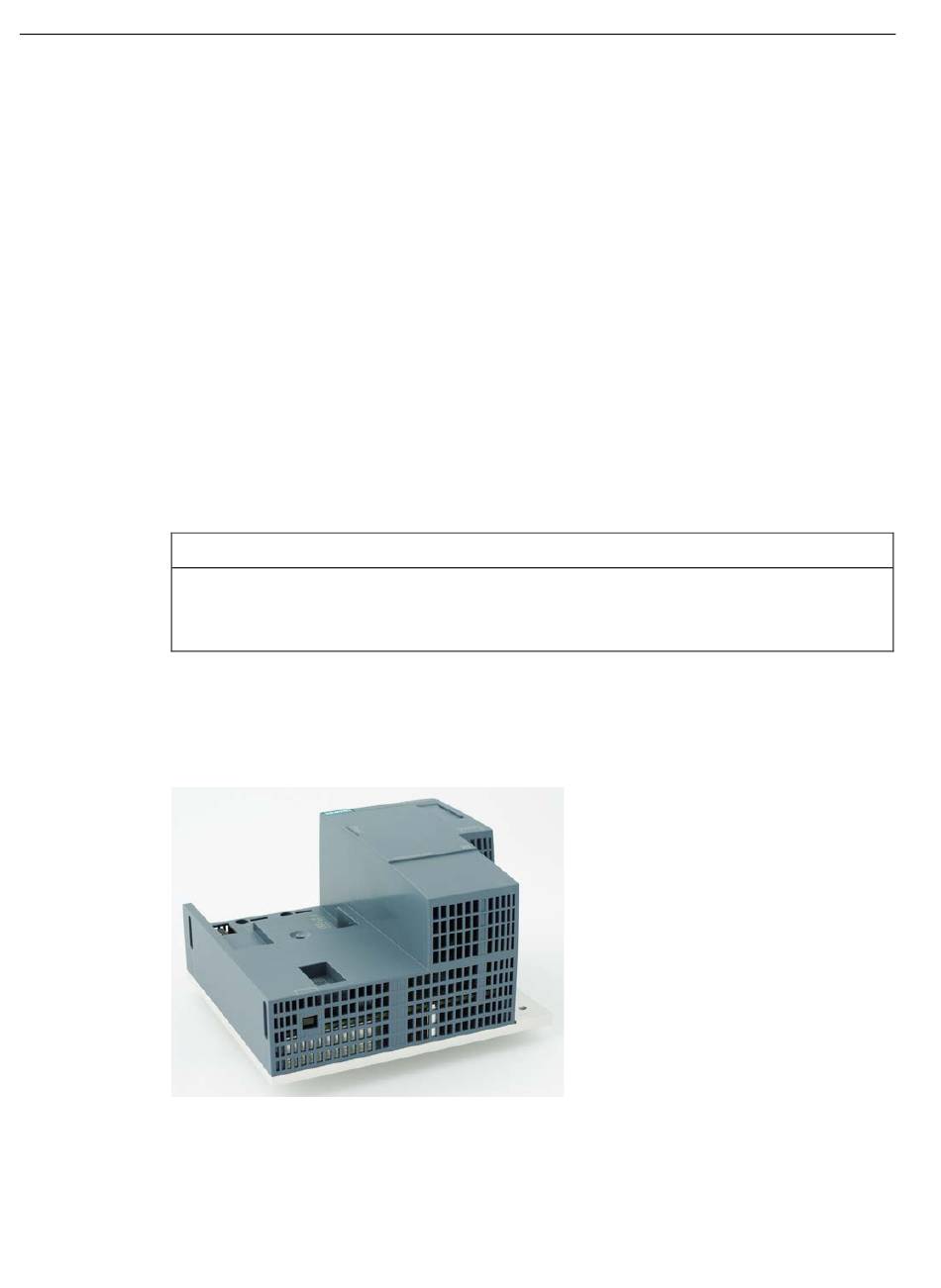

Bild 2-2
12
PLB Basismodul
Power Line Booster
Betriebsanleitung, 10/2019, A5E36203106A-AG
