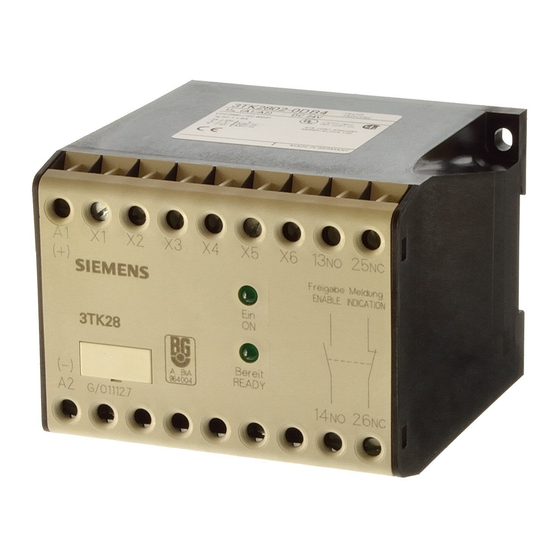

Siemens 3TK2801 Betriebsanleitung

Schützsicherheitskombination
Betriebsanleitung
Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese Anleitung
gelesen und verstanden werden.
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten gewährleistet.
!
GEFAHR
Gefährliche Spannung.
Lebensgefahr oder Gefahr schwerer
Verletzung.
Vor Beginn der Arbeiten Anlage und
Gerät spannungsfrei schalten.
Unter Berücksichtigung der Umgebungsbedingungen müssen die Geräte in
Schaltschränke der Schutzart IP32, IP43 oder IP54 eingebaut werden.
Wichtiger Hinweis
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer Gesamtanlage
oder Maschine sicherheitsgerichtete Funktionen zu übernehmen. Ein komplettes si-
cherheitsgerichtetes System enthält in der Regel Sensoren, Auswerteeinheiten,
Meldegeräte und Konzepte für sichere Abschaltungen. Es liegt im Verantwortungsbe-
reich des Herstellers einer Anlage oder Maschine die korrekte Gesamtfunktion sicher-
zustellen. Die Siemens AG, ihre Niederlassungen und Beteiligungsgesellschaften (im
Folgenden "Siemens") sind nicht in der Lage, alle Eigenschaften einer Gesamtanlage
oder Maschine, die nicht durch Siemens konzipiert wurde, zu garantieren.
Siemens übernimmt auch keine Haftung für Empfehlungen, die durch die nachfolgen-
de Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfolgenden Be-
schreibung können keine neuen, über die allgemeinen Siemens-Lieferbedingungen
hinausgehenden, Garantie-, Gewährleistungs- oder Haftungsansprüche abgeleitet
werden.
Anwendungsbereiche
Die Schützsicherheitskombination wird in NOT-AUS-Schaltungen und in Schaltungen
zur Überwachung von Schutzeinrichtungen, z. B. Schutzgittern verwendet.
Funktionsbeschreibung und Anschlusshinweise
Die interne Steuerung der Schützsicherheitskombination ist nach DIN EN 60204-1,
VDE 0113 Teil 1: (1998-11), Absatz 9.4.2.2 ausgeführt, so dass im Falle eines Fehlers
in einem Hilfsschütz die Funktion des Sicherheitsstromkreises erhalten bleibt. Die
Versorgungsspannung muss den Anforderungen der DIN EN 60204-1, VDE 0113 Teil
1: (1998-11) entsprechen (der Anschluss "A2" muss an die mit dem Schutzleitersystem
verbundene Seite des Steuerstromkreises angeschlossen werden). Bei jedem EIN-
und AUS-Zyklus der zu schaltenden Maschine werden die Schaltglieder der Hilfs-
schütze auf korrektes Öffnen und Schließen überprüft. Dies geschieht z. B. durch:
– Ab- und Zuschalten der Steuerspannung durch den Hauptschalter
– Betätigen und Entriegeln der NOT-AUS-Einrichtung
– Öffnen und Schließen des Schutzgitters
Geräteschaltpläne siehe:
Bild III:
NOT-AUS-Schaltung/DC
Bild IV: Schutzgitterüberwachung/DC
Bild V:
NOT-AUS-Schaltung/AC
Bild VI:
Schutzgitterüberwachung/AC
S1 = NOT-AUS ¿ = Tür offen
S2 = Antrieb-Ein À = Tür geschlossen
Hinweis: Die Geräte sind vom BIA geprüft. Die außenliegende Ansteuerung ist bei-
spielhaft, sie muss durch eine Risikobewertung durch den Anwender festgelegt
werden.
Weitere Applikationen auf Anfrage.
GWA 4NEB 505 0292-50
a) Freigabekreis
b) Meldekreis
Bestell-Nr.: 3ZX1012-0TK28-1AA1
Montage
Bild I
Maßbilder siehe (Maße in mm)
Anschluss siehe Bild IIb
Bei der Montage Schützsicherheitskombination abdecken, wenn Fremdkör-
per (z. B. Bohrspäne) auf die Geräte gelangen können. Bei Verschmutzungs-
gefahr, starkem Staubanfall oder aggressiver Atmosphäre Schützsicher-
heitskombination in Gehäuse einbauen.
Zulässige Gebrauchslage: beliebig
Reinigung: Staubablagerungen entfernen (absaugen!)
Betrieb
Die Betriebszustände des Gerätes:
"BEREIT" zeigt an, dass das Gerät an Spannung liegt, wenn die Kontakte des
NOT-AUS-Tasters bzw. die Schutztürschalter geschlossen sind.
"EIN" leuchtet, wenn der EIN-Taster betätigt wurde und die Freigabekreise durchge-
schaltet sind.
Technische Daten
zulässige Umgebungstemperatur T
U
– Betrieb
– Lagerung
Schutzart
Isolationskoordination nach DIN EN 60664-1 (11.2003)
Luft- und Kriechstrecken
Bemessungsisolationsspannung
Bemessungsstoßspannungsfestigkeit
Gebrauchskategorie Bemessungs-
nach betriebs-
DIN EN 60947-1 (12.02), spannung
IEC 60947-1 (1999) U
e
AC-1/AC-12
AC-15 230 V
400 V
DC-13 24 V
220 V
Werte nach DIN EN 60255 (März 1997)
Dauerstrom I
th
Schaltvermögen bei:
cosϕ = 0,7 bis 1 AC 230 V
ohmsch DC 24 V
Kurzschlussschutz für Freigabekreis und Meldekreis:
Schweißfreie Absicherung bei
– Sicherung nach DIN EN 60269-1
gL (gG)
Absicherung der Sicherheitskombination:
– Sicherung nach DIN EN 60269-1
gL (gG)
Halten Sie die vorgeschriebene Absicherung unbedingt ein,
nur so ist ein sicheres Abschalten im Fehlerfall gewährleistet.
Weitere Daten und Bestell-Nr. für Zubehör siehe Katalog.
3TK2801
3TK2802
DIN EN 60947-5-1 (08.00)
Deutsch
:
–25 bis +55 °C
–55 bis +80 °C
IP20
4 kV/3
U = 250 V
i
U = 4 kV
imp
Bemessungsbetriebsstrom
I 40 °C (I 55 °C)
e e
6 A (6 A)
4 A (4 A)
3 A (3 A)
6 A (6 A)
0,5 A (0,5 A)
8 A (6 A)
8 A (6 A)
8 A (6 A)
≥1 kA
I
K
6 A
6 A
1
