ACHTUNG
Technisch ist es möglich das Modem Modul in den rechten Einbauplatz (X5) zu stecken.
Diese Konfiguration wird jedoch nicht unterstützt!
Für den Fall, dass Sie das Modem rechts in den Steckplatz X5 stecken oder gar kein
Modem stecken, zeigt der Power Line Booster einen Fehler an.
2.4.1
LED Anzeige

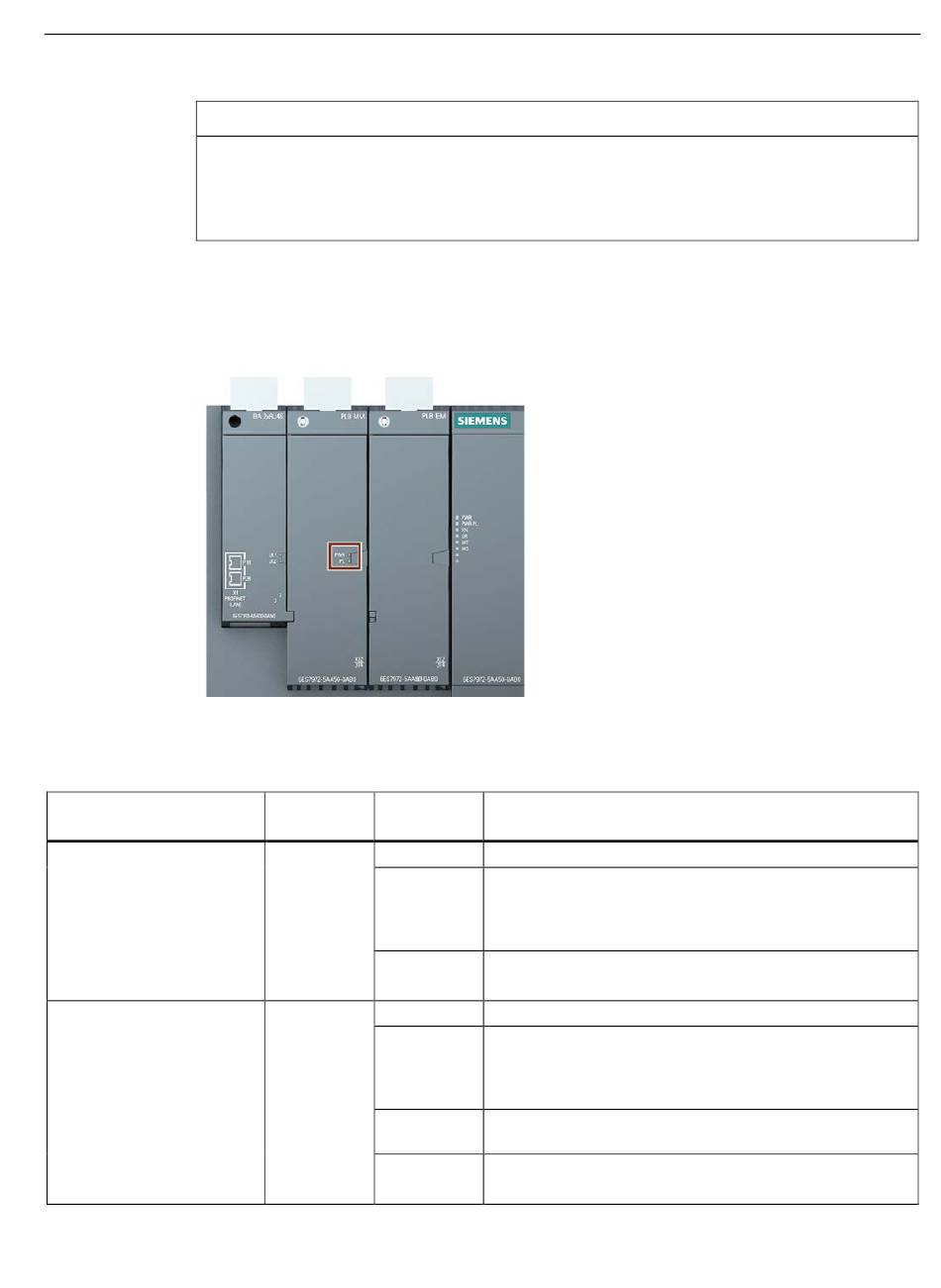

Bild 2-17
Tabelle 2- 6 LED PLB MM
LED - Beschriftungstext
Bedeutung
PWR
Power
PL
Powerline
Power Line Booster
Betriebsanleitung, 10/2019, A5E36203106A-AG
LED-Anzeigen am PLB Modem Modul
Farbe
Zustand
Grün
Aus
Blinkt (ca.
4 Hz)
Ein
Grün
Aus
Blinkt (ca.
4 Hz)
Blinkt (ca.
8 Hz)
Ein
Beschreibung
Modem nicht versorgt, inaktiv oder im RESET
synchron mit der PL-LED und der MT-LED von der Basis
Firmware Update des Modem Moduls
•
Beim Neustart nach einer Konfigurationsänderung
•
LED Test für ca. 0,5 s beim Anlauf
Modemversorgung OK
Keine Powerline-Verbindung
synchron mit der PWR-LED und der MT-LED von der Basis
Firmware Update des Modem Moduls
•
Beim Neustart nach einer Konfigurationsänderung
•
Powerline-Datenverkehr
LED Test für ca. 0,5 s beim Anlauf
Modem aktiv, PL-Verbindung vorhanden
Gerätebeschreibung
2.4 PLB Modem Modul
läuft
a)
b)
läuft
a)
b)
25
