4.1.1 Etiquette caractéristique
1
10
9
8

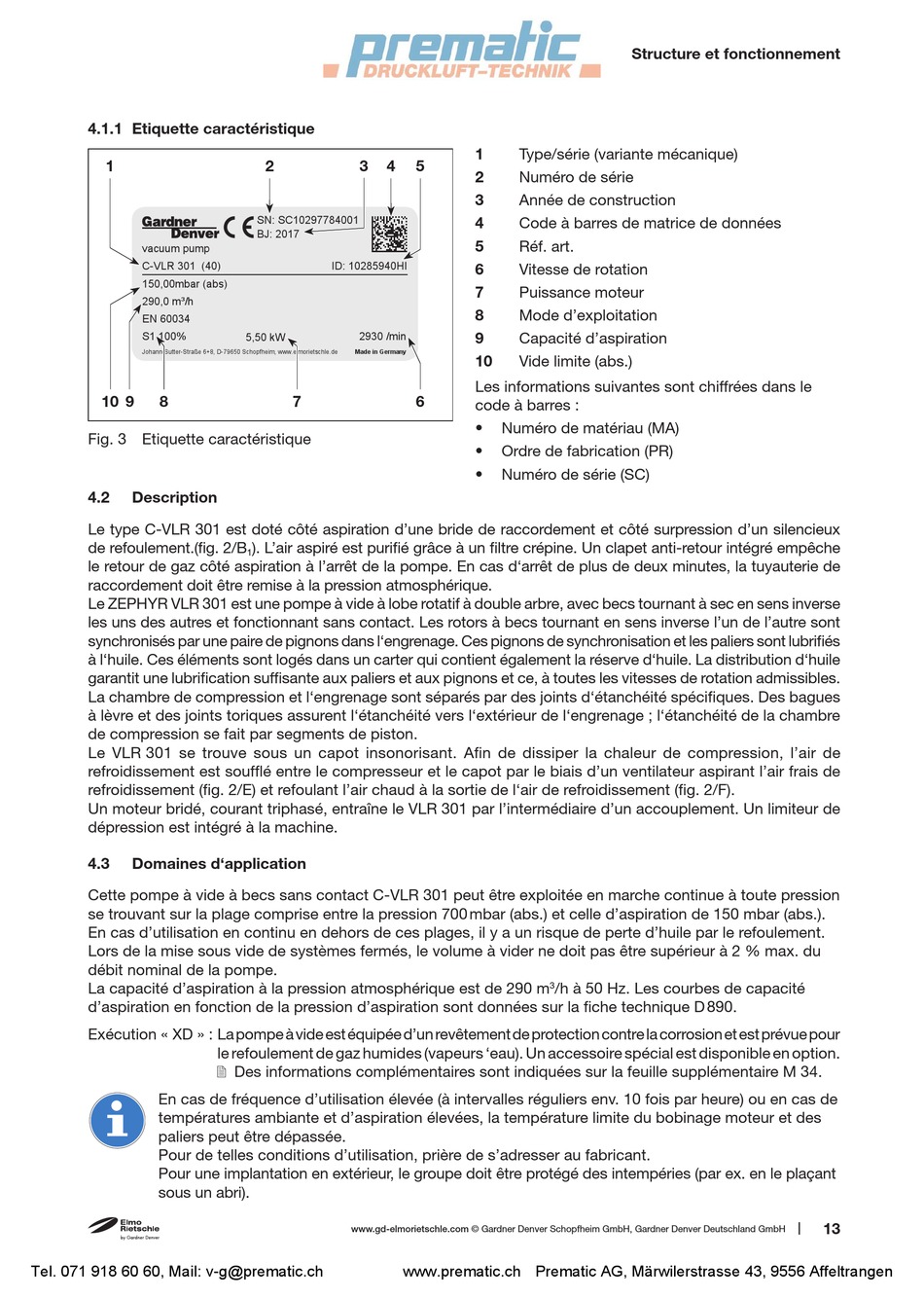

Fig. 3 Etiquette caractéristique
4.2
Description
Le type C-VLR 301 est doté côté aspiration d'une bride de raccordement et côté surpression d'un silencieux
de refoulement.(fig. 2/B
le retour de gaz côté aspiration à l'arrêt de la pompe. En cas d'arrêt de plus de deux minutes, la tuyauterie de
raccordement doit être remise à la pression atmosphérique.
Le ZEPHYR VLR 301 est une pompe à vide à lobe rotatif à double arbre, avec becs tournant à sec en sens inverse
les uns des autres et fonctionnant sans contact. Les rotors à becs tournant en sens inverse l'un de l'autre sont
synchronisés par une paire de pignons dans l'engrenage. Ces pignons de synchronisation et les paliers sont lubrifiés
à l'huile. Ces éléments sont logés dans un carter qui contient également la réserve d'huile. La distribution d'huile
garantit une lubrification suffisante aux paliers et aux pignons et ce, à toutes les vitesses de rotation admissibles.
La chambre de compression et l'engrenage sont séparés par des joints d'étanchéité spécifiques. Des bagues
à lèvre et des joints toriques assurent l'étanchéité vers l'extérieur de l'engrenage ; l'étanchéité de la chambre
de compression se fait par segments de piston.
Le VLR 301 se trouve sous un capot insonorisant. Afin de dissiper la chaleur de compression, l'air de
refroidissement est soufflé entre le compresseur et le capot par le biais d'un ventilateur aspirant l'air frais de
refroidissement (fig. 2/E) et refoulant l'air chaud à la sortie de l'air de refroidissement (fig. 2/F).
Un moteur bridé, courant triphasé, entraîne le VLR 301 par l'intermédiaire d'un accouplement. Un limiteur de
dépression est intégré à la machine.
4.3
Domaines d'application
Cette pompe à vide à becs sans contact C-VLR 301 peut être exploitée en marche continue à toute pression
se trouvant sur la plage comprise entre la pression 700 mbar (abs.) et celle d'aspiration de 150 mbar (abs.).
En cas d'utilisation en continu en dehors de ces plages, il y a un risque de perte d'huile par le refoulement.
Lors de la mise sous vide de systèmes fermés, le volume à vider ne doit pas être supérieur à 2 % max. du
débit nominal de la pompe.
La capacité d'aspiration à la pression atmosphérique est de 290 m
d'aspiration en fonction de la pression d'aspiration sont données sur la fiche technique D 890.
Exécution « XD » : La pompe à vide est équipée d'un revêtement de protection contre la corrosion et est prévue pour
En cas de fréquence d'utilisation élevée (à intervalles réguliers env. 10 fois par heure) ou en cas de
températures ambiante et d'aspiration élevées, la température limite du bobinage moteur et des
paliers peut être dépassée.
Pour de telles conditions d'utilisation, prière de s'adresser au fabricant.
Pour une implantation en extérieur, le groupe doit être protégé des intempéries (par ex. en le plaçant
sous un abri).
Tel. 071 918 60 60, Mail: v-g@prematic.ch
2
3
4
7
). L'air aspiré est purifié grâce à un filtre crépine. Un clapet anti-retour intégré empêche
1
le refoulement de gaz humides (vapeurs 'eau). Un accessoire spécial est disponible en option.
Des informations complémentaires sont indiquées sur la feuille supplémentaire M 34.
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH
1
Type/série (variante mécanique)
5
2
Numéro de série
3
Année de construction
4
Code à barres de matrice de données
5
Réf. art.
6
Vitesse de rotation
7
Puissance moteur
8
Mode d'exploitation
9
Capacité d'aspiration
10
Vide limite (abs.)
Les informations suivantes sont chiffrées dans le
6
code à barres :
•
Numéro de matériau (MA)
•
Ordre de fabrication (PR)
•
Numéro de série (SC)
/h à 50 Hz. Les courbes de capacité
3
www.prematic.ch Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen
Structure et fonctionnement
|
13
