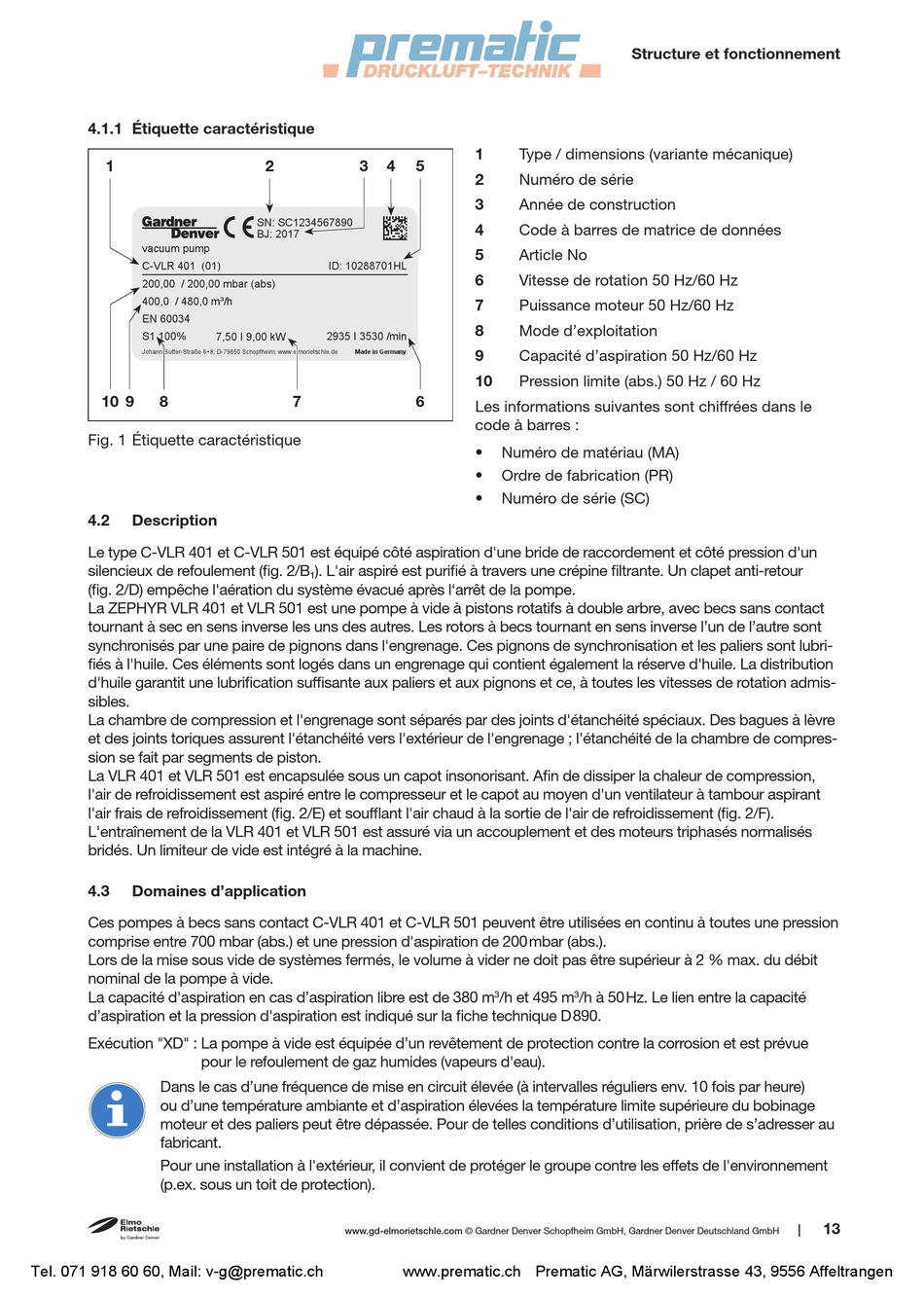

4.1.1 Étiquette caractéristique
1
10
9
8
Fig. 1 Étiquette caractéristique
4.2
Description
Le type C-VLR 401 et C-VLR 501 est équipé côté aspiration d'une bride de raccordement et côté pression d'un
silencieux de refoulement (fig. 2/B
(fig. 2/D) empêche l'aération du système évacué après l'arrêt de la pompe.
La ZEPHYR VLR 401 et VLR 501 est une pompe à vide à pistons rotatifs à double arbre, avec becs sans contact
tournant à sec en sens inverse les uns des autres. Les rotors à becs tournant en sens inverse l'un de l'autre sont
synchronisés par une paire de pignons dans l'engrenage. Ces pignons de synchronisation et les paliers sont lubri-
fiés à l'huile. Ces éléments sont logés dans un engrenage qui contient également la réserve d'huile. La distribution
d'huile garantit une lubrification suffisante aux paliers et aux pignons et ce, à toutes les vitesses de rotation admis-
sibles.
La chambre de compression et l'engrenage sont séparés par des joints d'étanchéité spéciaux. Des bagues à lèvre
et des joints toriques assurent l'étanchéité vers l'extérieur de l'engrenage ; l'étanchéité de la chambre de compres-
sion se fait par segments de piston.
La VLR 401 et VLR 501 est encapsulée sous un capot insonorisant. Afin de dissiper la chaleur de compression,
l'air de refroidissement est aspiré entre le compresseur et le capot au moyen d'un ventilateur à tambour aspirant
l'air frais de refroidissement (fig. 2/E) et soufflant l'air chaud à la sortie de l'air de refroidissement (fig. 2/F).
L'entraînement de la VLR 401 et VLR 501 est assuré via un accouplement et des moteurs triphasés normalisés
bridés. Un limiteur de vide est intégré à la machine.
4.3
Domaines d'application
Ces pompes à becs sans contact C-VLR 401 et C-VLR 501 peuvent être utilisées en continu à toutes une pression
comprise entre 700 mbar (abs.) et une pression d'aspiration de 200 mbar (abs.).
Lors de la mise sous vide de systèmes fermés, le volume à vider ne doit pas être supérieur à 2 % max. du débit
nominal de la pompe à vide.
La capacité d'aspiration en cas d'aspiration libre est de 380 m
d'aspiration et la pression d'aspiration est indiqué sur la fiche technique D 890.
Exécution "XD" : La pompe à vide est équipée d'un revêtement de protection contre la corrosion et est prévue
pour le refoulement de gaz humides (vapeurs d'eau).
Dans le cas d'une fréquence de mise en circuit élevée (à intervalles réguliers env. 10 fois par heure)
ou d'une température ambiante et d'aspiration élevées la température limite supérieure du bobinage
moteur et des paliers peut être dépassée. Pour de telles conditions d'utilisation, prière de s'adresser au
fabricant.
Pour une installation à l'extérieur, il convient de protéger le groupe contre les effets de l'environnement
(p.ex. sous un toit de protection).
Tel. 071 918 60 60, Mail: v-g@prematic.ch
2
3
4
SN: SC1234567890
7
). L'air aspiré est purifié à travers une crépine filtrante. Un clapet anti-retour
1
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH
1
Type / dimensions (variante mécanique)
5
2
Numéro de série
3
Année de construction
4
Code à barres de matrice de données
5
Article No
6
Vitesse de rotation 50 Hz/60 Hz
7
Puissance moteur 50 Hz/60 Hz
8
Mode d'exploitation
9
Capacité d'aspiration 50 Hz/60 Hz
10
Pression limite (abs.) 50 Hz / 60 Hz
6
Les informations suivantes sont chiffrées dans le
code à barres :
•
Numéro de matériau (MA)
•
Ordre de fabrication (PR)
•
Numéro de série (SC)
/h et 495 m
3
www.prematic.ch Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen
Structure et fonctionnement
/h à 50 Hz. Le lien entre la capacité
3
13
|
