Accouplement - Elmo Rietschle C-VLR 301 Originalbetriebsanleitung

7.2.3 Accouplement

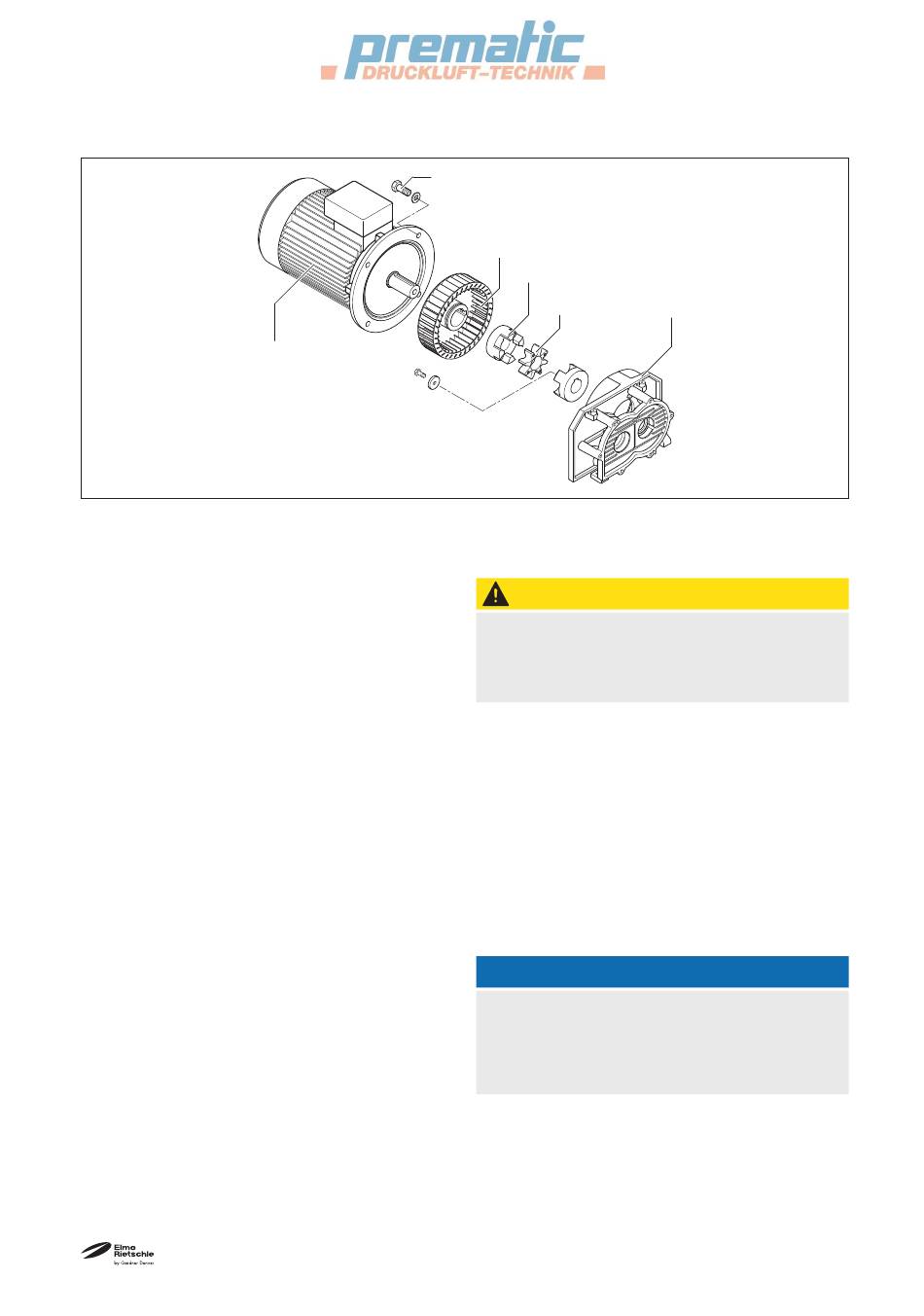

Fig. 7 Accouplement
k Anneau denté d'accouplement
m Moteur
n Carter du ventilateur
2
q
Demi-accouplement côté moteur
s
Vis
5
v Ventilateur
Tel. 071 918 60 60, Mail: v-g@prematic.ch
s
m
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH
www.prematic.ch Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen
5
v
q
k
L'anneau denté d'accouplement (fig. 7/k) est sujet à
l'usure et doit être contrôlé régulièrement (au moins
1x par an).
ATTENTION
Anneau denté d'accouplement défectueux
Des anneaux dentés d'accouplement défectueux
peuvent entraîner la rupture de l'arbre du rotor.
Pour vérifier l'état de l'accouplement, couper le
moteur (fig. 7/m) et le sécuriser contre toute remise
en marche fortuite.
Desserrer les vis (fig. 7/s
dans l'axe le moteur avec son demi-accouplement
(fig. 7/q) du carter du ventilateur (fig. 7/n
suspendre à un outil de levage. Si l'anneau denté
(fig. 7/k) est endommagé ou usé, il convient de le
remplacer. Le ventilateur (fig. 7/v) doit également
être vérifié de temps à autres pour contrôler s'il
présente des dommages et s'il faut, le cas échéant,
le remplacer.
AVIS
Les démarrages fréquents à température am-
biante élevée
Réduisent la durée de vie de l'anneau denté
(fig. 7/k).
Pour le remontage, effectuer les opérations en sens
inverse.
Entretien et maintenance
n
2
) à la bride moteur. Enlever
5
) pour le
2
|
23
