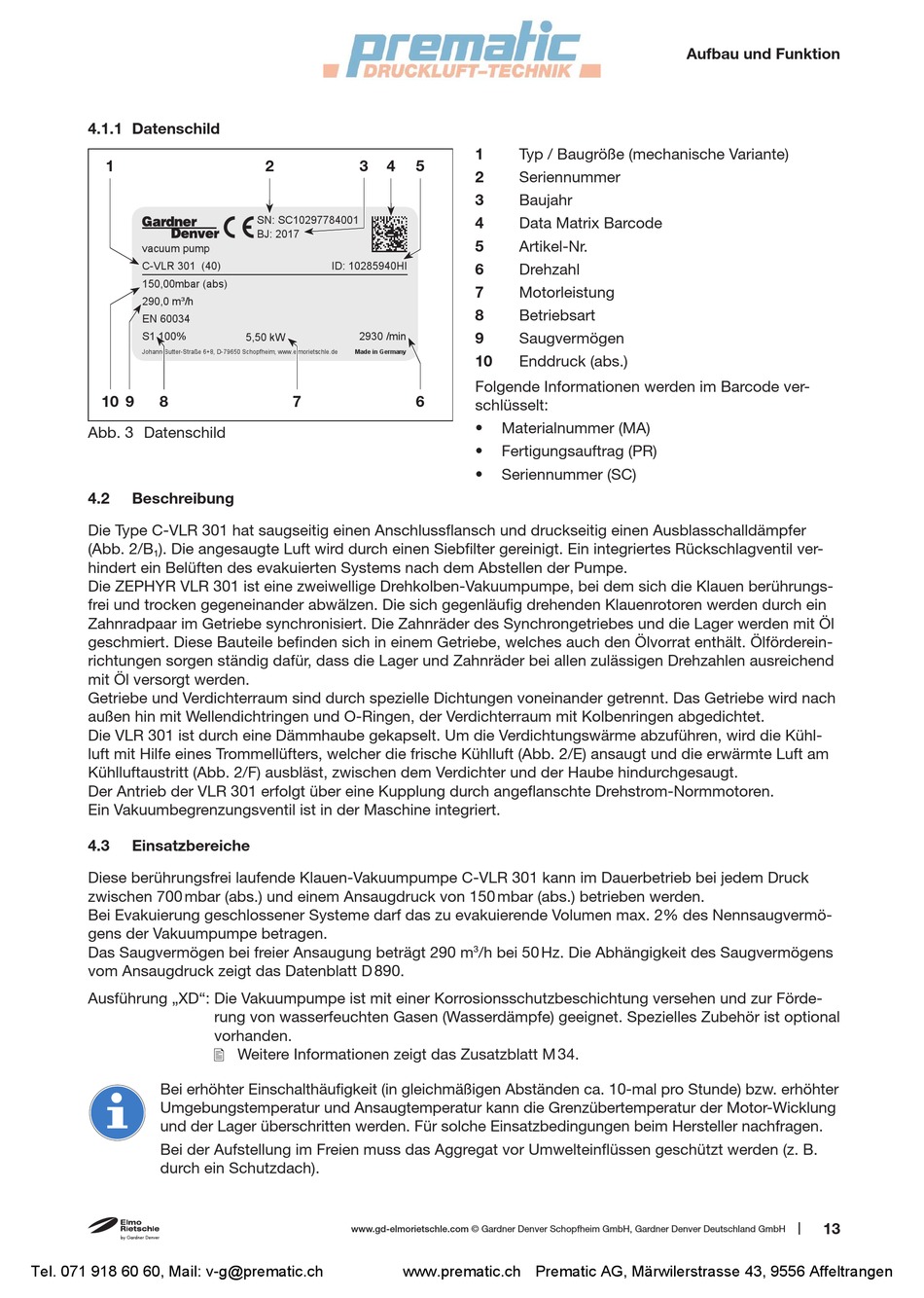

4.1.1 Datenschild

1







10
9
8
Abb. 3 Datenschild
4.2

Beschreibung

Die Type C-VLR 301 hat saugseitig einen Anschlussflansch und druckseitig einen Ausblasschalldämpfer
(Abb. 2/B
). Die angesaugte Luft wird durch einen Siebfilter gereinigt. Ein integriertes Rückschlagventil ver-
1
hindert ein Belüften des evakuierten Systems nach dem Abstellen der Pumpe.
Die ZEPHYR VLR 301 ist eine zweiwellige Drehkolben-Vakuumpumpe, bei dem sich die Klauen berührungs-
frei und trocken gegeneinander abwälzen. Die sich gegenläufig drehenden Klauenrotoren werden durch ein
Zahnradpaar im Getriebe synchronisiert. Die Zahnräder des Synchrongetriebes und die Lager werden mit Öl
geschmiert. Diese Bauteile befinden sich in einem Getriebe, welches auch den Ölvorrat enthält. Ölförderein-
richtungen sorgen ständig dafür, dass die Lager und Zahnräder bei allen zulässigen Drehzahlen ausreichend
mit Öl versorgt werden.
Getriebe und Verdichterraum sind durch spezielle Dichtungen voneinander getrennt. Das Getriebe wird nach
außen hin mit Wellendichtringen und O-Ringen, der Verdichterraum mit Kolbenringen abgedichtet.
Die VLR 301 ist durch eine Dämmhaube gekapselt. Um die Verdichtungswärme abzuführen, wird die Kühl-
luft mit Hilfe eines Trommellüfters, welcher die frische Kühlluft (Abb. 2/E) ansaugt und die erwärmte Luft am
Kühlluftaustritt (Abb. 2/F) ausbläst, zwischen dem Verdichter und der Haube hindurchgesaugt.
Der Antrieb der VLR 301 erfolgt über eine Kupplung durch angeflanschte Drehstrom-Normmotoren.
Ein Vakuumbegrenzungsventil ist in der Maschine integriert.
4.3

Einsatzbereiche

Diese berührungsfrei laufende Klauen-Vakuumpumpe C-VLR 301 kann im Dauerbetrieb bei jedem Druck
zwischen 700 mbar (abs.) und einem Ansaugdruck von 150 mbar (abs.) betrieben werden.
Bei Evakuierung geschlossener Systeme darf das zu evakuierende Volumen max. 2% des Nennsaugvermö-
gens der Vakuumpumpe betragen.
Das Saugvermögen bei freier Ansaugung beträgt 290 m
vom Ansaugdruck zeigt das Datenblatt D 890.
Ausführung „XD": Die Vakuumpumpe ist mit einer Korrosionsschutzbeschichtung versehen und zur Förde-
Bei erhöhter Einschalthäufigkeit (in gleichmäßigen Abständen ca. 10-mal pro Stunde) bzw. erhöhter
Umgebungstemperatur und Ansaugtemperatur kann die Grenzübertemperatur der Motor-Wicklung
und der Lager überschritten werden. Für solche Einsatzbedingungen beim Hersteller nachfragen.
Bei der Aufstellung im Freien muss das Aggregat vor Umwelteinflüssen geschützt werden (z. B.
durch ein Schutzdach).
