FR
INSTALLATION
Le système d'extrusion SP0828S5XXXXXXXX est vendu
entièrement assemblé. Retirer l'unité du châssis et la placer
sur une surface plane. Installer le tuyau de matériau et le
distributeur, le cas échéant.
En suivant les consignes suivantes, les matériaux très collants
peuvent être pompés directement à partir du fût de 5 gallons
d'origine sans inclusion d'air, ni gaspillage excessif.
La plaque suiveuse crée un mastique d'étanchéité ainsi
qu'une action nettoyante au cours de son mouvement de
descente progressive à l'intérieur du fût.
CONSIGNES DE FONCTIONNEMENT
CONSIGNES DE FONCTIONNEMENT/PROCÉDURE
D'INSTALLATION INITIALE
SE TENIR À L'ECART lors du levage ou de
MISE EN GAR
la descente de l'élévateur. Lire les aver-
tissements à la page 2 du manuel d'utilisa-
tion de l'Élévateur/Amorce
teur/amorce à simple colonne (pn 97999-594)

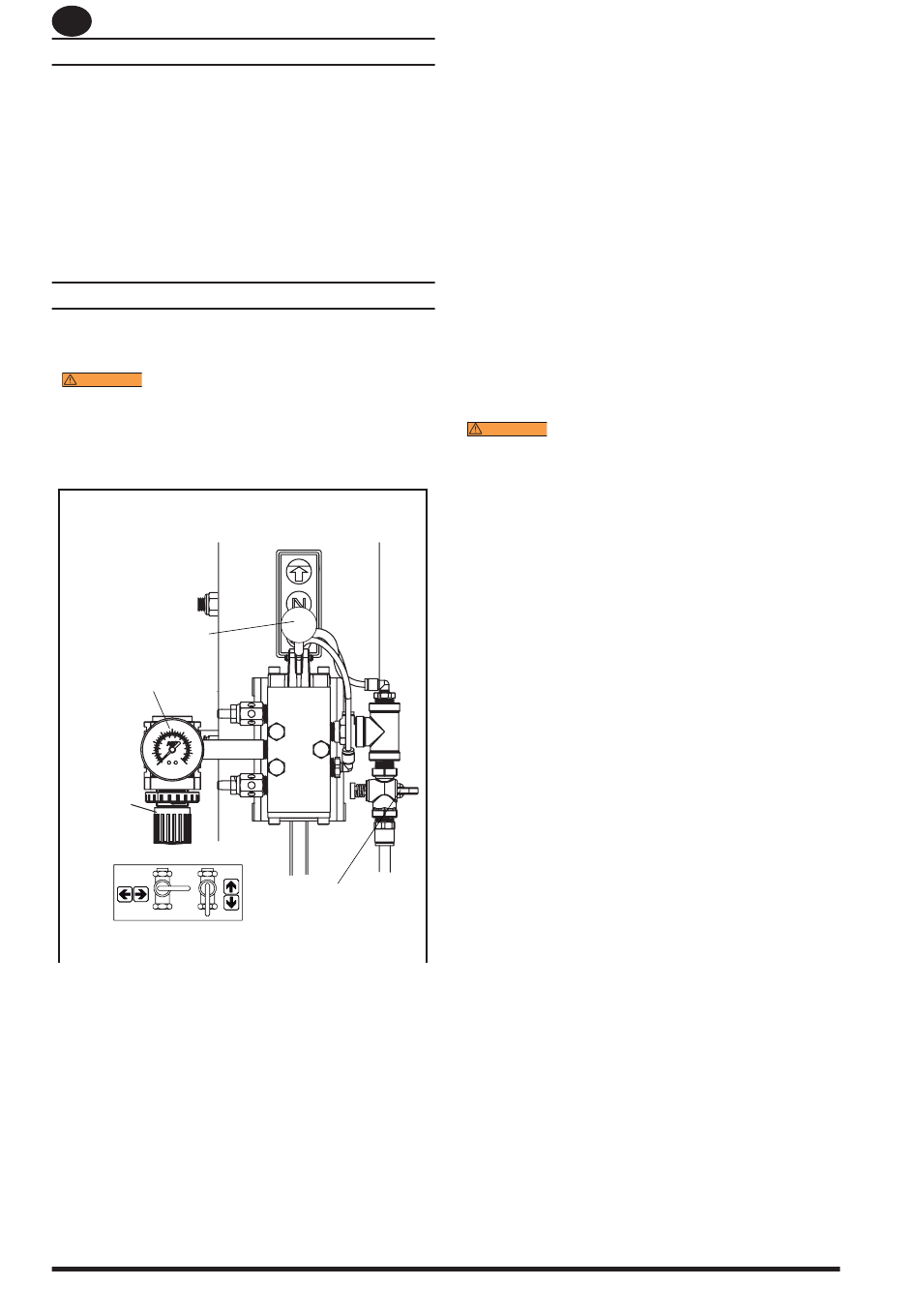

COMMANDES PNEUMATIQUES
Levier de la télécommande
Manomètre
Régulateur de
pression
OFF (ARRÊT)
ON (MARCHE)
ENCENDIDO
APAGADO
Figure 2
POUR FAIRE MONTER L'ÉLÉVATEUR, (LA PREMIÈRE FOIS) :
1.
Noter l'espace libre au-dessus de la pompe/du tambour.
Vérifi er que l'élévateur est dégagé de tout objet au-
dessus de l'unité. Reportez-vous également au « Fonc-
tionnement et consignes de sécurité » dans "Lift / Ram
générales informations Manuel.
2.
Brancher l'alimentation en air (100 PSI MAX.) sur
l'admission d'air. Régler la pression de l'air sur le régu-
lateur de pression de l'élévateur/amorce (tourner le
bouton dans le sens des aiguilles d'une montre) sur50 psi
(3.4 bar).
3.
Basculer le levier de la valve de commande vers la posi-
tion « haut ».
4.
Relever l'élévateur/amorce suffi samment haut pour dé-
gager la hauteur du fût. Arrêter le mouvement ascendant
de l'élévateur en basculant le levier de la valve de com-
6
mande vers la position « neutre » (milieu).
CF. PAGE 3 :
1.
Une fois que l'élévateur/amorce sont en position « haut »,
placer et centrer un tambour ouvert de matériau sur la
base de l'élévateur/amorce et le fi xer contre les guides du
fût, en le réglant si nécessaire.
2.
"Graisser le joint de la plaque inférieure du racleur du
suiveur avec de la graisse.
REMARQUE : Assurez-vous que la graisse est compatible
avec le matériau en train d'être débité. Cela permet une
bonne insertion dans le fût et empêche l'adhésion des
composés
3.
Vérifi er le bouchon de mise à l'air libre sur la plaque
suiveuse afi n de vous s'assurer qu'il se visse et se dévisse
facilement. Il est recommandé de lubrifi er les fi lets du
bouchon pour aider à prévenir des dépôts possibles du
composé à cet endroit.
POUR FAIRE DESCENDRE L'ÉLÉVATEUR :
MISE EN GAR
651614-X SÉléva-
.
NREMARQUE : S'assurer que le bouchon de l'évent de la
plaque suiveuse a été retiré de sorte que l'air retenu entre
le suiveur et le matériau soit libre de sortir par cet orifi ce de
mise à l'air libre.
REMARQUE : L'élévateur peut hésiter momentanément avant
d'entamer sa descente, la pression de l'air à l'intérieur du
réservoir d'air postérieur peut diminuer avant de commencer
à descendre.
1.
Basculer le levier de la valve de commande sur la posi-
tion « bas » et amorcer la descente de la pompe.
2.
R"Replacer le bouchon de mise à l'air libre une fois que le
matériau commence à suinter par l'évent d'ouverture. "
3.
L'unité est maintenant prête à fonctionner. Régler la pres-
sion de l'air sur le régulateur/fi ltre de la pompe (tourner
le bouton du régulateur de la pompe dans le sens des
aiguilles d'une montre) jusqu'à ce que la pompe ait com-
mencé son cycle.
4.
Déclencher le pistolet pour amorcer la pompe avec du
Vanne
d'alimentation
en air de la plaque suiv-
matériau.
euse
POUR FAIRE MONTER L'ÉLÉVATEUR, (FONCTIONNEMENT
NORMAL) :
1.
environ 8 psi. NE PAS TROP PRESSURISER LE TAMBOUR pour
éviter tout dommage. REMARQUE : L'air en provenance de
cette vanne passera uniquement si l'unité est surélevée.
2.
Basculer le levier de la valve de commande vers la posi-
tion « haut ».
3.
Relever l'élévateur/amorce suffi samment haut pour dé-
gager la hauteur du fût. Arrêter le mouvement ascendant
de l'élévateur en basculant le levier de la valve de com-
mande vers la position « neutre » (milieu).
POUR REMPLACER LE TAMBOUR :
REMARQUE : Le levier de la valve de commande doit être en
position « neutre ».
1.
Retirer l'ancien tambour.
2.
Mettre en place et centrer un nouveau tambour.
de type durcissant au joint. "
DANGER DE PINCEMENT. Le suiveur peut
descendre rapidement et causer des lésions
corporelles. Garder les mains à distance lors
de l'alignement avec le fût.Lire les avertisse-
ments à la page 3 du manuel d'utilisation de
l'Élévateur/Amorce RM552H-XX T.
Régler la pression de la vanne d'air de la plaque suiveuse sur
SP0828S5XXXXXXXX (fr)
