Ingersoll-Rand SP0828S5-Serie Betriebshandbuch Seite 15

1950
Nippel
(1/4 - 18 N.P.T. x 1-5/16")
59756-154
(5/32" o.d.
Rohr
x 1/4 - 18 N.P.T.)
Y43-32-C T-Stück
(1/4 - 18 N.P.T.)
Y28-1
Absperrventil
(1/4 - 18 N.P.T.)
59474-158
(5/32" o.d.
x 1/4 - 18 N.P.T.)
Ansicht A
Ansicht A
SP0828S5XXXXXXXX (de)
TEILELISTE / SP0828S5XXXXXXXX
Steckverbindung
Rohr
Ansicht B
651614-2
94980- ( )
Rohrleitungen
(5/16 o.d. x 49-1/2" long)
59474-158 Steckverbindung
(1/4 - 18 N.P.T. x 5/16" o.d.
Ansicht B

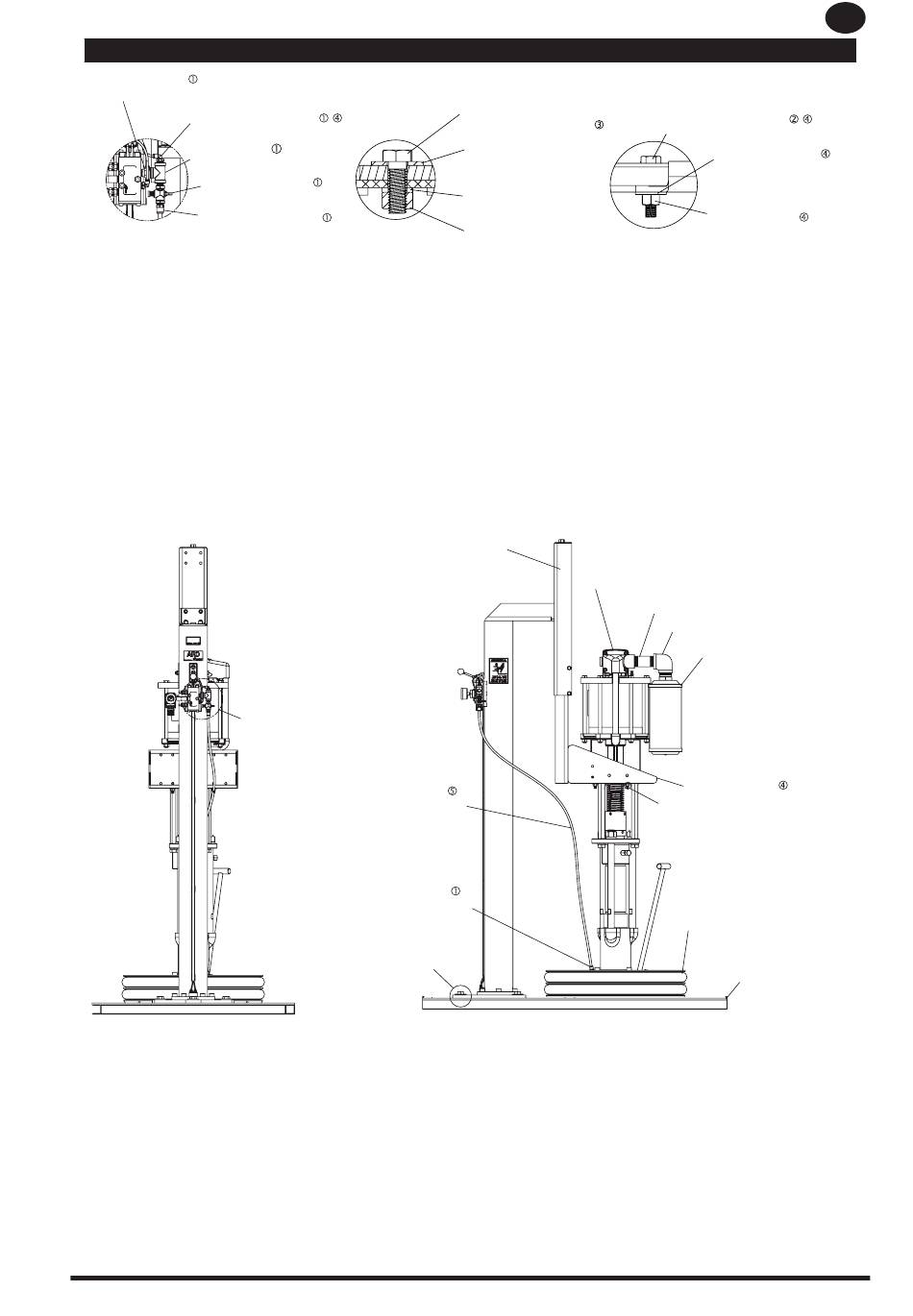

Abbildung 3
Y6-108-C
Kopfschraube
(3)
(5/8" - 11 x 1-3/4")
Y13-10-C
Unterlegscheibe
(3)
(5/8")
Y14-625-C
Sicherungsscheibe
(3) (5/8")
Y12-10-C
Gegenmutter
(3) (5/8" - 11)
1. Bei der Montage ein anaerobes Rohrdich-
tungsmittel auf die Außengewinde der
Rohrleitungen auftragen.
2. Drehmoment bis zu 25 ft lbs (34 Nm).
3. Drehmoment bis zu 255 ft lbs (74 Nm).
4. Teile enthalten in einsäuliger Rammeneinheit
651614-2.
5. Schläuche nur in Großmengen erhältlich
- 94980-100 (5/16" AD x 100').
Hebevorrichtung
AF0828S1XXXXX
Y6-68-C (4)
Kopfschraube
(3/8" - 16 x 1-1/2")
Y13-6-C Unterlegscheibe
(3/8")
Gegenmutter
Y12-6-C
(4)
(3/8")
Ansicht C
Pumpeneinheit
Y44-65-C Nippel
Reduzierwinkel
96927
Schalldämpfer
94810
Rohrleitungen
67071-2
Ansicht C
Folgebaugruppe (
(siehe Tabelle Modellbesch-
reibung auf Seite 1)
96684
Montagebaugruppe
Grundplatte
DE
(4)
15
