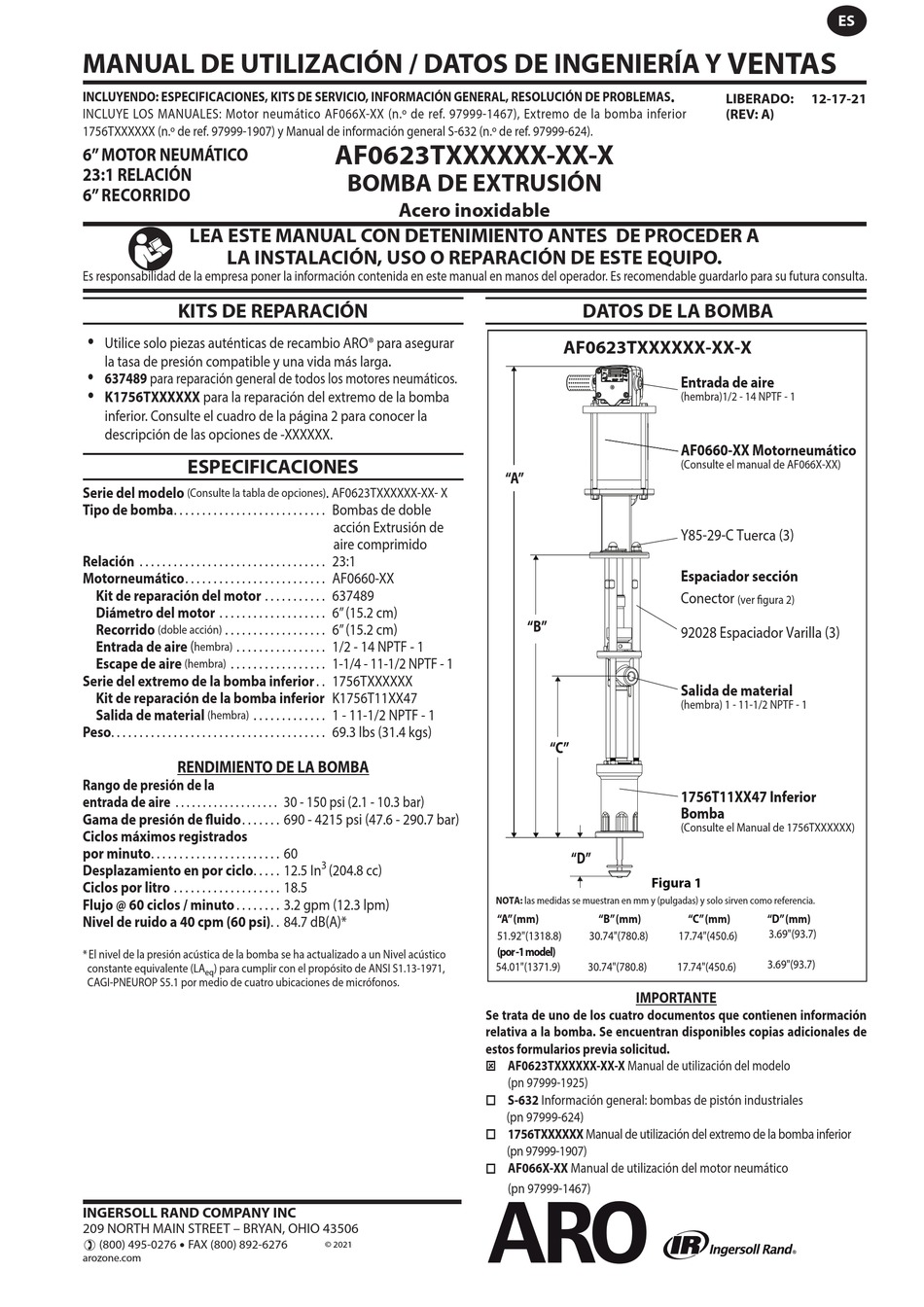

MANUAL DE UTILIZACIÓN / DATOS DE INGENIERÍA Y
INCLUYENDO: ESPECIFICACIONES, KITS DE SERVICIO, INFORMACIÓN GENERAL, RESOLUCIÓN DE PROBLEMAS
INCLUYE LOS MANUALES: Motor neumático AF066X-XX (n.º de ref. 97999-1467), Extremo de la bomba inferior
1756TXXXXXX (n.º de ref. 97999-1907) y Manual de información general S-632 (n.º de ref. 97999-624).
6" MOTOR NEUMÁTICO
23:1 RELACIÓN
6" RECORRIDO
LEA ESTE MANUAL CON DETENIMIENTO ANTES DE PROCEDER A
LA INSTALACIÓN, USO O REPARACIÓN DE ESTE EQUIPO.
Es responsabilidad de la empresa poner la información contenida en este manual en manos del operador. Es recomendable guardarlo para su futura consulta.
KITS DE REPARACIÓN
y
Utilice solo piezas auténticas de recambio ARO® para asegurar
la tasa de presión compatible y una vida más larga
y
637489 para reparación general de todos los motores neumáticos.
y
K1756TXXXXXX para la reparación del extremo de la bomba
inferior. Consulte el cuadro de la página 2 para conocer la
descripción de las opciones de -XXXXXX.
ESPECIFICACIONES
Serie del modelo
(Consulte la tabla de opciones)
Tipo de bomba . . . . . . . . . . . . . . . . . . . . . . . . . . . Bombas de doble
Relación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23:1
Motorneumático . . . . . . . . . . . . . . . . . . . . . . . . . AF0660-XX
Kit de reparación del motor . . . . . . . . . . . 637489
Diámetro del motor . . . . . . . . . . . . . . . . . . . 6" (15.2 cm)
Recorrido
. . . . . . . . . . . . . . . . . . 6" (15.2 cm)
(doble acción)
Entrada de aire ( . . . . . . . . . . . . . . . . 1/2 - 14 NPTF - 1
hembra)
Escape de aire
. . . . . . . . . . . . . . . . . 1-1/4 - 11-1/2 NPTF - 1
(hembra)
Serie del extremo de la bomba inferior . . 1756TXXXXXX
Kit de reparación de la bomba inferior K1756T11XX47
Salida de material . . . . . . . . . . . . . 1 - 11-1/2 NPTF - 1
(hembra)
Peso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69.3 lbs (31.4 kgs)
RENDIMIENTO DE LA BOMBA
Rango de presión de la
entrada de aire . . . . . . . . . . . . . . . . . . . 30 - 150 psi (2.1 - 10.3 bar)
Gama de presión de fluido . . . . . . . 690 - 4215 psi (47.6 - 290.7 bar)
Ciclos máximos registrados
por minuto . . . . . . . . . . . . . . . . . . . . . . . 60
Desplazamiento en por ciclo . . . . . 12.5 In
Ciclos por litro . . . . . . . . . . . . . . . . . . . 18.5
Flujo @ 60 ciclos / minuto . . . . . . . . 3.2 gpm (12.3 lpm)
Nivel de ruido a 40 cpm (60 psi) . . 84.7 dB(A)*
* El nivel de la presión acústica de la bomba se ha actualizado a un Nivel acústico
constante equivalente (LA ) para cumplir con el propósito de ANSI S1.13-1971,
eq
CAGI-PNEUROP S5.1 por medio de cuatro ubicaciones de micrófonos.
INGERSOLL RAND COMPANY INC
209 NORTH MAIN STREET – BRYAN, OHIO 43506
 (800) 495-0276 FAX (800) 892-6276

arozone.com
AF0623TXXXXXX-XX-X
BOMBA DE EXTRUSIÓN
Acero inoxidable
.
.
AF0623TXXXXXX-XX- X
acción Extrusión de
aire comprimido
3
(204.8 cc)
NOTA: las medidas se muestran en mm y (pulgadas) y solo sirven como referencia.
54.01"(1371.9)
Se trata de uno de los cuatro documentos que contienen información
relativa a la bomba. Se encuentran disponibles copias adicionales de
estos formularios previa solicitud.
 AF0623TXXXXXX-XX-X Manual de utilización del modelo
 S-632 Información general: bombas de pistón industriales
 1756TXXXXXX Manual de utilización del extremo de la bomba inferior
 AF066X-XX Manual de utilización del motor neumático
© 2021
.
DATOS DE LA BOMBA
AF0623TXXXXXX-XX-X
"A"
"B"
"C"
"D"
Figura 1
"A" (mm) "B" (mm)
51.92"(1318.8) 30.74"(780.8)
(por -1 model)
30.74"(780.8)
IMPORTANTE
(pn 97999-1925)
(pn 97999-624)
(pn 97999-1907)
(pn 97999-1467)
ES
VENTAS
LIBERADO: 12-17-21
(REV: A)
Entrada de aire
(hembra)1/2 - 14 NPTF - 1
AF0660-XX Motorneumático
(Consulte el manual de AF066X-XX)
Y85-29-C Tuerca (3)
Espaciador sección
Conector
(ver gura 2)
92028 Espaciador Varilla (3)
Salida de material
(hembra) 1 - 11-1/2 NPTF - 1
1756T11XX47 Inferior
Bomba
(Consulte el Manual de 1756TXXXXXX)
"C" (mm) "D" (mm)
3.69"(93.7)
17.74"(450.6)
3.69"(93.7)
17.74"(450.6)
