Ingersoll-Rand SP0828S5-Serie Betriebshandbuch Seite 11

1950
Raccordo fi lettato
(1/4 - 18 N.P.T. x 1-5/16")
59756-154
(5/32" o.d.
x 1/4 - 18 N.P.T.)
Y43-32-C
(1/4 - 18 N.P.T.)
Y28-1
Valvola di arresto
(1/4 - 18 N.P.T.)
59474-158
(5/32" o.d.
Vista A
x 1/4 - 18 N.P.T.)
Vista A
SP0828S5XXXXXXXX (it)
ELENCO DEI COMPONENTI/ SP0828S5XXXXXXXX
Raccordo a gomito
maschio
T
Connettore
Vista B
651614-2
94980- ( )
Tubazione
(5/16 o.d. x 49-1/2" long)
59474-158 Connettore
(1/4 - 18 N.P.T. x 5/16" o.d.
Vista B
Y6-108-C
Vite a testa cilindrica
(3)
(5/8" - 11 x 1-3/4")
Y13-10-C
Rondella
(3)
(5/8")
Y14-625-C
Guarnizione di blocco
(3) (5/8")
Y12-10-C
Dado
(3) (5/8" - 11)
1. Al montaggio, applicare sigillante adesivo
anaerobico per tubi sui fi letti maschio.
2. Serrare a 34 Nm (25 ft-lb).
3. Serrare a 374 Nm (55 ft-lb).
4. Articoli inclusi nel gruppo sollevatore a pis-
tone monocolonna 651614-2.
5. Tubazione disponibile solo in quantità sfuse
- 94980-100 (diametro esterno 5/16" x 100')
Gruppo sollevatore
AF0828S1XXXXX

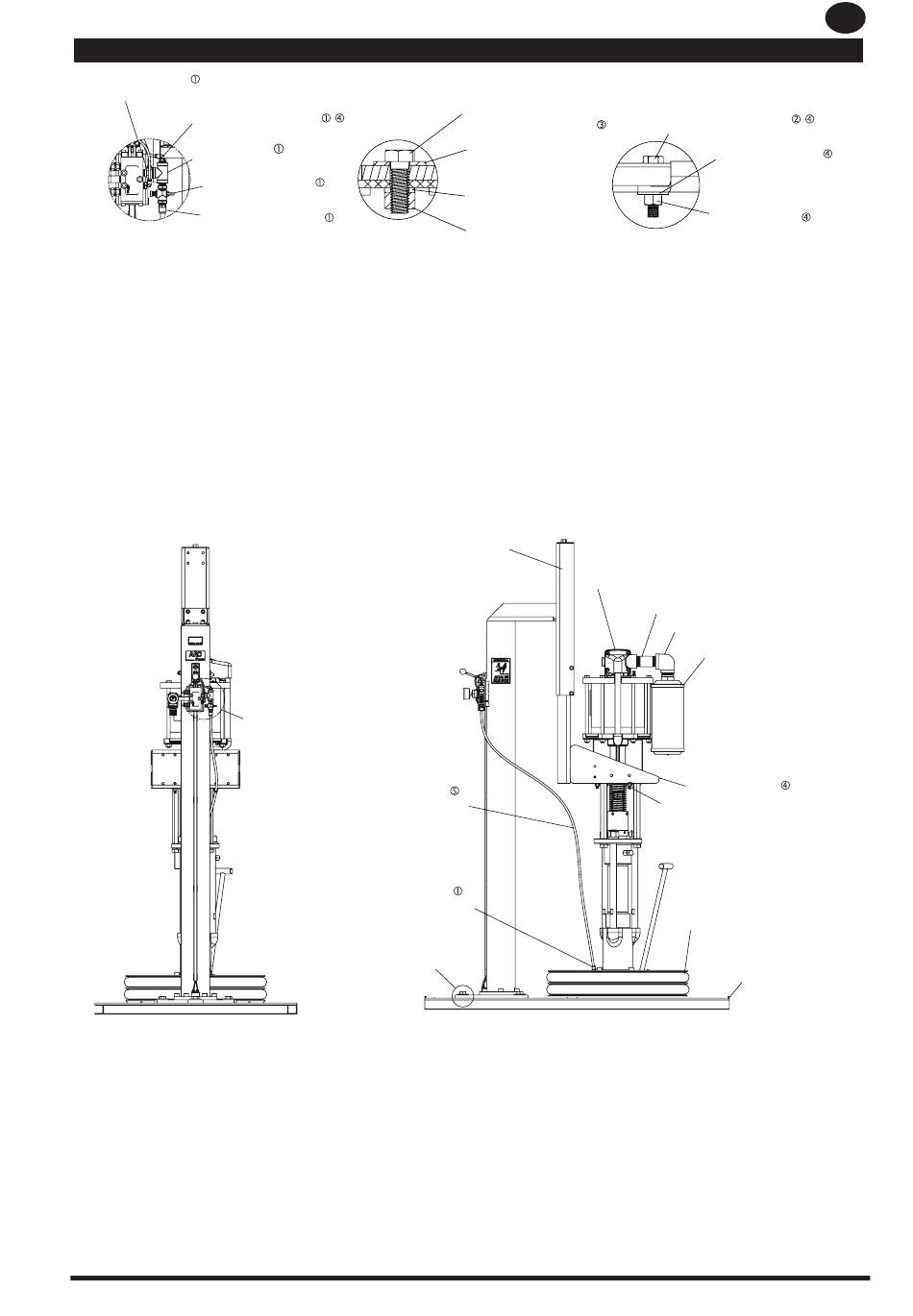

Figura 3
Y6-68-C (4)
Vite a testa cilindrica
(3/8" - 16 x 1-1/2")
Y13-6-C Washer (4)
(3/8")
Y12-6-C
Dado (4)
(3/8")
Vista C
Gruppo pompa
Raccordo fi lettato
Y44-65-C
Riduzione a gomito
96927
Silenziatore
94810
Staff a
67071-2
Vista C
Gruppo premigrasso ( (vedere la ta-
bella descrittiva del modello a pag. 1)
96684
Montaggio piastra di
base del gruppo
IT
11
