Ingersoll-Rand SP0828S5-Serie Betriebshandbuch Seite 3

1950
Boquilla
(1/4 - 18 N.P.T. x 1-5/16")
59756-154
(5/32" o.d.
x 1/4 - 18 N.P.T.)
Y43-32-C
Acople
(1/4 - 18 N.P.T.)
Y28-1
Válvula de cierre
(1/4 - 18 N.P.T.)
59474-158
(5/32" o.d.
x 1/4 - 18 N.P.T.)
Ver A
Ver A
SP0828S5XXXXXXXX (es)

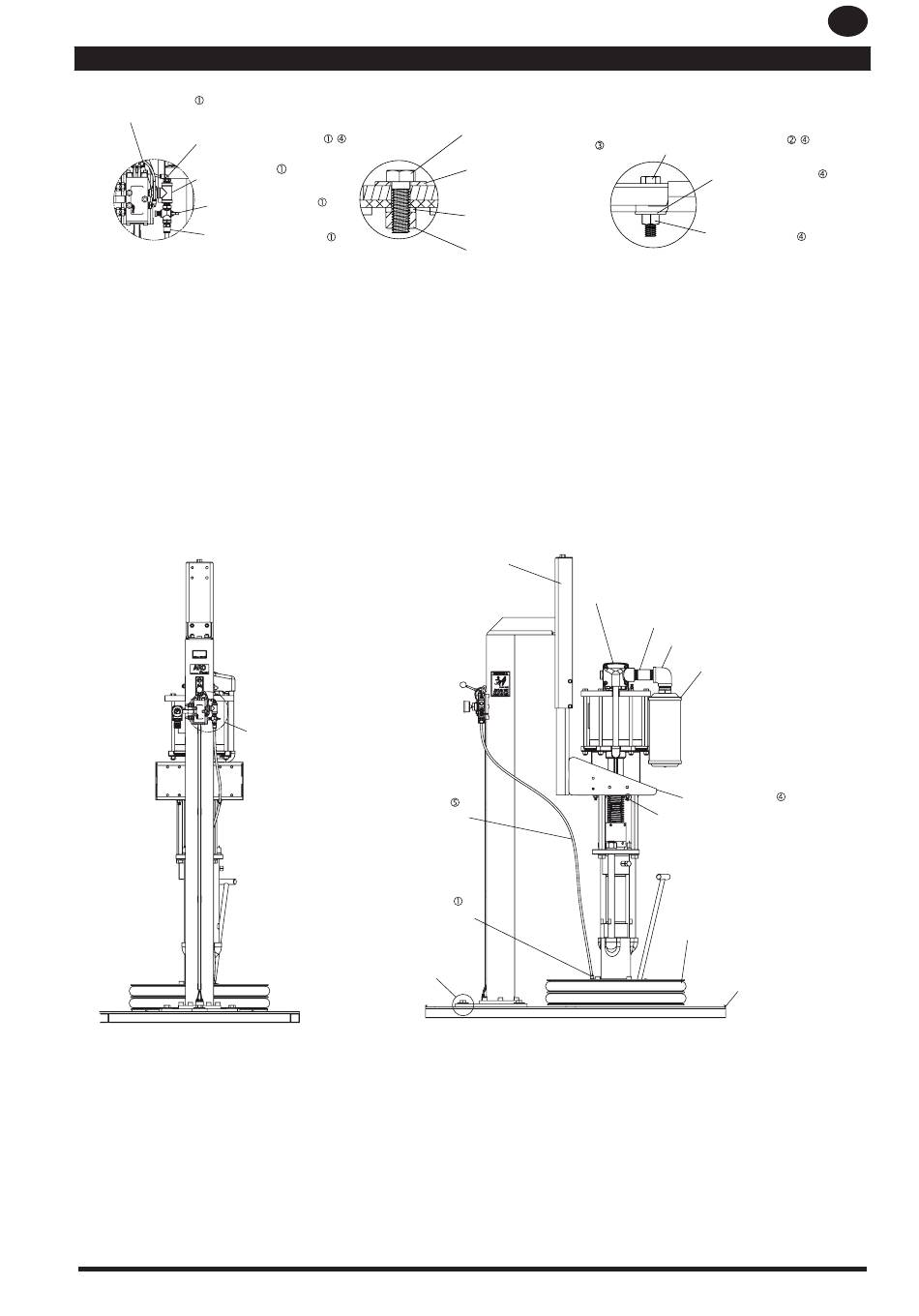

LISTADO DE COMPONENTES / SP0828S5XXXXXXXX
Codo macho
Conector
Ver B
651614-2
Ensamble del elevador
94980- ( ) Conductos
(5/16 o.d. x 49-1/2" long)
59474-158 Conector
(1/4 - 18 N.P.T. x 5/16" o.d.
Ver B
Y6-108-C
Tapón de rosca
(3)
(5/8" - 11 x 1-3/4")
Y13-10-C
Arandela
(3) (5/8")
Y14-625-C
Arandela de seguridad
(3) (5/8")
Y12-10-C
Tuerca
(3) (5/8" - 11)
1. Aplique sellador de tubos anaeróbico a las
roscas macho en el ensamble.
2. Par de torsión hasta 25 pies-libra (34 Nm).
3. Par de torsión hasta 55 pies-libra (74 Nm).
4. Elementos incluidos en el ensamble del pistón
de poste individual 651614-2.
5. Conductos disponibles en grandes cantidades
solamente: 94980-100 (5/16" o.d. x 100')
AF0828S1XXXXX
Figura 3
Y6-68-C Tapón de rosca (4)
(3/8" - 16 x 1-1/2")
Y13-6-C (4)
Arandela
(3/8")
Y12-6-C
(4)
Tuerca
(3/8")
Ver C
Ensamble de la bomba
Y44-65-C Boquilla
96927 Codo reductor
94810 Silenciador
67071-2 Soporte
Ver C
Ensamble de arrastre
(véase la tabla de descripción del modelo en la página 1)
96684
Montaje de la placa de apoyo del
ensamble
ES
3
