Ingersoll-Rand SRO TP0665S5 Betriebshandbuch

Ingersoll-Rand SRO TP0665S5 Betriebshandbuch

Extrusionspumpensystem
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13

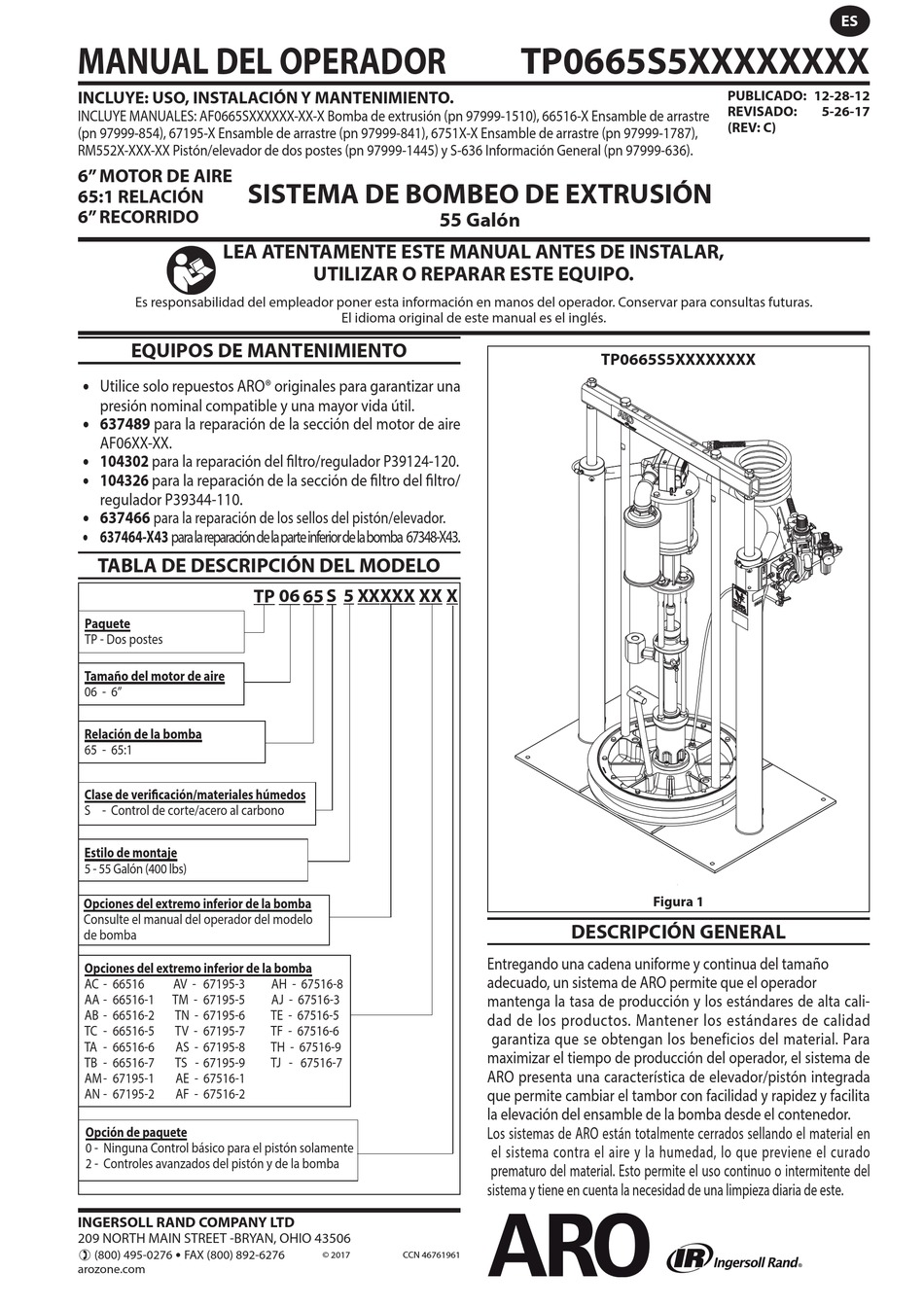

MANUAL DEL OPERADOR
INCLUYE: USO, INSTALACIÓN Y MANTENIMIENTO.
INCLUYE MANUALES: AF0665SXXXXXX-XX-X Bomba de extrusión (pn 97999-1510), 66516-X Ensamble de arrastre
(pn 97999-854), 67195-X Ensamble de arrastre (pn 97999-841), 6751X-X Ensamble de arrastre (pn 97999-1787),
RM552X-XXX-XX Pistón/elevador de dos postes (pn 97999-1445) y S-636 Información General (pn 97999-636).
6" MOTOR DE AIRE
SISTEMA DE BOMBEO DE EXTRUSIÓN
65:1 RELACIÓN
6" RECORRIDO
LEA ATENTAMENTE ESTE MANUAL ANTES DE INSTALAR,
Es responsabilidad del empleador poner esta información en manos del operador. Conservar para consultas futuras.
EQUIPOS DE MANTENIMIENTO
Utilice solo repuestos ARO® originales para garantizar una
y
presión nominal compatible y una mayor vida útil.
637489 para la reparación de la sección del motor de aire
y
AF06XX-XX.
104302 para la reparación del filtro/regulador P39124-120.
y
104326 para la reparación de la sección de filtro del filtro/
y
regulador P39344-110.
637466 para la reparación de los sellos del pistón/elevador.
y
637464-X43 para la reparación de la parte inferior de la bomba 67348-X43.
y
TABLA DE DESCRIPCIÓN DEL MODELO
TP
Paquete
TP - Dos postes
Tamaño del motor de aire
06 - 6"
Relación de la bomba
65 - 65:1
Clase de verificación/materiales húmedos
S - Control de corte/acero al carbono
Estilo de montaje
5 - 55 Galón (400 lbs)
Opciones del extremo inferior de la bomba
Consulte el manual del operador del modelo
de bomba
Opciones del extremo inferior de la bomba
AC - 66516
AV - 67195-3
AA - 66516-1
TM - 67195-5
AB - 66516-2
TN - 67195-6
TC - 66516-5
TV - 67195-7
TA - 66516-6
AS - 67195-8
TB - 66516-7
TS - 67195-9
AM - 67195-1
AE - 67516-1
AN - 67195-2
AF - 67516-2
Opción de paquete
0 - Ninguna Control básico para el pistón solamente
2 - Controles avanzados del pistón y de la bomba
INGERSOLL RAND COMPANY LTD
209 NORTH MAIN STREET -BRYAN, OHIO 43506
(800) 495-0276
FAX (800) 892-6276
arozone.com
55 Galón
UTILIZAR O REPARAR ESTE EQUIPO.
El idioma original de este manual es el inglés.
06
65
S
5
X
X
X
X
X
X
X
X
AH - 67516-8
AJ - 67516-3
TE - 67516-5
TF - 67516-6
TH - 67516-9
TJ - 67516-7
© 2017
CCN 46761961
TP0665S5XXXXXXXX
TP0665S5XXXXXXXX

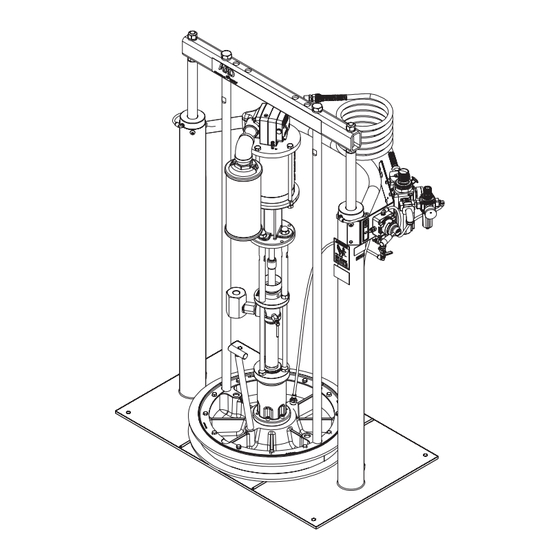

Figura 1
DESCRIPCIÓN GENERAL
Entregando una cadena uniforme y continua del tamaño
adecuado, un sistema de ARO permite que el operador
mantenga la tasa de producción y los estándares de alta cali-
dad de los productos. Mantener los estándares de calidad
garantiza que se obtengan los beneficios del material. Para
maximizar el tiempo de producción del operador, el sistema de
ARO presenta una característica de elevador/pistón integrada
que permite cambiar el tambor con facilidad y rapidez y facilita
la elevación del ensamble de la bomba desde el contenedor.
Los sistemas de ARO están totalmente cerrados sellando el material en
el sistema contra el aire y la humedad, lo que previene el curado
prematuro del material. Esto permite el uso continuo o intermitente del
sistema y tiene en cuenta la necesidad de una limpieza diaria de este.
ES
PUBLICADO: 12-28-12
REVISADO:
5-26-17
(REV: C)
