1950
Ниппель
(1/4 - 18 N.P.T. x 1-5/16")
59756-154
(5/32" o.d.
трубка
x 1/4 - 18 N.P.T.)
Y43-32-C Тройник
(1/4 - 18 N.P.T.)
Y28-1
Тройник
(1/4 - 18 N.P.T.)
59474-158
(5/32" o.d.
Вид B
x 1/4 - 18 N.P.T.)
Вид A
SP0828S5XXXXXXXX (RU)
ПЕРЕЧЕНЬ ДЕТАЛЕЙ/ SP0828S5XXXXXXXX
Ввертное колено
Отсечной клапан
Вид B
651614-2
94980- ( )
Трубка
(5/16 o.d. x 49-1/2" long)
Соединитель
59474-158
(1/4 - 18 N.P.T. x 5/16" o.d.
Вид B
Y6-108-C
Винт с головкой
(3)
(5/8" - 11 x 1-3/4")
Y13-10-C
Шайба
(3)
(5/8")
Y14-625-C
Стопорная шайба
(3) (5/8")
Y12-10-C
Гайка
(3) (5/8" - 11)
1. На наружные резьбовые соединения узла
необходимо нанести анаэробный трубный
герметик.
2. Затягивать следует с усилием 25 футофунтов
(34 Н·м).
3. Затягивать следует с усилием 55 футофунтов
(74 Н·м).
4. Детали, входящие в узел одноколонного
поршневого подъемника 651614-2.
5. Трубка поставляется только в виде
трубопровода 94980-100 (наружный
диаметр 5/16", длина 100')

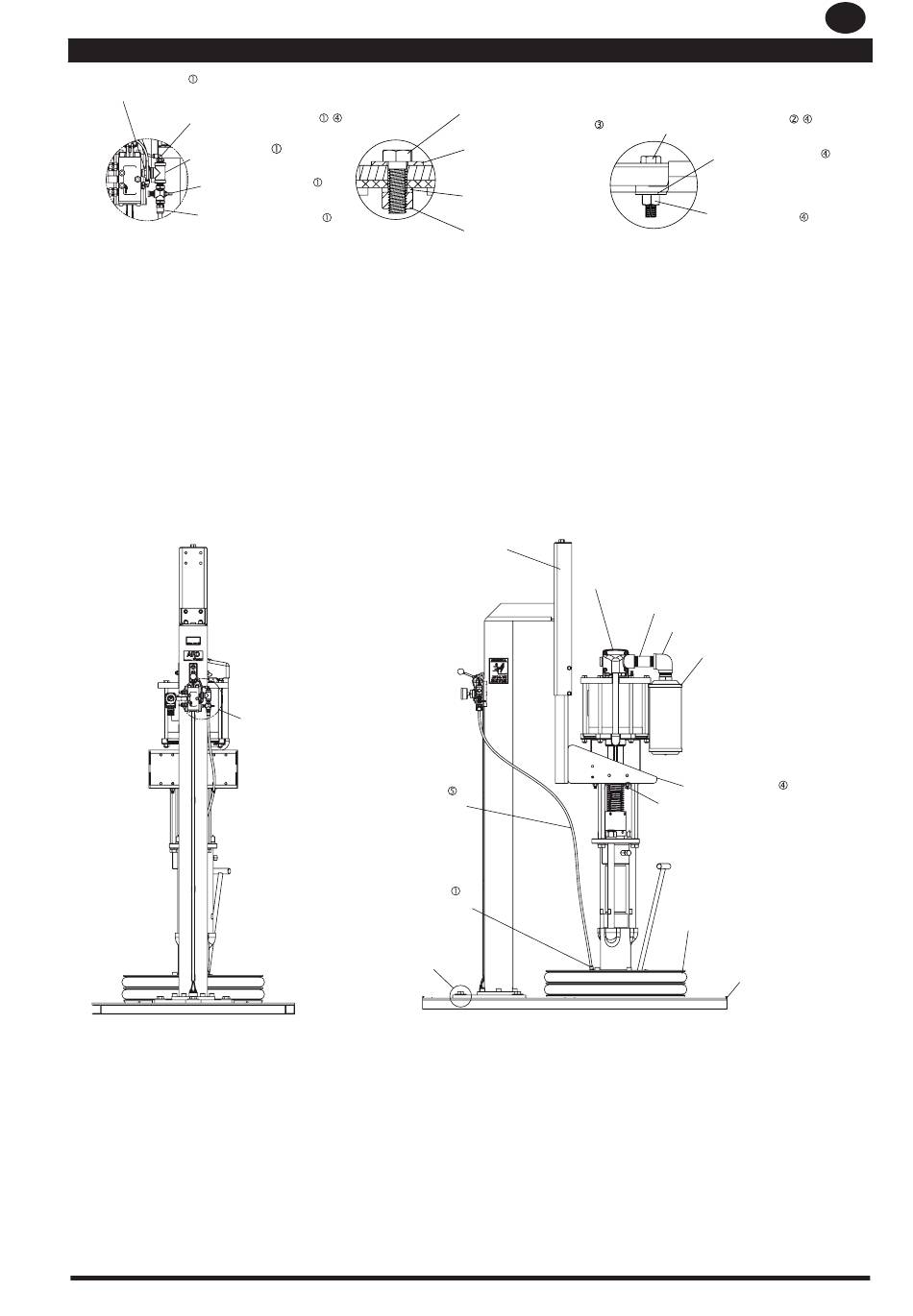

Узел подъемника
AF0828S1XXXXX
рис. 3
Винт с головкой
Y6-68-C (4)
(3/8" - 16 x 1-1/2")
Y13-6-C (4)
Шайба
(3/8")
Y12-6-C
Гайка (4)
(3/8")
Вид B
Узел насоса
Y44-65-C Ниппель
96927
Редукционное колено
94810
Глушитель
67071-2 Кронштейн
Вид C
Узел следящего устройства
(см. таблицу с описанием
модели на стр. 1)
96684
Опорная плита
монтажного узла
RU
31
