1950
Nippel
(1/4 - 18 N.P.T. x 1-5/16")
59756-154
(5/32" o.d.
Buis
x 1/4 - 18 N.P.T.)
Y43-32-C
T-stuk
(1/4 - 18 N.P.T.)
Y28-1
Afsluitklep
(1/4 - 18 N.P.T.)
59474-158
(5/32" o.d.
x 1/4 - 18 N.P.T.)
Weergave A
Weergave A
SP0828S5XXXXXXXX (nl)
LIJST MET ONDERDELEN / SP0828S5XXXXXXXX
Knie (mannelijk)
Connector
Buis
Weergave C
651614-2
Leidingen
94980- ( )
(5/16 o.d. x 49-1/2" long)
59474-158
Connector
(1/4 - 18 N.P.T. x 5/16" o.d.
Weergave B
Y6-108-C
Dopschroef
(3)
(5/8" - 11 x 1-3/4")
Y13-10-C
Afdichtingsring
(3)
(5/8")
Y14-625-C
Borgring
(3) (5/8")
Y12-10-C Moer
(3) (5/8" - 11)
1. Breng anaerobisch pijpafdichtmiddel aan op
mannelijk schroefdraad van de inrichting.
2. Draai aan tot 25 ft lbs (34 Nm).
3. Draai aan tot 55 ft lbs (74 Nm).
4. Items inbegrepen bij Lift/hefcilinder met
enkele balkinrichting 651614-2.
5. Slangen alleen beschikbaar in bulkhoeveel-
heden - 94980-100 (5/16" buitendiameter x
100')

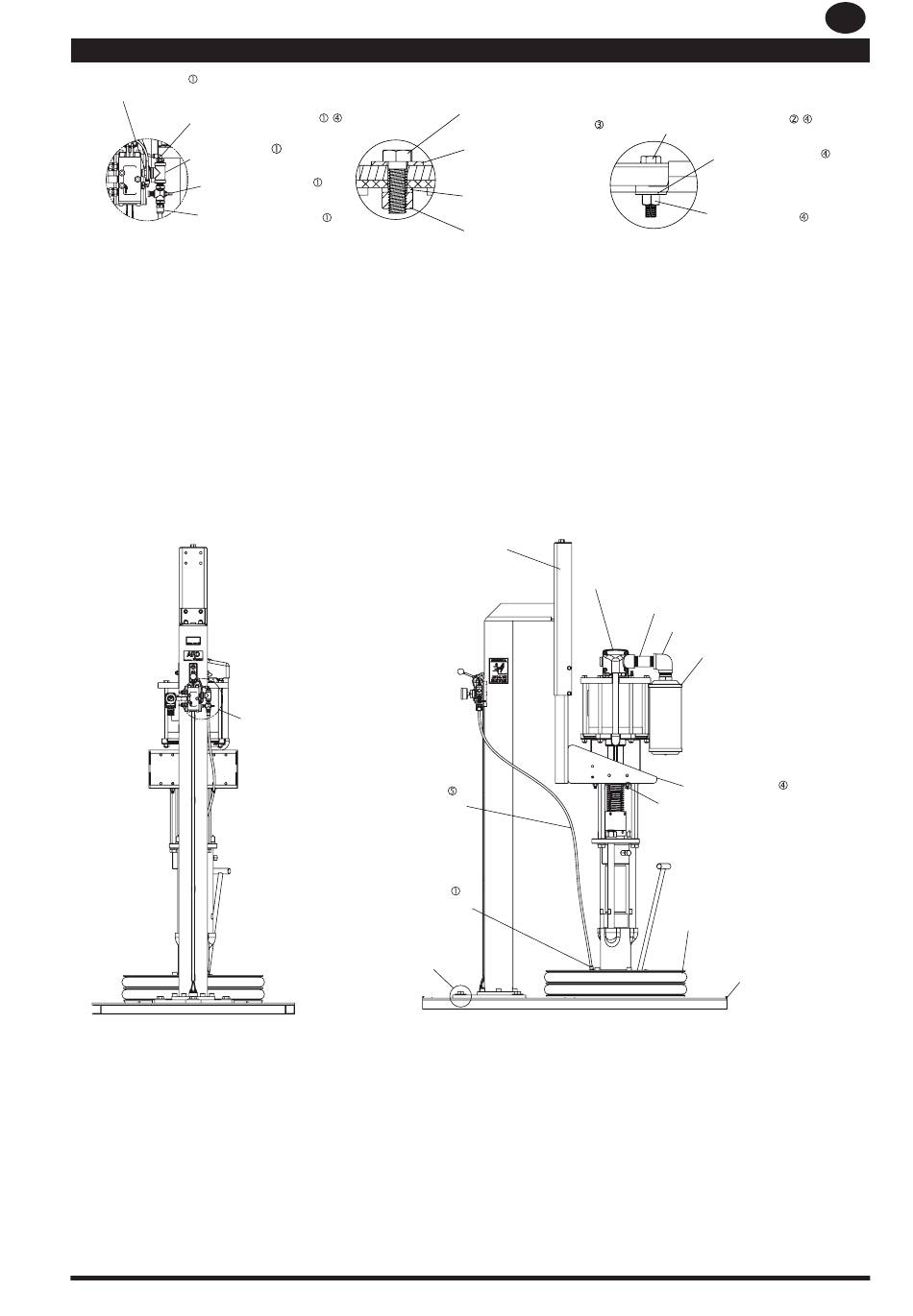

Liftinrichting
AF0828S1XXXXX
Afbeelding 3
Y6-68-C (4)
Dopschroef
(3/8" - 16 x 1-1/2")
Y13-6-C Afdichtingsring (4)
(3/8")
Y12-6-C
Moer (4)
(3/8")
Weergave C
Pompinrichting
Nippel
Y44-65-C
Verloopknie
96927
94810 Uitlaatdemper
67071-2 Beugel
Weergave C
Opvolgerinrichting ((zie overzicht mod-
elbeschrijving op pagina 1)
96684
Montage-inrichting ba-
sisplaat
NL
19
