FR
4.0 INSTRUCTIONS D'UTILISATION
Après avoir effectué les opérations de branchement, placer la pin-
ce de masse sur la pièce à couper, en s'assurant du bon contact
électrique, et plus particulièrement sur les pièce speintes.
1. Pressez l'interrupteur général (O-I ) (Rèf. 1 - Figure 1 Pag. 2.)
sur la position (I).
2. Régler la pression de l'air comprimé 5<P>6 en tournant le
bouton du filtre régulateur (Rèf. 2 - Figure 2 Pag. 3.) et en
contrôlant la valeur de la pression sur le manomètre (Rèf. 3
- Figure 2 Pag. 3.).

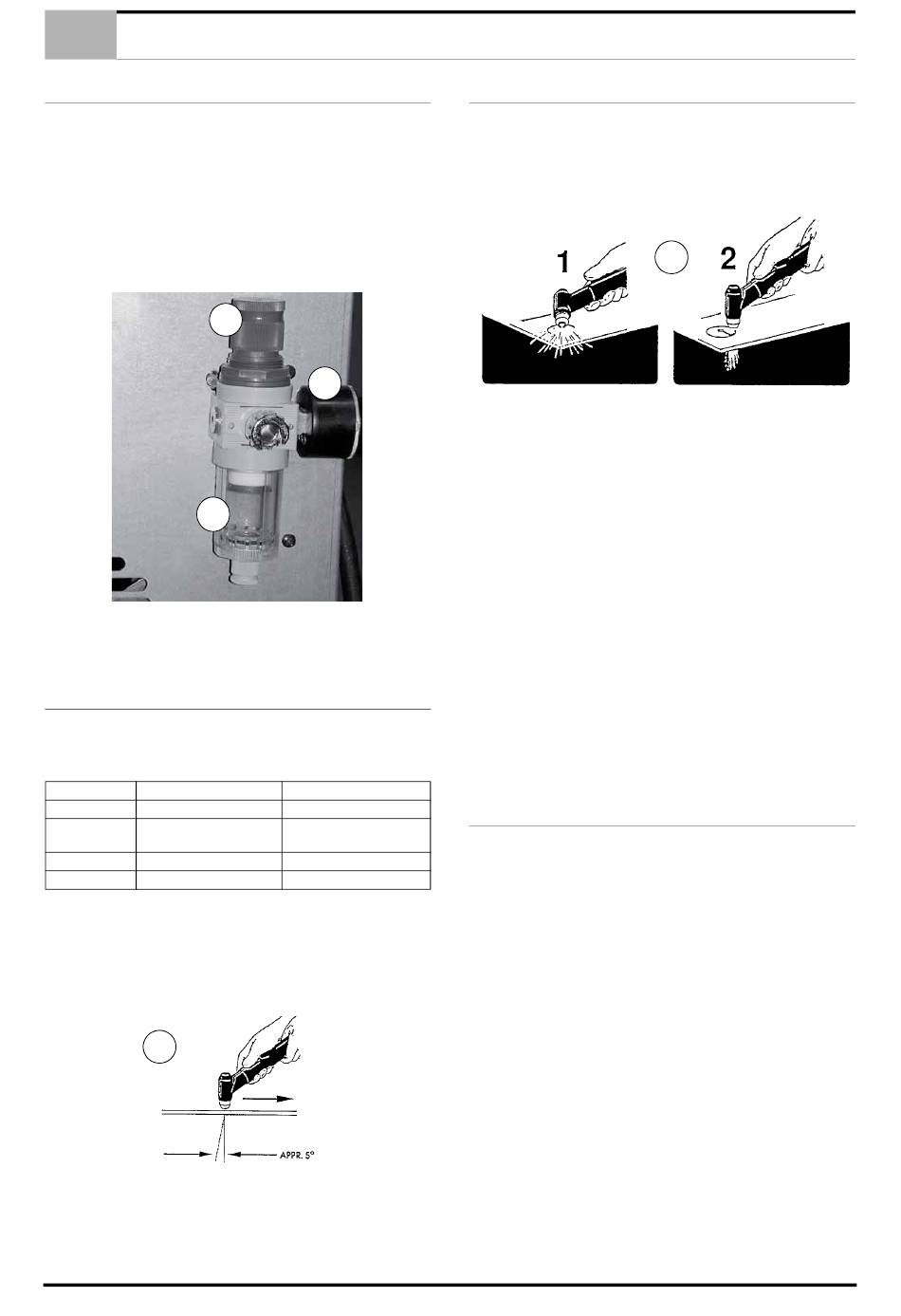

Figure 2.
A
3. Choisir le courant de coupage par le bouton de réglage du
courant (Rèf. 6 - Figure 2 Pag. 3.) situé sur le panneau fron-
tal, en suivant les donneés indiqueésdans le tableau ci-des-
sous.
5.0 FONCTIONNEMENT DE LA TORCHE
Montez la buse et le patin de protection sur la torche ; ces deux
pièces doivent être appropriées au courant que l'on entend em-
ployer conformément aux indications du tableau ci-après:
Courant (Amp) Diamètre de la buse (mm)
30/35A 1 or 1,2
50A 1,2
80/85A 1,4
120A 1,8
Commencer à couper lentement puis augmenter progressivement
la vitesse d'avance jusqu'à obtentio d'une découpe de bonne qua-
lité. Pour commencer une découpe au bord de la tôle, aligner le
centre de la torche avec le bord de la pièce et presser le poussoir
de commande : l'arc s'amorce alors sur le bord de la tôle. Régler
la vitesse de façon à obtenir une découpe propre. Le système
plasma air crée un arc droit (acier inox, aluminium) ou un arc d'at-
taque de 5° (Fig. E) (acier doux).
E
L'arc varie en fonction de la vitesse, du matériau et de l'épaisseur.
INSTRUCTIONS D'UTILISATION
2
3
Type de patin
à contact
à contact -
avec entretoise
avec entretoise
avec entretoise
6.0 PERFORATION.
Il peut être parfois nécessaire de commencer la découpe à l'inté-
rieur de la surface plutôt que sur le bord de la tôle. Le retour de
flamme provoqué par l'opération de perforation peut diminuer la
durée de vie des composants de la torche. Ceci implique donc
d'effectuer la perforation le plus rapidement possible. Pour effec-
tuer une perforation (Fig. F),
incliner légèrement la torche de façon à ce que les particules du
retour de flamme soient soufflées loin de la buse (et de l'opéra-
teur) au lieu de rebondir sur la coupelle de protection de la buse.
Nettoyer les scories incrustées aussitôt que possible. La pulvéri-
sation ou l'immersion de l'extrémité de la torche dans un produit
anti-adhérent minimise l'incrustation des scories.
NOTE. LES CONSEILS SUIVANTS DOIVENT ÊTRE SUIVIS
POUR TOUTES LES OPÉRATIONS DE DÉCOUPAGE.
1. Attendre 5 minutes après la fin du découpage avant d'arrêter
l'appareil, afin de permettre au ventilateur de refroidissement
de dissiper la chaleur présente à l'intérieur du poste.
2. Pour garantir une bonne longévité des compo-sants, ne pas
faire fonctionner l'arc pilote plus longtemps que nécessaire.
3. Manipuler les conducteurs de la torche avec soin et les pro-
téger des risques de détérioration.
4. Pour remplacer les pièces d'usure, n'utiliser que la clé fournie
en dotation.
5. Il n'est pas suffisant de tourner l'interrupteur (O-I ) Réf. 1 sur
la position (O) après avoir terminé la dernière découpe. Dé-
brancher l'alimentation électrique 5 minutes après la fin du
dernier travail.
RELIRE FRÉQUEMMENT LES RÈGLES DE SÉCURITÉ INDI-
QUÉES AU DÉBUT DE CE MANUEL
7.0 DÉFAUTS COURANTS
Sont énumérés ci-dessous les défauts les plus couramment
constatés et leurs causes possibles:
1. Pénétration insuffisante.
a. Vitesse d'avance excessive.
b. Puissance insuffisante.
c. Épaisseur du matériau trop importante.
d. Composants de la torche usés ou endommagés.
2. L'arc principal s'éteint.
a. Vitesse d'avance trop lente.
b. Distance trop grande entre la torche et la pièce.
3. Formation de scories.
a. Mauvaise pression de l'air comprimé.
b. Puissance de coupe non adéquate.
4. Buse brûlée.
a. Courant de coupe trop fort.
b. Buse endommagée ou desserrée.
c. Buse en contact avec la pièce.
d. Scories excessives : pression d'air trop faible.
3 FR
