4.0

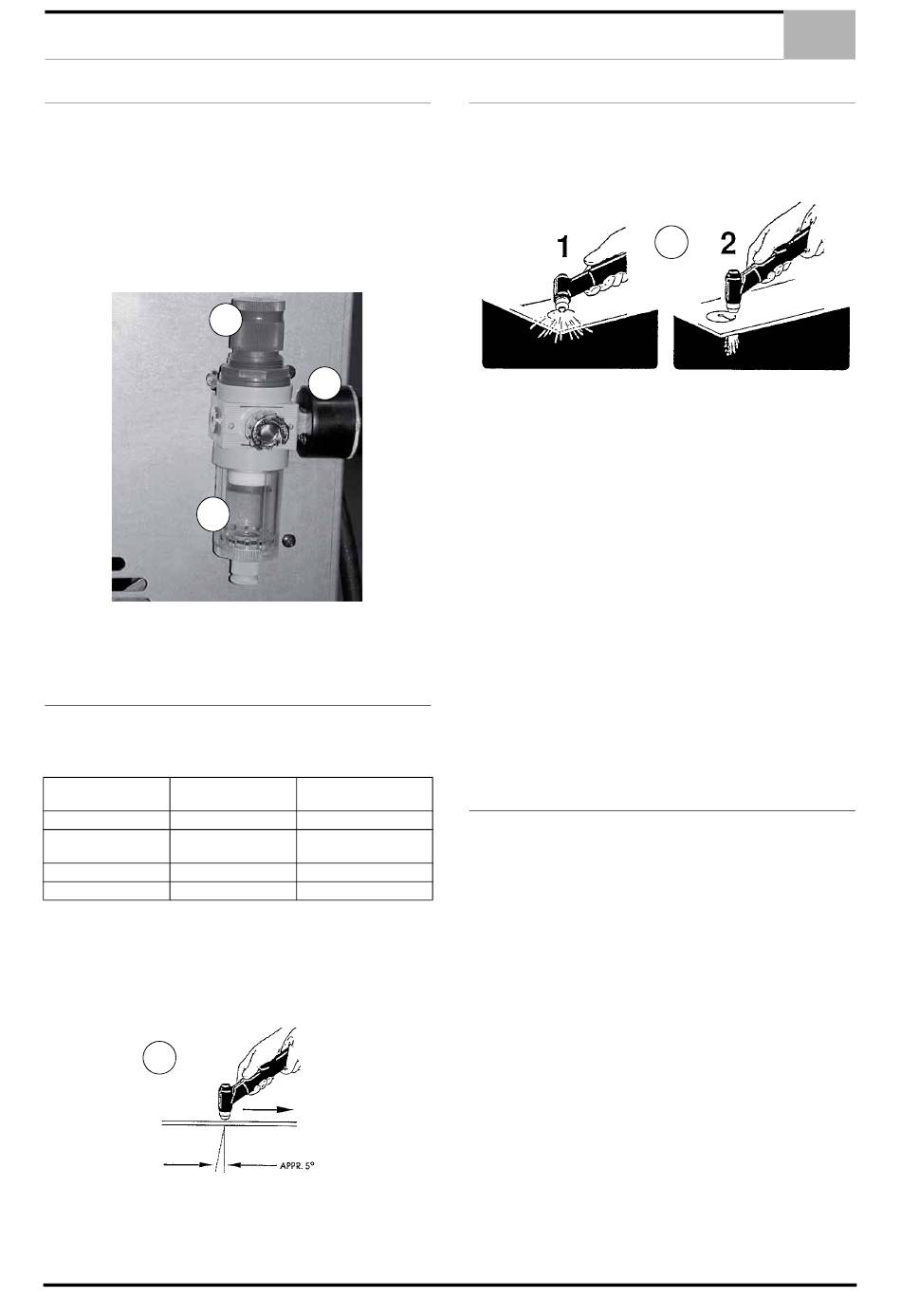

ARBEITSANLEITUNG
Nachdem sie die das geraet nach anleitung angeschlossen ha-
ben, posizionierensie die masseklemme auf dem werstueck und
achten sie auf einen elektrischen kontakt bei lackierten werkstue-
cken.
1.
Schalten sie von pos 0 - I auf eingeschaltet I Pos. 1 - Bild 1
Seite 2..
2.
Die druckluft eistellen Pos. 2 - Bild 2 Seite 3.. regulieren sie
die druckluft auf mit dem drek nopf des filters die eistellung
auf dem manometer pruefen Pos.3 - Bild 2 Seite 3. .
Bild 2.
A
3.
Wählen Sie den Schneidestrom durch den Stufenschalter
Pos.6 - Bild 1 Seite 2. auf dem Vorderpaneel, indem Sie die
in der darunter liegenden Tabelle bezeichnete Angaben fol-
gen.
5.0
BETRIEB DES BRENNER
Die für den jeweiligen Anschlussstrom vorgesehene Düse und
Schutzhaube auf den Brenner montieren. Hierzu die nachfol-
gende Tabelle beachten:
Düsendurchmesser
Stromwert (Amp)
30/35A
1 or 1,2
50A
80/85A
120A
Anfangs langsam schneiden und die Schneidgescchwindigkeit er-
höhen,um die gewünschte schneldqualität zu erhalten. Um schnitt
an der kante eines bieches vorzunehem, wird die brennermitte
enlang der blechkante. Die geschwindigkeit ist auf eine gutes
schneidergebnis abzustimen. Das luftplasma erzeugt einen gera-
den borgen (edelstahl, aluminum) order einen angriffsbogen 5°
schmiedeissen abb.E (edelstahl). Der schneidbogen ist von der
geschwindigkeit, dem wekstoff und der materialstärke abhänging.
E
ARBEITSANLEITUNG
2
3
Haubentyp
(mm)
Kontakt
Kontakt -
1,2
'mit Distanzstück
1,4
mit Distanzstück
1,8
mit Distanzstück
6.0
LOCHSCHNEIDEN
Beheinigen schneidoperationen empfiehit es sich, den schnitt mit-
ten auf dem blech anstelle an der blechkante zu beginnen. Der
flammenrückschiag während des durchschneidens kann die
standzeit der brenner verkürzen. Deshalb ist die gesamte opera-
tion schnellstmöglich durchzuführen. Beim durchscheiden abb.F
den brenner leicht neigen, so daß die schneidpartikel von der
brennerdüse ( und dem bediener) weggeblasen werden, damit sie
nicht den brenner angreifen. Die schuizkappe und die düse mög-
licht nach dem gebrauch von schneidresten und ablagerungen
säubern. Durch die bespritzung order die tauchbehandlung der
schutzkappe mit einer antihaffschicht wird die ablagerung von
schneidresten verrigert.
ANMERKUNGEN. DIE FOLGENDEN HINWEISE SIND FÜR
ALLE SCHNEIDVORGÄNGE ZU BEFOLGEN.
1.
Vor Ausschalten des generators nach dem schneiden 5 mi-
nuten warten. Damit kann das gerät durch den lüfter nachge-
kühit werden.
2.
Im interesse einer langen standzeit der bauteile den steuer-
bogen nicht län ger ats notwendig in betrieb nehmen.
3.
Die brennerleitungen mit umsicht behandeln und nicht be-
schädigen.
4.
Bei umtansch der verschleissteile mit den sicherheitsschus-
sel benucken.
5.
Die schaltung des ON-OFF (6 abb. A) am gerät aut die posi-
tion OFF nach beendigung des schneidvorganges ist nicht
ausreichend, zur sicherheit ist der netzstecker zu ziehen.
DIE SICHERHEITSHINWEISE AM ANFANG DIESES HANDBU-
CHES SIND STETS ZU BEFOLGEN.
7.0
ALLGEMEINE FEHLER BEIM SCHNEIDEN
Unten aufgefuehrt die algemeinen schneidfehler:
1.
Ungenügendes eindringen der schneidflamme.
a. Zu hohe schneidgeschwindigkeit.
b. Zu geringe leistung.
c. Zu dicke materialstärke.
d. Componenten des schneidbrenners verbraucht.
2.
Der schneidbogen erlischt.
a. Zu geringe schneidgeschwindigkeit.
b. Zu geringe schneidabstand.
3.
Schlacke bildung.
a. Gasdruck falsch.
b. Falsche schneidleistung.
c. Componenten des schneidbrenner verbraucht.
4.
Verbannte schneiddüsen.
a. Erhöter strom.
b. Componenten des schneidbrenner verbraucht.
c. Schneiddüse und wekstück berüren sich.
d. Schlackebildung: gasdruck zu hoch.
3 DE
