SI-Control-G Montage- und Bedienungsanleitung
Regelung für Großanlagen zur reinen Warmwasserbereitung bzw. zur Warmwasserbereitung und
Heizungsunterstützung mit dem System Stratos

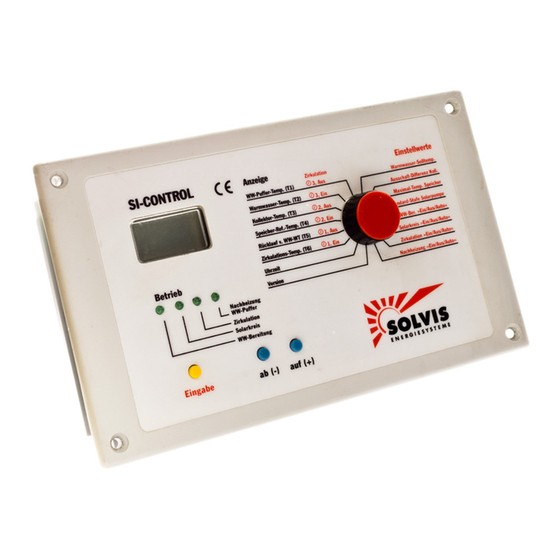

Die SI-Control-G baut auf der u.a. in der Solarbrennwert-
zentrale SolvisMax bewährten SI-Control auf, die eine 4-
Kreis-Regelung mit 6 Temperatureingängen ist.
Der Regler zeichnet sich durch eine einfache Bedienober-
fläche aus. Alle vier Regelkreise können unabhängig von-
einander betrieben werden. Vier Leuchtdioden unterhalb
des Displays zeigen die Funktion des entsprechenden
Regelkreises an.
Die SI-Control-G bietet bei Großanlagen die Möglichkeit,
alle Regelungsfunktionen der Solaranlage in einem Gerät
zu vereinen. Serienmäßig besitzt die SI-Control-G zwei
drehzahlgeregelte Ausgänge, zwei Schaltausgänge sowie
einen potentialfreien Ausgang.
*15410*
Art. Nr.: 15410
Mit der SI-Control-G lassen sich
• die Solaranlage,
• die Warmwasserbereitung,
• die Zirkulation sowie
• die Nachheizung des Warmwasser-
Puffervolumens
steuern und
• die Kommunikation mit weiterer
Mess- und Regeltechnik
herstellen.
Technische Änderungen vorbehalten
P 70
02.17 / 15410-1a
