3. Montage

Min. 100 mm
2
Pour des raisons de CEM, la plaque de montage doit
être réalisée dans un matériau électriquement con-
ducteur, par ex. du fer.
Deux fourches de montage, l'une de chaque côté de
la vis de blocage, doivent être fixées, par ex. à l'aide
de vis autotaraudeuses.
30

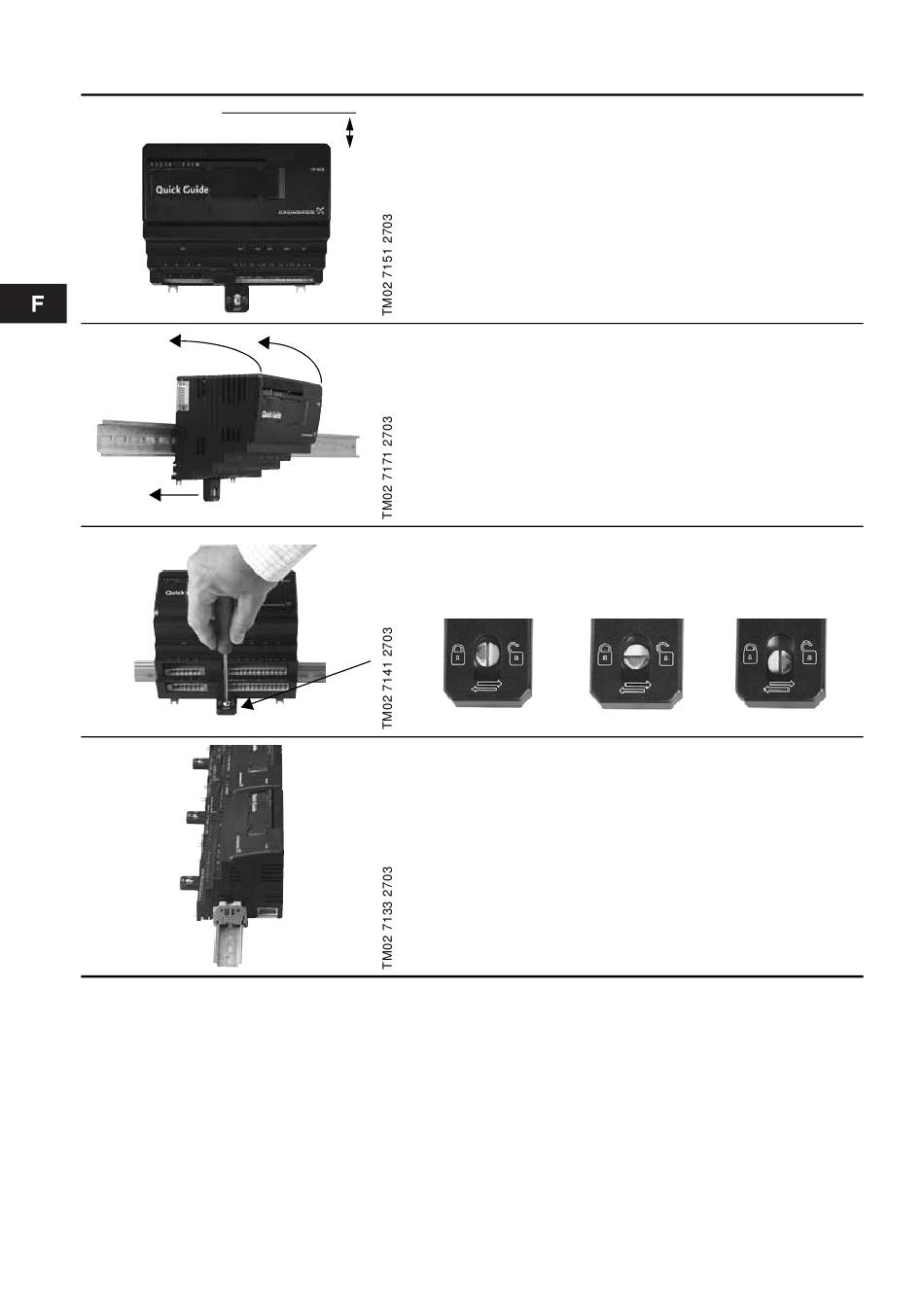

Le module IO 403 doit être installé sur un rail DIN standard
35 mm (EN 50022). Hauteur recommandée 7,5 mm.
Les dimensions du module figurent dans le paragraphe
13. Dimensions. Toutes les dimensions sont indiquées en mm.
Nota :
• Placer l'unité CU 401 de manière à laisser suffisamment de
place pour installer un modem, une carte CompactFlash et
un bus de communication.
• Placer l'unité CU 401 à gauche des modules d'expansion et
en accord avec la notice de la carte CompactFlash.
• Terminateur, voir paragraphe 8. Terminateur.
• Installer le module IO 403 en accrochant d'abord sa partie
supérieure au rail DIN puis sa partie inférieure.
• Installer les bornes et tourner la vis de blocage vers
la position "verrouillée".
Utiliser un tournevis 6 mm pour vis à fente.
Position de glissement
Verrouillée
• Si les modules sont installés à la verticale, il est recom-
mandé d'installer les butées fournies sur le rail DIN, c'est-à-
dire au-dessous du module inférieur.
Deverrouillée
