4. Montaż
2
Z uwagi na zakłócenia elektromagnetyczne płytka
montażowa musi być wykonana z materiału
przewodzącego, np. żeliwa.
Należy zamocować dwie sztuki widełek
montażowych po każdej stronie śruby blokującej.
122

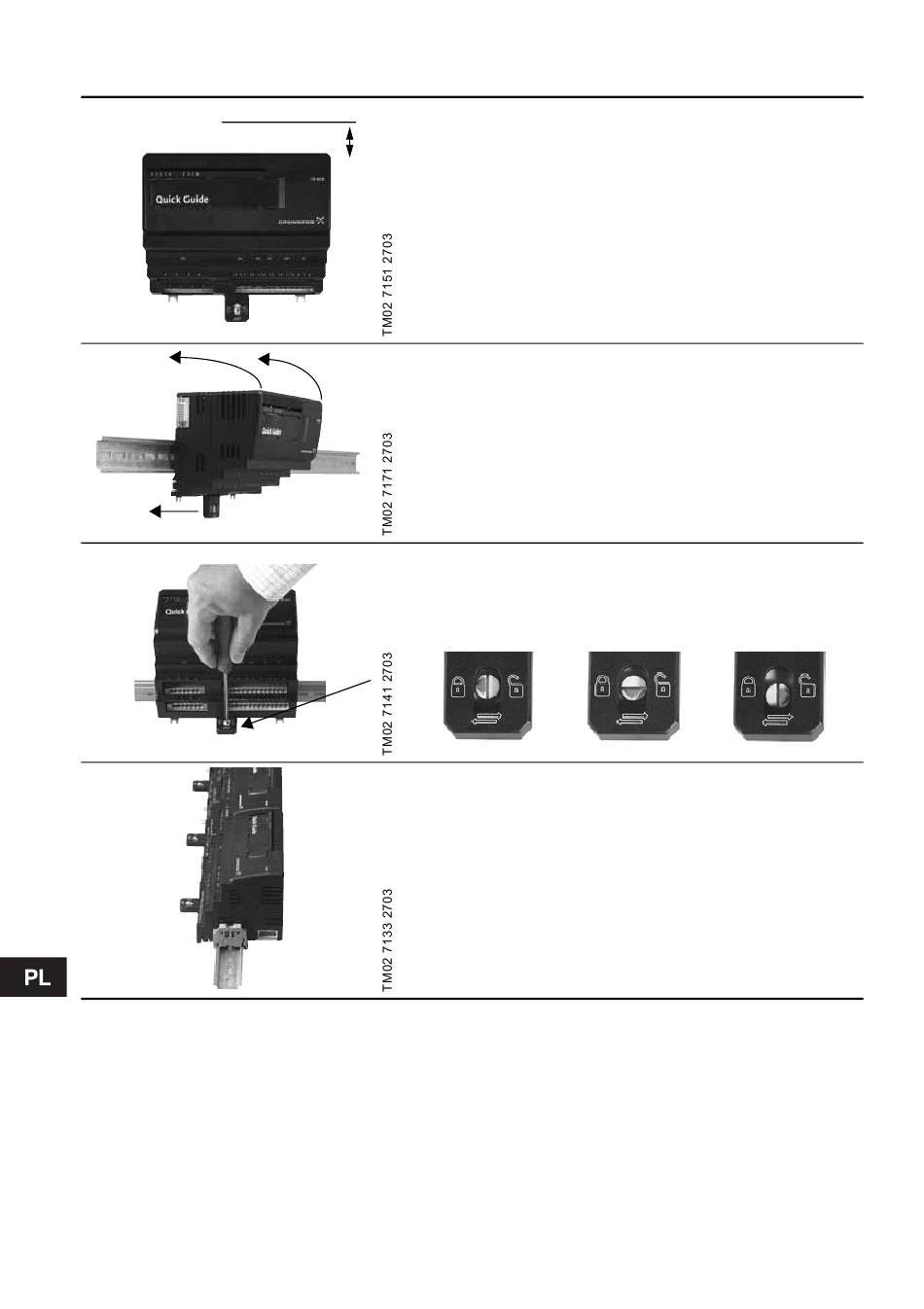

Moduł IO 403 należy montować na znormalizowanej szynie
DIN 35 mm (EN 50022). Zalecana wysokość 7,5 mm.
Min. 100 mm
Wymiary modułu są przedstawione w rozdziale 14. Wymiary.
Wszystkie wymiary podane są w mm.
Rada:
• Umieścić jednostkę CU 401, tak aby pozostawić przestrzeń
wystarczającą do zamontowania modemu, karty
CompactFlash i komunikacji bus.
• Umieść jednostkę CU 401 na lewo od modułów
rozszerzająych zgodnie z instrukcjami dla karty
CompactFlash.
• Zaślepka, patrz rozdział 9. Zaślepka.
• Zamontuj moduł IO 403 zaczepiając najpierw górną część
modułu na szynie DIN a następnie jego dolną część.
• Podłącz przewody i obróć śrubę blokująca na pozycję
"zablokowana".
Użyj do tego celu śrubokrętu 6 mm.
• Jeżeli moduły montowane są pionowo to zaleca się
zamontowanie pod najniżej położonym modułem końcówek
blokujących dostarczanych razem z szyną DIN.
Pozycja umożliwiająca
Zablokowana przesuw modułu
Odblokowana
