7. Bus μονάδας
8. Τερματιστής
9. Αντικατάσταση της ΙΟ 403

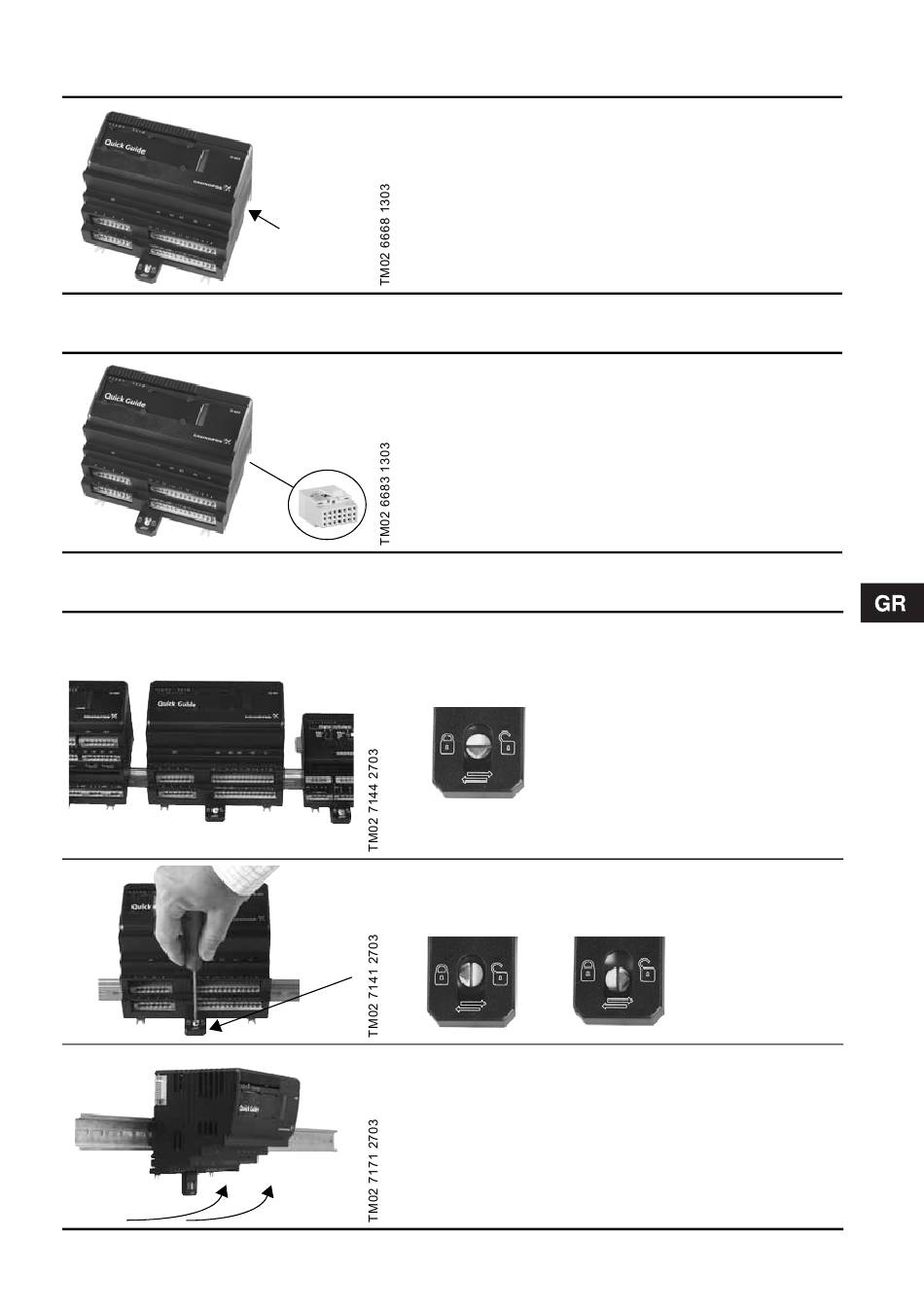

Το bus μονάδας είναι η ηλεκτρική σύνδεση μεταξύ των
μονάδων. Μπορούν να συνδεθούν μέχρι 12 μονάδες.
Η συνολική κατανάλωση ρεύματος δεν πρέπει να
υπερβαίνει
• τα 2 A σε 24 V και
• τα 1,5 A στα 5 V.
Βλέπε οδηγίες εγκατάστασης και λειτουργίας για την εν
Bus μονάδας
λόγω μονάδα.
• Η τελευταία μονάδα στη σειρά πρέπει να τερματίζεται
• Κλείστε την παροχή ρεύματος προς την CU 401.
• Γυρίστε τη βίδα ασφαλείας στη "θέση ολίσθησης".
Χρησιμοποιήστε ένα κατσαβίδι 6 mm για αυλακωτές βίδες.
Θέση ολίσθησης
• Σπρώξτε τις μονάδες, που είναι τοποθετημένες δίπλα στην
ΙΟ 403 και έρχονται σε επαφή με το bus μονάδας, μακριά
από την ΙΟ 403 (περίπου 15 mm σε κάθε πλευρά).
• Αφαιρέστε τους ακροδέκτες και στρέψτε τη βίδα ασφάλισης
στη θέση "ξεκλείδωτο".
• Βγάλτε τη μονάδα ΙΟ 403 από τη ράγα DIN
ανασηκώνοντάς τη από το κάτω μέρος.
από έναν τερματιστή.
Βλέπε σχήμα.
Κλειδωμένο Ξεκλείδωτο
