MONTERING AF ANLÆGGET PÅ KØLERUMMET
Portalversion

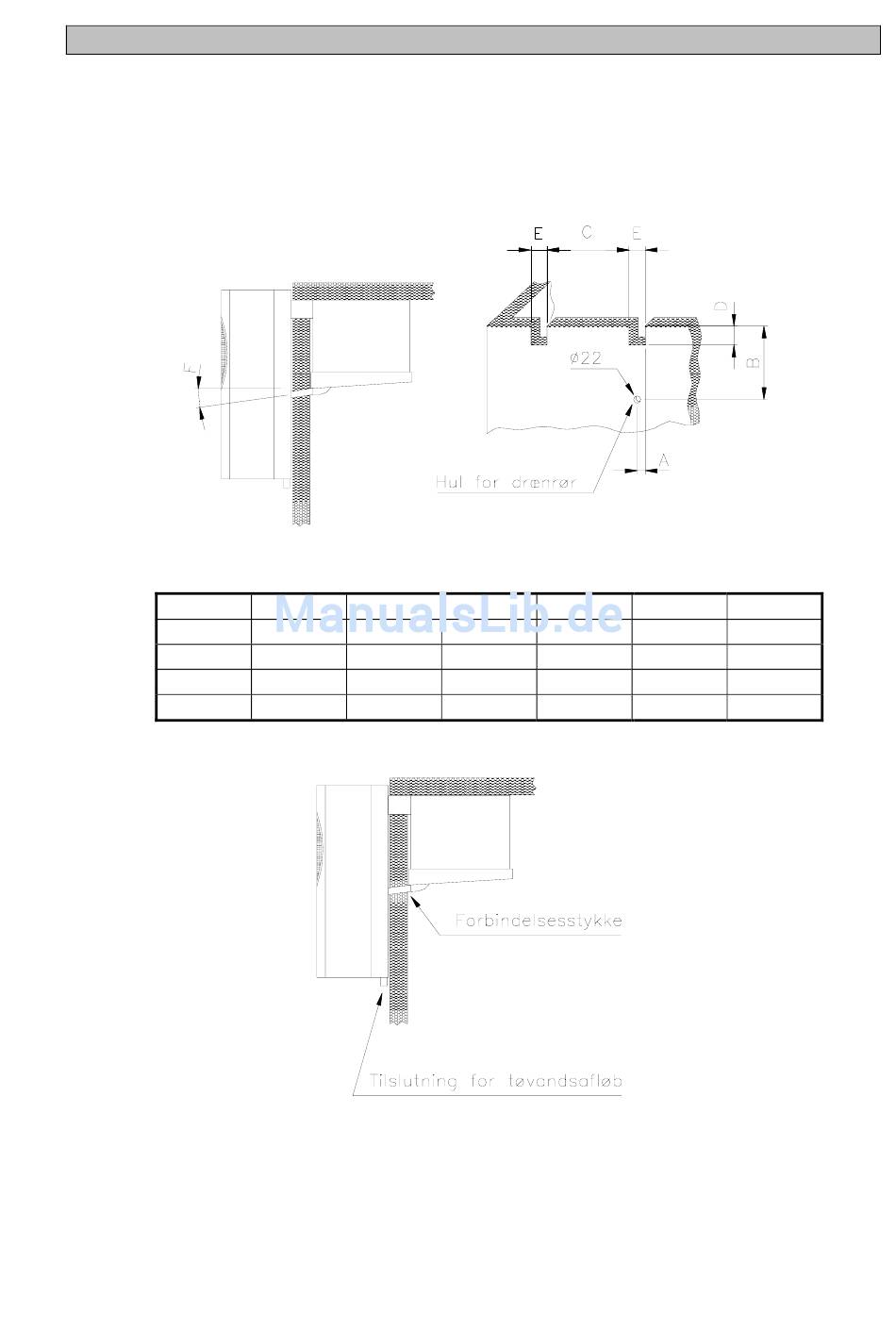

Før anlægget monteres, er det nødvendigt at lave udskæringer og huller som vist på
fig. 1.
Fastgør anlægget med passende skruer (fig. 4)
Fig. 1
GM1
GM2
GM3
Når anlægget er placeret på kølerummet, færdiggøres tilslutningen mellem
fordamperens afløbsbakkestuds og det hul, der er klargjort i kølerumsvæggen, ved
hjælp af den medleverede fitting. Fastgør fittingen med de rette skruer.
76-504-0914
A
B
mm
mm
19
316
19
316
19
425
C
D
mm
mm
288
83
503
83
503
83
E
F
mm
a°
43
6
43
6
43
6
4
