Gram SF 930 Bedienungsanleitung
Verwandte Anleitungen für Gram SF 930
Inhaltszusammenfassung für Gram SF 930

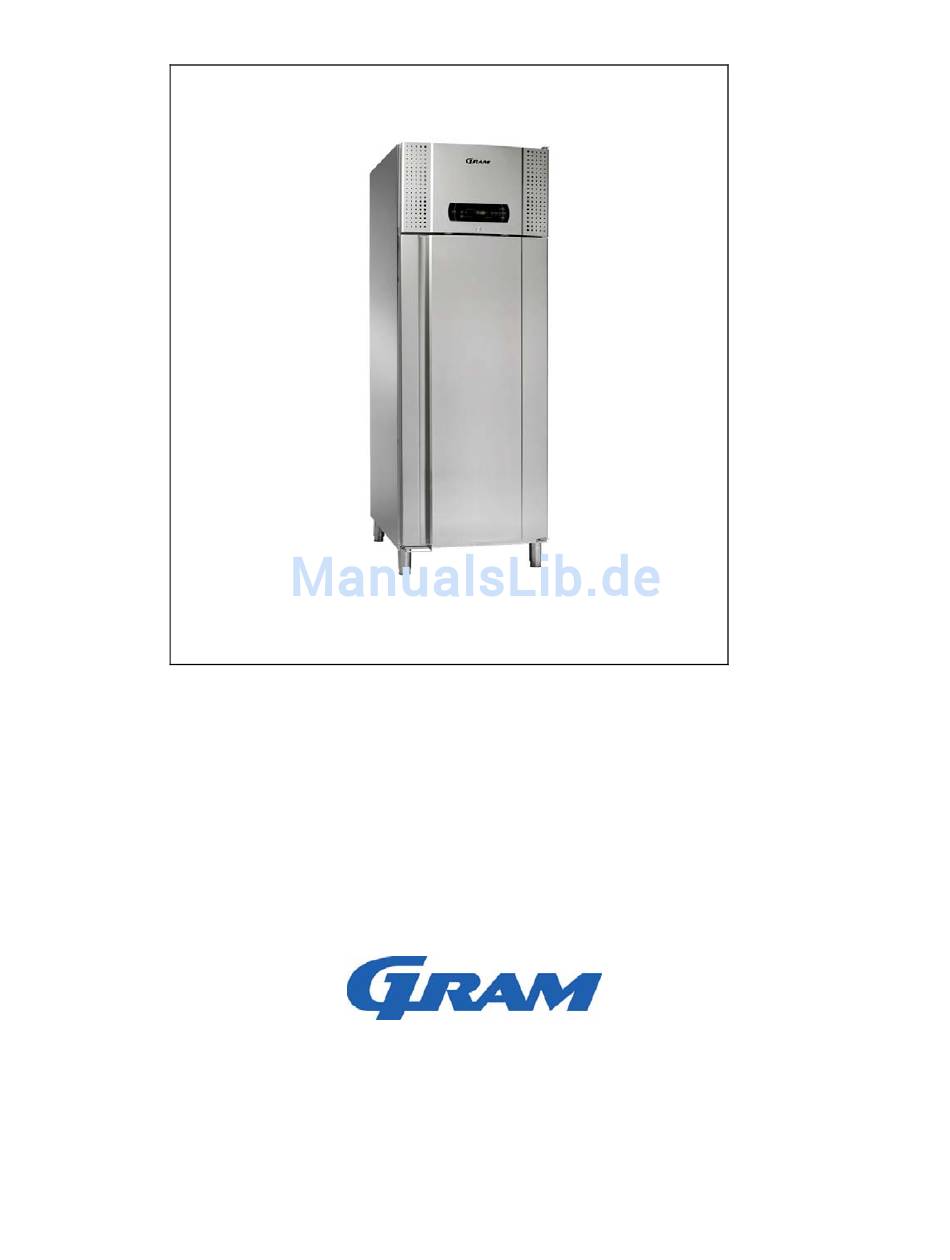

- Seite 1 SF 930 Betjeningsvejledning Instructions for use Bedienungsanleitung Mode d'emploi Gebruiksanwijzing Bruksanvisning 765041477 Rev 000...
- Seite 5 Inhalt Verwendungszweck ......................47 Sicherheitshinweise ......................48 Aufstellen ..........................49 Produktbeschreibung ......................52 Elektrischer Anschluss ......................53 Anweisungen zum täglichen Gebrauch ................54 Inbetriebnahme ........................56 Zeitgesteuertes Kühlen (hard chill) ..................57 Temperaturgesteuertes Kühlen (hard chill) ................. 57 Temperaturgesteuertes Kühlen (soft chill) ................58 Lagerprogramm ........................
- Seite 7 Inhoud Toepassingsgebied ......................84 Veiligheidsinformatie ......................85 Plaatsing van de koelkast ....................86 Algemene beschrijving van het product ................89 Elektrische aansluiting ......................90 Algemeen gebruik ........................ 91 Inbedrijfstelling ........................93 Op tijd geregelde afkoeling (hard chill) ................94 Temperatuurgeregelde afkoeling (hard chill) ............... 94 Temperatuurgeregelde afkoeling (soft chill) ................
-
Seite 47: Verwendungszweck
DEUTSCH Vielen Dank dafür, dass Sie sich für ein Produkt von Gram Commercial A/S entschieden haben. Diese Gebrauchsanleitung erläutert Ihnen die Aufstellung, den Betrieb sowie die Instandhaltung Ihres neuen Gerätes. Bevor unsere Produkte das Werk verlassen werden sie vollständig auf Funktion und Qualität getestet. -
Seite 48: Sicherheitshinweise
Achtung Missachtung dieser Anweisungen kann zur Beschädigung oder Zerstörung des Produktes führen. Vær opmærksom på, at Gram Commercial A/S har taget forholdsregler for at sikre sikkerheden af produktet er i orden. Bitte lesen sie folgende Sicherheitswarnungen gründlich durch: Es ist wichtig, dass allen, die das Produkt aufstellen, anschließen oder gebrauchen, diese Gebrauchsanleitung zugänglich ist. -
Seite 49: Aufstellen
Aufstellen Bei der Anlieferung ist das Gerät auf unbeschädigte Verpackung zu untersuchen. Falls die Verpackung beschädigt ist, ist zu entscheiden, ob diese Schäden zu einer Beschädigung des Gerätes schließen lassen. Bei offensichtlichen Schäden, nehmen sie bitte Kontakt zu Ihrem Händler auf. Die Transportpalette ist zu entfernen, indem die beiden Schrauben entfernt werden, welche die Palette mit dem Geräteboden verbinden. - Seite 50 Wegen des großen Gewichts des Gerätes kann sich loser Bodenbelag unter dem Gerät verkanten bzw. fester Bodenbelag beschädigt werden, wenn das Gerät bewegt. Korrekte Aufstellung des Gerätes gewährleistet größtmögliche Effektivität im Gebrauch. Der Aufstellort soll trocken und ausreichend belüftet sein Für einen effektiven Betrieb ist die Erwärmung der Aussenfläche durch direktes Sonnenlicht und andere Wärmequellen zu vermeiden.
- Seite 51 Das Gerät darf maximal 75mm von einer Wand entfernt aufgestellt werden. Optimal ist, dass das Gerät so dicht als möglich an einer Wand positioniert wird. Fig. 4 765041477 Rev 000...
-
Seite 52: Produktbeschreibung
Produktbeschreibung Türdichtung Luftansaugöffnung Tür Luftverteilungsplatte Röste für aufbewarung Fusspedal Fig. 5 765041477 Rev 000... -
Seite 53: Elektrischer Anschluss
Elektrischer Anschluss Das Gerät kann durch den Benutzer selbst angeschlossen werden. Bitte lesen Sie hierzu die nachstehenden Hinweise gründlich durch. Der Netzanschluss 220-230 V/50 Hz erfolgt an eine Steckdose mit geerdetem Schutzkontakt („Schuko“, CEE). Schließen Sie das Gerät nur an die auf dem Typenschild angegebene Netzspannung an. -
Seite 54: Anweisungen Zum Täglichen Gebrauch
Trennen Sie das Gerät vom Stromnetz, wenn Sie Betriebsstörungen feststellen oder wenn Sie elektrische Teile des Gerätes zur Instandsetzung oder Reinigung demontieren oder wieder montieren. Reparaturen an der elektrischen Ausrüstung dürfen nur durch zugelassene Fachkräfte vorgenommen werden, welche über ausreichende Kenntnisse unserer Produkte verfügen. Setzen Sie das Gerät nicht in Betrieb, bevor alle Gehäuseteile montiert sind, so dass keine stromführenden oder rotierenden Teile berührt werden können. - Seite 55 Vor den Luftaustrittsöffnungen niemals Glasflaschen platzieren, sie können dort gefrieren und platzen. Beim Beladen des Gerätes mit Ware ist darauf zu achten, dass ein Abstand zwischen den einzelnen Packstücken gegeben sein muss, damit die Luft weiterhin ausreichend zirkulieren kann. Feuchte oder stark riechende Waren sind abzudecken oder mit Folie zu schützen, um Austrocknung oder die Beeinträchtigung des Geschmacks anderer Waren zu vermeiden.
-
Seite 56: Inbetriebnahme
Inbetriebnahme Übersicht über das Display: Zeitgesteuertes Kühlen (hard) On/off Soft chill Auftauen Programmstart Soft Program start Hard Abtauen Änderung von Zeit/Temperatur Hard chill Den Schrank an das Stromnetz anschließen. Den Schrank mit der Taste ON/OFF einschalten; alle Dioden leuchten für wenige Sekunden. -
Seite 57: Zeitgesteuertes Kühlen (Hard Chill)
Zeitgesteuertes Kühlen (hard chill) Dieses Programm ist ausschließlich zeitgesteuert. Die Temperaturen von Luft und Schrankinhalt werden also nicht berücksichtigt. Das Programm wird folgendermaßen gestartet: Die -Taste drücken. Das Display zeigt für eine Sekunde [ HCL ]. Danach wird eine Zeit in Stunden und Minuten angezeigt. -
Seite 58: Temperaturgesteuertes Kühlen (Soft Chill)
Temperaturgesteuertes Kühlen (soft chill) Das Programm wird ausschließlich vom Raumfühler gesteuert. Die Lufttemperatur um das Kühlgut wird also berücksichtigt. Die Zeit hat keinen Einfluss auf den Programmablauf. Oberflächentemp. Kerntemp. Lufttemp. Temperaturvorgabe Zeit [h] Soft chill-Diagramm Die Kälteanlage arbeitet mit Start-/Stopp-Zyklen auf einer Rampensteigung zur eingestellten Lagertemperatur. -
Seite 59: Lagerprogramm
Lagerprogramm Nach Ende des Abkühlvorgangs wird automatisch abgetaut. Danach startet der Schrank das Lagerprogramm. Temperaturkontrolle: Mit dieser Taste können Sie die eingestellte Temperatur anzeigen. Die Temperatur wird im Display angezeigt. Temperatureinstellung: Temperatur erhöhen: Halten Sie gedrückt, und drücken Sie gleichzeitig . -
Seite 60: Auftauen
Auftauen Zum Auftauen wird das Abtauheizelement verwendet, das mit Hilfe der vom Raumfühler gemessenen Temperatur gesteuert wird. Das Programm endet, wenn sich die Lufttemperatur nicht mehr verändert. Das Auftauprogramm kann nur dann starten, wenn der Grenzwert zwischen +2C und +8C eingestellt ist. Das Auftauprogramm wird folgendermaßen gestartet: ... -
Seite 61: Tauwasser
Staubsauger. Schrank wieder einschalten. Nach ca. einer Stunde läuft der Schrank wieder normal. Falls beide Punkte erneut aufleuchten, Kundendienst rufen. ACHTUNG! Gilt nur für Schränke mit eingebautem Kompressor. - o - Türalarm. Ein akustisches Signal ertönt, wenn die Tür mindestens fünf Minuten lang geöffnet bleibt. -
Seite 62: Schließmechanismus Der Tür
Schließmechanismus der Tür Die Tür ist mit einem selbstschließenden System versehen. Der Fußpedalöffner ist eine praktische Hilfe, wenn Sie die Hände voll haben. Stromausfall Die eingestellte Temperatur bleibt auch bei Stromausfall bis zum selbsttätigen Start gespeichert. Nur bei sehr langen Stromausfällen kann der Speicherwert verloren gehen - die Steuerung greift dann auf die ab Werk eingestellte Temperatur zurück. -
Seite 63: Außerbetriebnahme Für Einen Längeren Zeitraum
Außerbetriebnahme für einen längeren Zeitraum Wird das Gerät für einen längeren Zeitraum außer Betrieb genommen, muss der Innenraum, die Tür und die Türdichtung gründlich mit einer schwachen Seifenlösung gereinigt werden. Ablagerungen von aufbewahrten Lebensmitteln können zu Schimmel- und Pilzbildungen führen. Wartung und Kundendienst Die Wartung eines Kältesystems mit hermetischem Kompressor beschränkt sich auf eine gelegentliche Reinigung. -
Seite 64: Eg-Konformitätserklärung
EG-Konformitätserklärung Wir, Gram Commercial A/S, erklären hiermit alleinverantwortlich, dass folgende Produkte: Name: GRAM PLUS GRAM TWIN GRAM PLUS D GRAM EURO GRAM MIDI GRAM ROLL-IN GRAM COMBI GRAM BAKER GRAM MARINE Kältemittel: R134a, R404A, R290 auf die sich diese Erklärung bezieht, allen grundlegenden Anforderungen und sonstigen Bestimmungen der Richtlinien des Europäischen Parlaments und des Rates entsprechen. - Seite 123 765041477 Rev 000...
