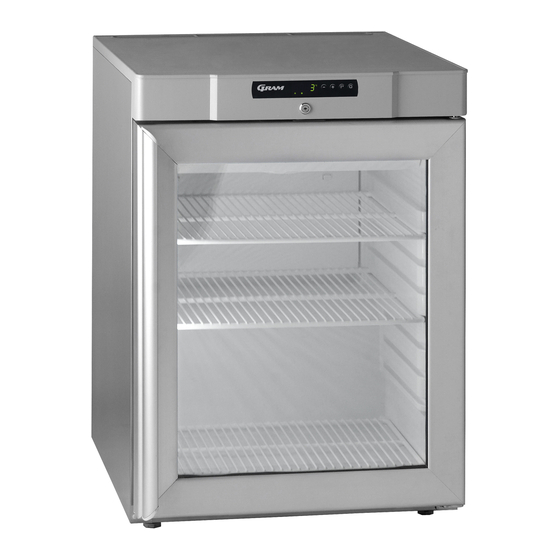

Der Link zum Gram Kühlschrank Compact K 410 RG L1 6N bei Kälte-Berlin
Gram Deutschland GmbH
Ausgabe:
Datum
Verfasser:
22-02-2010
JOUL
Hardwarestand:
Softwarestand:
Technische Dokumentation
Bedienungs- u. Servicemanual
COMPACT 210 / 410
Änderungsstand:
Datum:
Bearbeiter:
15-04-2010
Vers.
Vers.
Vers.:
JOUL
1.1
Ihr Gram Fachhändler :
Kälte-Berlin
Am Pfarracker 41
12209 Berlin
Fon: +49 (0) 30 / 74 10 40 22
Fax: +49 (0) 30 / 74 10 40 21
eMail: info@kaelte-berlin.de
Internet: http://www.kaelte-berlin.com
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gram COMPACT K 410
Inhaltszusammenfassung für Gram COMPACT K 410
- Seite 1 Der Link zum Gram Kühlschrank Compact K 410 RG L1 6N bei Kälte-Berlin Seite 1 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Hardwarestand: Vers.
-
Seite 2: Inhaltsverzeichnis
Seite 2 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Inhalt Inbetriebnahme Aufstellen / Einbau Kippsicherung Stromanschluß Bedienung Bedienelemente Temperatureinstellung Temperaturalarm Türalarm Löschen von Alarmmeldungen Fehlerkodes (Temperaturfühler) -
Seite 3: Aufstellen/Einbau
Seite 3 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Aufstellen/Einbau Der Einbauort sollte trocken und ausreichend belüftet sein. Achtung! Die zur Gewährleistung eines optimalen Betriebs des Schrankes erforderliche Umgebungstemperatur liegt zwischen +16° C und + 30°... -
Seite 4: Kippsicherung
Seite 4 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Wichtig! (Nur für Schränke mit Glastür) Es muss eine Kippsicherung angebracht werden, die verhindert, dass der Schrank beim Öffnen der Tür nach vorn kippt. -
Seite 5: Stromanschluß
Seite 5 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Aufstellung / Stromanschluß Das Gerät darf nicht im Freien genutzt werden. Netzanschluss 220-230 V/50 Hz an eine geerdete Steckdose (Schuko). -
Seite 6: Temperatureinstellung
Seite 6 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Kontrollleuchten: Im Display befinden sich folgende Kontrollleuchten: Kompressor. Leuchtet, wenn der Kompressor läuft. Blinkt während der Temperatureinstellung. -
Seite 7: Temperaturalarm
Seite 7 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Temperaturalarm Die Steuerung ist mit einem Temperaturalarmsystem ausgestattet, der die Schrankinnentemperatur ständig überwacht. leuchtet im Alarmfall. -
Seite 8: Löschen Von Alarmmeldungen
Seite 8 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Löschen von Alarmmeldungen Taste drücken und eine Sekunde lang gedrückt halten. Auf oder drücken, bis das Display ”rLS”... -
Seite 9: Tastensperre
Seite 9 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Tastensperre Die Tastatur kann gesperrt und damit gegen unberechtigten Gebrauch geschützt werden. Sperren der Tastatur: Die Tasten gleichzeitig für eine Sekunde drücken;... -
Seite 10: Reinigung
Seite 10 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Reinigung: Den Schrank vor der Reinigung von der Versorgungsspannung trennen. Der Schrank sollte regelmäßig gereinigt werden. Dazu eine milde Seifenlauge verwenden. Keine Reinigungsmittel verwenden, die Kratzer verursachen können. -
Seite 11: Einstellen Der Serviceparameter
Seite 11 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Serviceparameter: Die Serviceparameter werden wie folgt eingestellt: drücken und gedrückt halten, im Display erscheint „PA“... -
Seite 12: Parameterliste
Seite 12 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL „0“ ”149” Der Wert ist durch Drücken der Tasten oder auf Wert einzustellen (Passwort für das Laden der Werkseinstellungen) und erneut die Taste drücken. -
Seite 13: Beschreibung
Seite 13 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Kompressorschutzfunktion: Einheit K 210/410 F 210/410 Beschreibung Kompressor-Einschaltverzögerung nach Spannungsaufsfall (3) minimale Zeit zwischen zwei Kompressor- Startvorgängen (4) (5) - Seite 14 Seite 14 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Einheit K 210/410 F 210/410 Beschreibung Temperaturgrenze für Abtauung wenn ° C/° F (1) d8=2 oder d8=3 und Bedingung 2 erfüllt Temperaturgrenze für Abtauung wenn...
- Seite 15 Seite 15 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Verdampferlüfter: Einheit K 210/410 F 210/410 Beschreibung Funktion des Verdampferlüfters 0=deaktiviert 1=eingeschaltet 2=parallel mit Kompressor 3=abhäng von F1...
-
Seite 16: Erläuterungen Zur Parameterliste
Seite 16 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Erläuterungen zur Parameterliste (1) Maßeinheit ist abhängig von P2 (2) Parameter mit Temperaturwerten sind nach Änderung von P2 entsprechend... -
Seite 17: Schaltplan K 210/410
Seite 17 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Schaltplan K 210 / 410:... -
Seite 18: Schaltplan F 210/410
Seite 18 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Schaltplan F 210 / F410... -
Seite 19: Schaltplan Kg 210/410
Seite 19 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Schaltplan KG 210 / 410... -
Seite 20: Schaltplan Fg 210/410
Seite 20 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Schaltplan FG 210 / FG 410 ( In Vorbereitung) -
Seite 21: Umschlagen Der Tür
Seite 21 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Umschlagen der Tür: Die Tür kann von rechts auf links, bzw. umgekehrt angeschlagen werden. Modelle mit massiver Tür: Der Umbau von Rechtsanschlag auf Linksanschlag erfolgt wie folgt: 1. -
Seite 22: Montage Von Beinen / Rollen
Seite 22 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Montage von Rollen / Beinen: (in Vorbereitung) -
Seite 23: Montage Des Zusammenbaubeschlages (Modelle 210)
Seite 23 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Montage des Zusammenbaubeschlages... - Seite 24 Seite 24 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL...
- Seite 25 Seite 25 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL...
-
Seite 26: Ersatzteilbestellungen / Technischer Support
Seite 26 Gram Deutschland GmbH Technische Dokumentation Bedienungs- u. Servicemanual COMPACT 210 / 410 Ausgabe: Änderungsstand: Datum Verfasser: Datum: Bearbeiter: Vers.: 22-02-2010 JOUL 15-04-2010 JOUL Ersatzteilbestellungen / technischer Support Bei Anfragen und Bestellungen bitte Typ und Seriennummer des Schranks (S/N) / (WWYY) angeben.
