MONTAGE
Huckepack-Ausführung

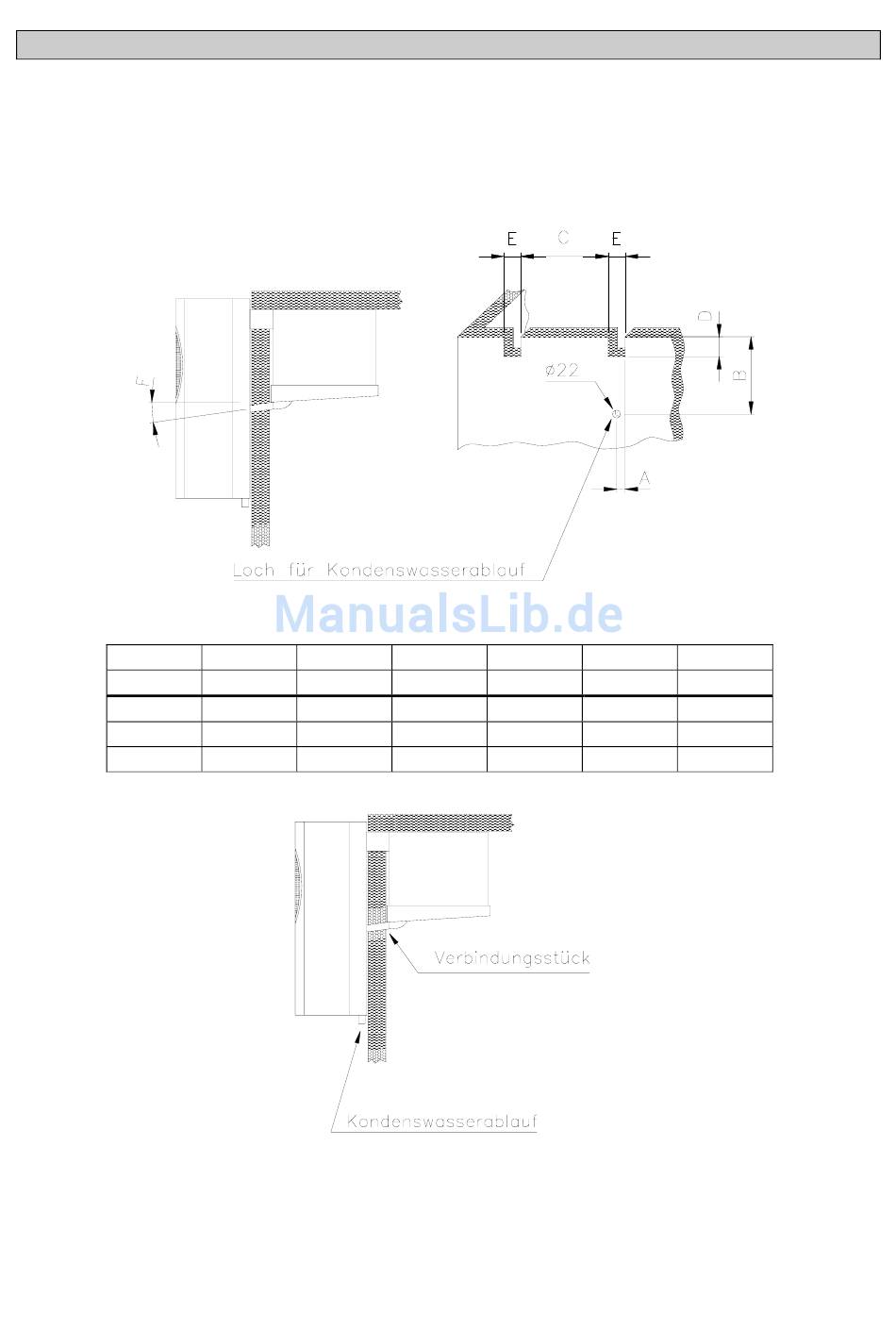

Befor das Gerät angebracht wird, müssen erst die Ausschnitte und die Bohrlöcher in der
Zelle vorgenommen werden (siehe Abb.1).
Das Gerät mit den geeigneten Schrauben befestigen (Abb. 4)
Abb. 1
GM1
GM2
GM3
Dann bringen Sie das Gerät an der Zelle an; die Verbindung zwischen dem Ablass der
Tauwasserschale und dem Bohrloch in der Wand mit dem Verbindungsstück ausführen.
Befestigen Sie schließlich den Anschluss mit den beiliegenden Schrauben.
76-504-0914
A
B
mm
mm
19
316
19
316
19
425
C
D
mm
mm
288
83
503
83
503
83
E
F
mm
a°
43
6
43
6
43
6
24
