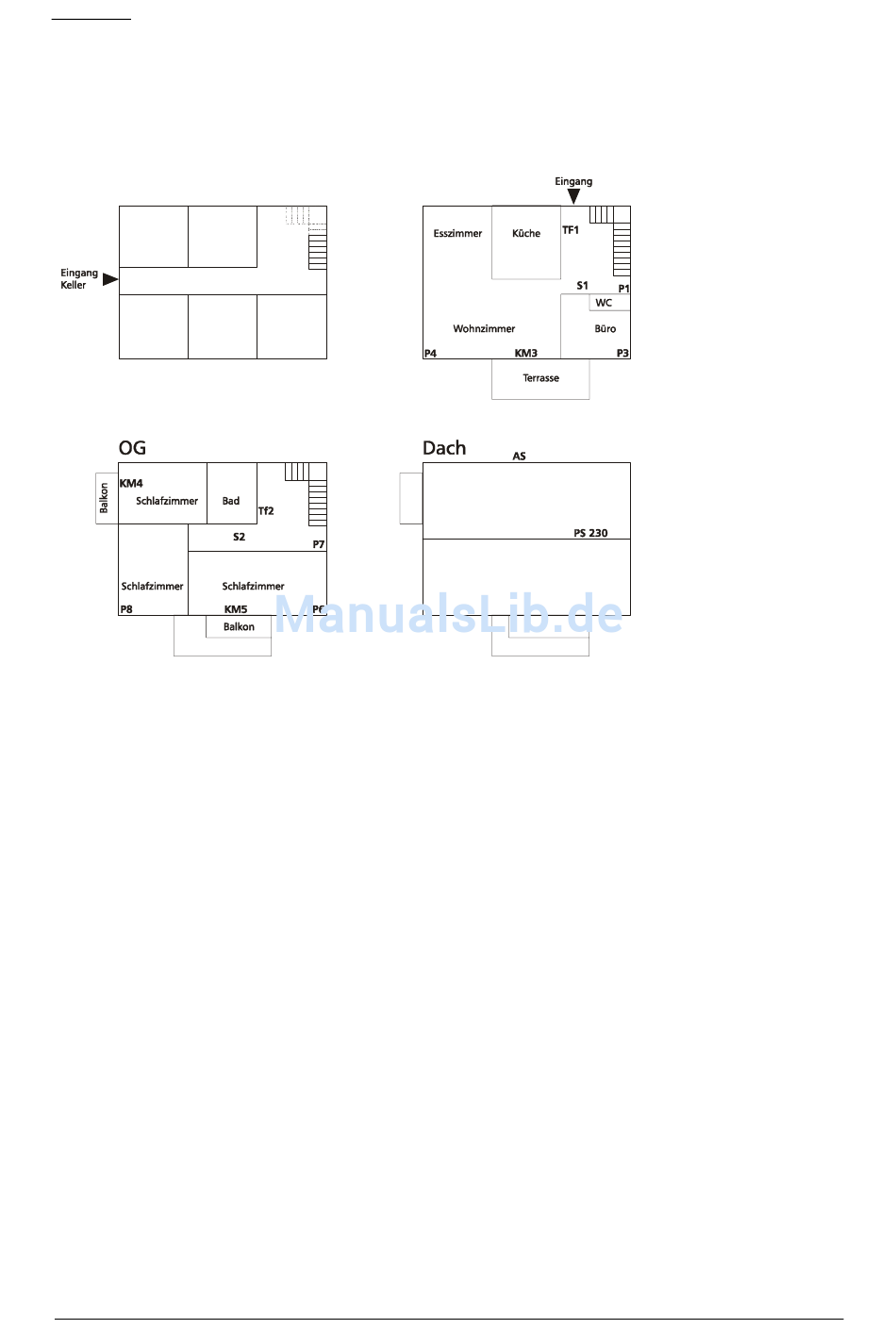

Beispiel 4:
Einfamilienhaus mit Gesamt-/Teilscharfschaltung
Die Melder P6, P7 und P8 werden an Speicherplätze 14, 15 16 angemeldet (nicht aktiv bei
Teilscharfschaltung).
Die Rauchmelder SP1 und SP2 sind an die Speicherplätze 12 und 13 angemeldet (Rauchmelder sind auf 24
Stunden Alarmbereitschaft vom Werk aus eingestellt).
Die anderen Melder sind an den Speicherplätzen 1 bis 11 angemeldet.
Die Melder KM 1 und P 1 sind im Ein-/Ausgangsbereich auf Verzögerung eingestellt.
UG
KM2
Die Zentrale ist im Keller, in der Nähe eines Haupttelefonanschlusses im Treppenhausbereich
(Funkzugänglichkeit) angebracht.
Im Eingangsbereich ist eine Funktastatur 6000 TF angebracht. Von hier aus wird die Anlage bedient. Sie ist
über ein 12 V Unterputzgerät mit Strom versorgt und ist deshalb daueraktiv. Die Bestätigungstöne sind an
der Tastatur eingestellt.
Oben im Flur ist die Funk-Tastatur 6000 TF. Sie wird benutzt, um nachts die Teilscharfschaltung zu
aktivieren. Bei der Teilscharfschaltung sind UG und EG abgesichert sowie die Balkontüren in den
Schlafzimmern. Im Alarmfall werden die Außensirene 6000 AS sowie das Wählgerät aktiviert. Ein 6000 PS
230 schaltet im Alarmfall die Halogenstrahler im Außenbereich ein.
9.4
Aufteilung der Zentrale in unabhängig schaltbare Bereiche
Als Alternative zur Gesamtscharfschaltung oder Gesamt- und Teilscharfschaltung ist es möglich, die
Meldelinien in die Bereiche A und B aufzuteilen, wobei diese unabhängig voneinander scharf / unscharf zu
schalten sind. D.h. es ist möglich, nur Bereich A, nur Bereich B oder beide Bereiche A und B scharf
zuschalten. Diese Teilung ist jedoch nicht für zwei unabhängige Parteien gedacht. Um ein Zwei-
Familienhaus abzusichern, sollten zwei unabhängige Anlagen eingebaut werden.
Diese Art der Teilung kann z.B. bei einem Wohn- / Geschäftshaus mit einem gemeinsamen Eingangs-
bereich verwendet werden.
6000 XZ Install V59
EG
P5
XZ
P4
KM1
1 x XZ Zentrale
(mit XF / XW)
1 x AS Außensirene
8 x P Bewegungsmelder
5 x KM Magnetkontakt
2 x S Rauchmelder
2 x TF Funktastatur
1 x PS 230 Funkschalter
Seite 13
