ALARMANLAGE
Benutzerhandbuch
Achtung! Bitte lesen Sie die Bedienungsanleitung des System 800 vor der Installation sorgfältig
durch. Wird die Installation von einem Installateur oder Vertragspartner durchgeführt, stellen
sie bitte sicher, daß dem Endverbraucher eine Kopie der Bedienungsanleitung zur
Aufbewahrung und Referenz ausgehändigt wird.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für indexa System 800
Inhaltszusammenfassung für indexa System 800

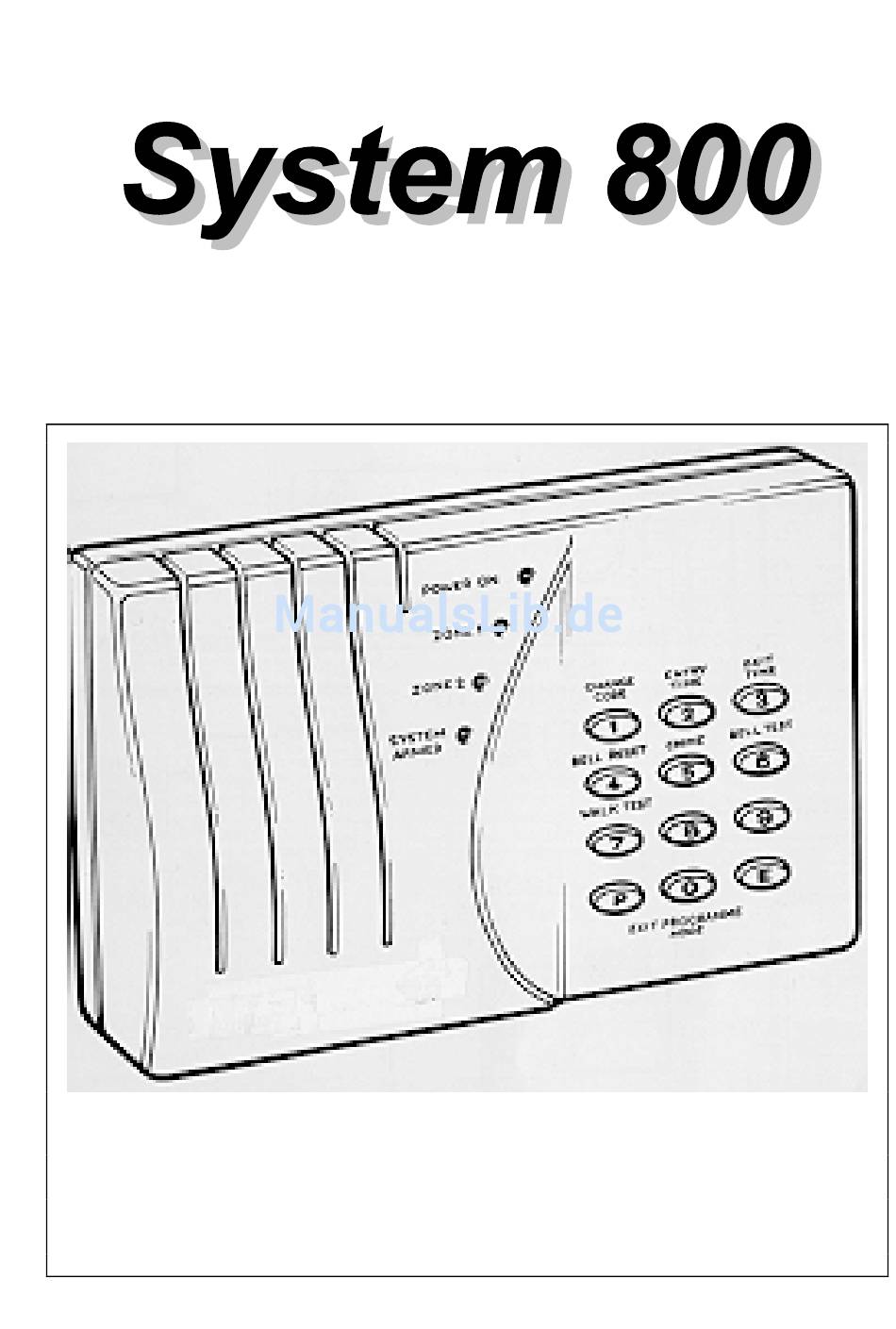

- Seite 1 ALARMANLAGE Benutzerhandbuch Achtung! Bitte lesen Sie die Bedienungsanleitung des System 800 vor der Installation sorgfältig durch. Wird die Installation von einem Installateur oder Vertragspartner durchgeführt, stellen sie bitte sicher, daß dem Endverbraucher eine Kopie der Bedienungsanleitung zur Aufbewahrung und Referenz ausgehändigt wird.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 SYSTEMKOMPONENTEN UND ANSCHLUßPLAN..........3 2 SICHERHEITSHINWEISE..................4 3 SYSTEMPLANUNG ....................4 4 INSTALLATION .......................5 4.1 Installation der Alarmzentrale ........................5 4.2 Installation der Außensirene...........................5 4.3 Installation der Magnetkontakte und des Bewegungsmelders ..............6 4.3.1 Installation der Magnetkontakte ........................6 4.3.2 Installation des Bewegungsmelders.......................6 4.4 Inbetriebnahme ..............................6 5 BEDIENUNG DER ALARMZENTRALE..............6 5.1 Funktionstest ..............................7 5.2 Testen der Sirene..............................7... -
Seite 3: Systemkomponenten Und Anschlußplan
Bedienungsanleitung System 800 1 Vorwort Das System 800 ist eine preiswerte und leicht zu installierende Alarmanlage, die ein wertvoller Schutz für Ihr Heim und Eigentum sein kann. Eine Alarmanlage kann grundsätzlich jedoch keinen vollkommenen Schutz gegen Einbruch oder Raub gewährleisten. Für daraus eventuell entstehende Schäden oder Verluste übernehmen deshalb weder Hersteller noch Vertreiber des Produkts Haftung. -
Seite 4: Sicherheitshinweise
Bedienungsanleitung System 800 3 Sicherheitshinweise 1. Lesen Sie vor der Installation des System 800 bitte diese Anleitung sorgfältig durch. Sie enthält wichtige Informationen zur Sicherheit, Installation und Bedienung des Systems. 2. Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden) an. Fragen Sie im Zweifelsfall Ihren Kundendienst oder Händler. -
Seite 5: Installation Der Alarmzentrale
Das Kabel für die externe Sirene sollte möglichst im Innenbereich verlegt werden, wo es unzugänglich für Einbrecher ist. • Installieren Sie die Alarmzentrale hoch genug, damit sie für Kleinkinder unzugänglich ist. 5 Installation Zur Installation der System 800 Alarmanlage benötigen Sie folgendes Werkzeug: - kleiner Flachblattschraubenzieher - großer Kreuzschlitzschraubenzieher - Bohrmaschine - Seitenschneider... -
Seite 6: Installation Der Magnetkontakte Und Des Bewegungsmelders
Bedienungsanleitung System 800 5.3 Installation der Magnetkontakte und des Bewegungsmelders Im folgenden Beispiel ist die Standardkonfiguration mit einem Bewegungsmelder an Zone 2 und einem Magnetkontakt an Zone 1 beschrieben. 5.3.1 Installation der Magnetkontakte 1. Magnetkontakte werden zur Absicherung von Fenstern und Türen verwendet. Hierzu wird die Schaltereinheit (mit Kabelanschlüssen) am Fenster-/Türrahmen befestigt, die Magneteinheit (mit Pfeilsymbol auf... -
Seite 7: Testen Der Sirenen
Bedienungsanleitung System 800 wichtige Hinweise: Es empfiehlt sich, den werkseitig voreingestellten Benutzercode sofort nach der Inbetriebnahme durch einen persönlichen Code zu ersetzen. Bitte beachten sie, daß nach einer erfolgten Paßwortänderung für sämtliche weitere Bedienungsschritte des Systems der von ihnen gewählte neue Code gültig ist. -
Seite 8: Systemzeiten Einstellen
Bedienungsanleitung System 800 6.3 Systemzeiten einstellen 6.3.1 Eingangsverzögerung (werkseitige Einstellung 20 s): Die Eingangsverzögerung ist die Zeitspanne, die ihnen erlaubt, das abgesicherte Gebiet zu betreten und das Paßwort einzugeben, bevor das System Alarm auslöst. Die Eingangsverzögerung wird durch kurze aufeinanderfolgende Pieptöne angekündigt. -
Seite 9: Änderung Des Paßworts (Benutzercode)
Bedienungsanleitung System 800 6.3.3 Änderung des Paßworts (Benutzercode) Die Alarmzentrale wird mit einem werkseitig voreingestellten Benutzercode von <1122> ausgeliefert. Über dieses Paßwort identifizieren sie sich als rechtmäßigen Benutzer. Wir empfehlen, den voreingestellten Benutzercode durch einen neuen vierstelligen Code ihrer Wahl zu ersetzen. Gehen sie hierzu wie folgt vor: •... -
Seite 10: Alarmauslösung
Bedienungsanleitung System 800 6.3.5 Scharfstellen des Systems Scharfstellen der Anlage bedeutet, daß im Gegensatz zum Tagesmodus bei einer Verletzung der überwachten Zonen Alarm ausgelöst wird. Im Tagesmodus wird lediglich bei einer Verletzung des Sabotagekreises Alarm ausgelöst, ansonsten wird nicht auf die Sensoren reagiert bzw. entsprechend den Einstellungen nur der Gong ausgelöst. - Seite 11 Bedienungsanleitung System 800 6.4 Problembehebung Problem mögliche Fehlerursache Fehlalarme durch Erfassung von Tieren oder anderen Wärmequellen. Bewegungsmelder Sie haben Ihren Nehmen Sie die Notstrombatterie aus der Zentrale und ziehen Sie den Netzstecker. Geheimcode vergessen Warten Sie ca. 10 Sek. Der werkseitig voreingestellte Code (<1122>) ist aktiv.
- Seite 12 Bedienungsanleitung System 800 INDEXA GmbH Paul-Böhringer- Str. 3 74229 Oedheim Deutschland Seite 12...
