14 Technische Daten

14.1 Maße und Anschlüsse
Maßangaben in mm
b01 Durchführung elektr. Leitungen
c11 Sicherheitsgruppe
e22 Warmwasser Vorlauf
e23 Warmwasser Rücklauf
e01 Heizung Vorlauf
e02 Heizung Rücklauf
g01 Lufteintritt
g02 Luftaustritt
Bitte bei der OLWI nur einen gemeinsamen Rücklauf (e23 oder e02) für Heizung und
Warmwasser verwenden, da das Volumenstrommessteil bauseits im gemeinsamen Rück-
lauf montiert werden muss!!!
BA_OLWI OTE3_SW5x_DE_V4.docx

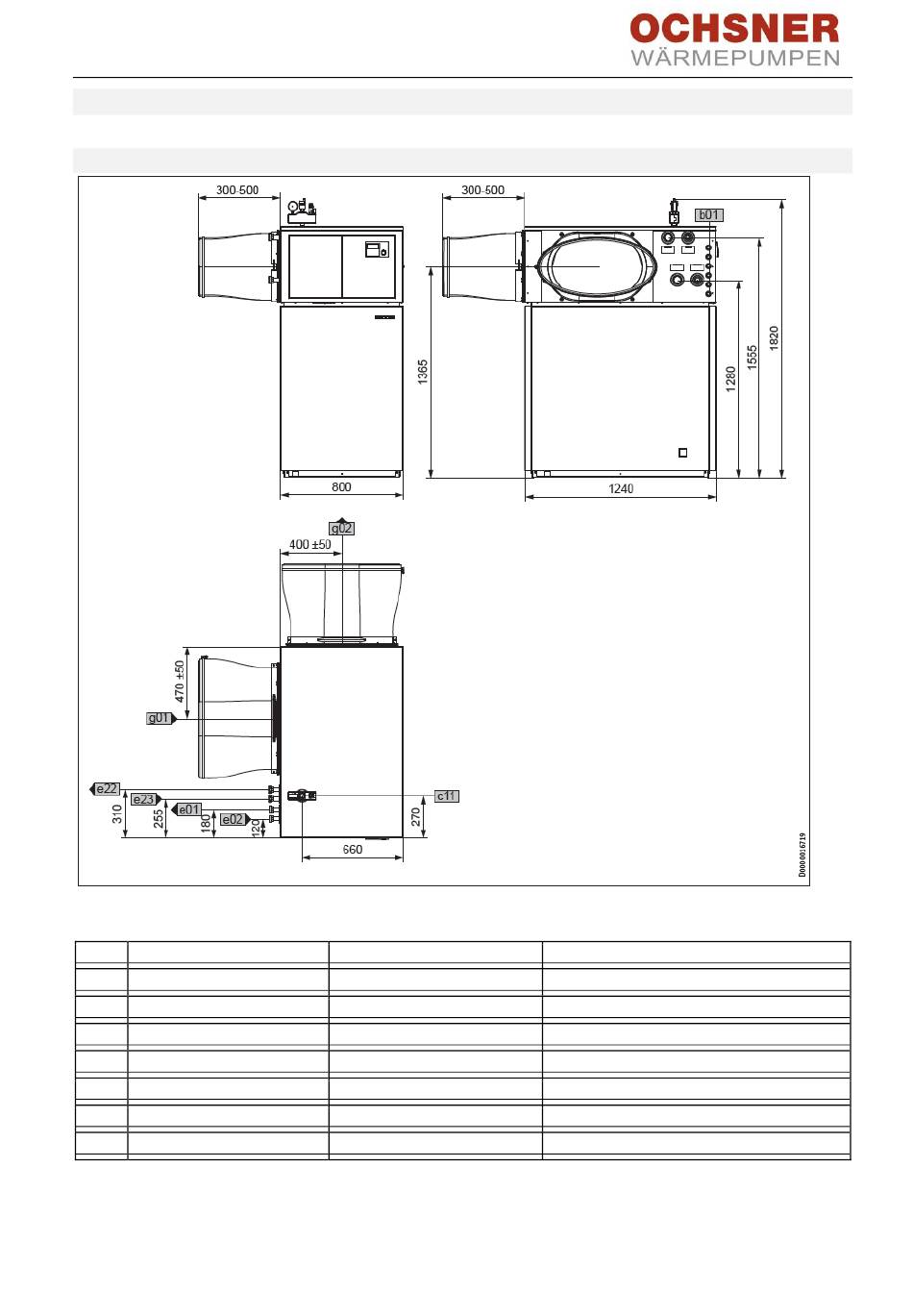

Abbildung 27: Maßzeichnung Innenaufstellung
Aussengewinde
Aussengewinde
Aussengewinde
Aussengewinde
G 1 1/4 A
G 1 1/4 A
G 1 1/4 A
G 1 1/4 A
25 / 48
