8 Anhang
8.1 Technische Daten Regelung
Analog-Eingänge
Digital-Eingänge
Schaltende Ausgänge
Anzeigen
Stromversorgung
Anschlüsse
Umweltbedingungen
Gewicht
Schutzart
Schutzklasse
Normen
Einbauangaben
BA_PM_Europa 250 DK_DKL_DE_20151112_V05.docx
F1: Widerstands-Fühler NTC 5 kOhm/25°C
F2: Widerstands-Fühler NTC 5 kOhm/25°C
Messgenauigkeit bezogen auf den Regler bei 25 C: +/-0,5 K
und +/-0,5 % vom Messbereich.
E1: Eingang für 230V~ Hochdruckalarm, Frostschutzalarm
K1: Relais, 6(0,5)A 250V~, (6A bei cos=1), Schließer
K2: Relais, 12(2,2)A 250V~, (12A bei cos=1), Schließer
Bitte beachten: K1 und K2 haben einen gemeinsamen und
potentialbehafteten Anschluss. Der Gesamtstrom an jeder
Klemme darf 16A nicht übersteigen.
dreistellige LED-Anzeige, 13 mm hoch, Farbe Rot, zur
Temperaturanzeige.
3 LED-Lampen, Durchmesser 3 mm, Farbe Rot, für
Statusanzeigen.
230V~ 50/60Hz
Leistungsaufnahme max. 4VA
Schraubklemmen
W1: 12-polig, Raster 5,0mm, für Kabel bis 2,5qmm
Lagertemperatur -20...+70°C
Arbeitstemperatur 0...55°C
Relative Feuchte, max. 75% r.H., kein Betauen
ca. 300 g
IP65 von vorne, IP00 von hinten
Schutzklasse II, Bemessungsspannung 250V~
CE Niederspannungs-Richtlinie 2006/95/EC
EN 60335-1:2007 Sicherheit elektrischer Geräte für den
Hausgebrauch und ähnliche Zwecke
EN 60730-1:2008 Automatische elektrische Regel- und Steuer
geräte für den Hausgebrauch und ähnliche
Anwendungen.
EN 61010-1:2002 Sicherheitsbestimmungen für elektrische
Mess-, Steuer-, Regel- und Laborgeräte
CE EMV-Richtlinie 2004/108/EC, Schärfegrad 3
Das Gerät wird in eine Schalttafel eingebaut.
Frontmaß 84 mm x 42 mm
Schalttafelausschnitt: 68 mm x 32 mm
Einbautiefe ca. 85 mm
Befestigung durch anschraubbaren Bügel

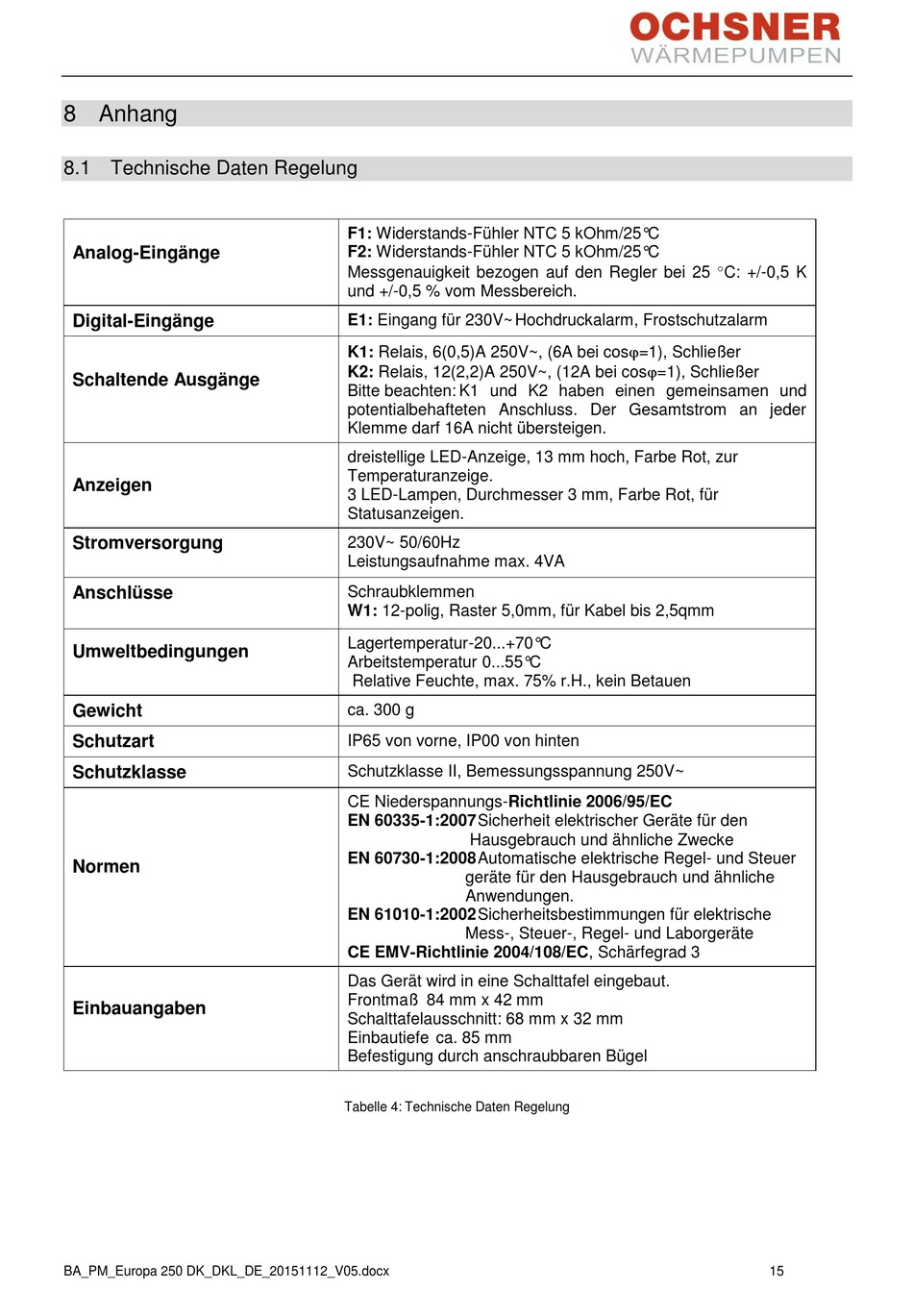

Tabelle 4: Technische Daten Regelung
