8 Verkleidungsteile montieren

8.1 Gerät abdichten
Bevor Sie die Verkleidungsteile montieren, müssen Sie
das Gerät durch Aufkleben einer Folie abdichten, um
in allen Betriebsbedingungen eine Kondensatbildung
am Gerät zu vermeiden.
Die Folie liegt den Verkleidungsteilen bei.

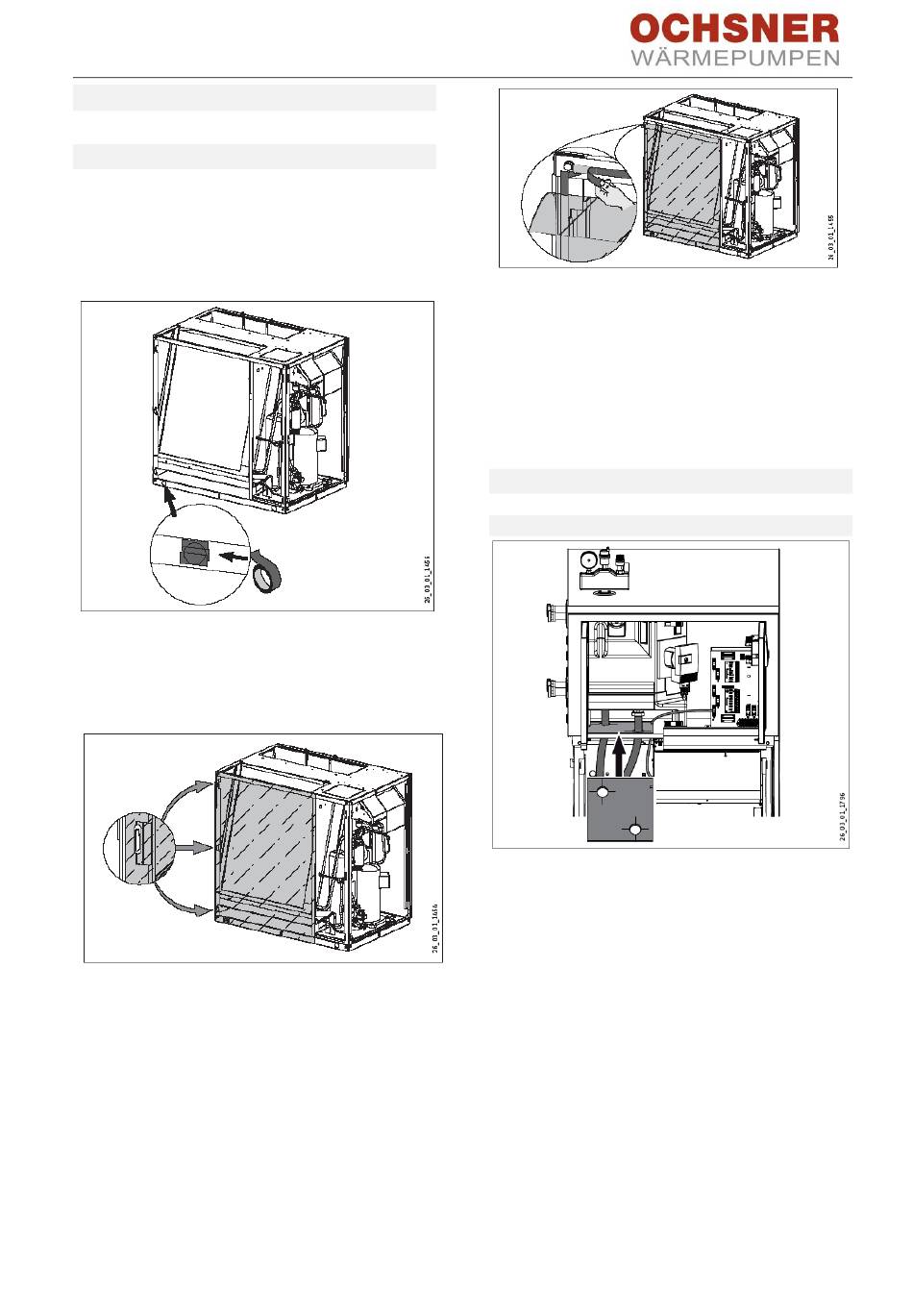

Abbildung 19: Gerät abdichten (1) Innen
► Überkleben Sie das Loch unten im Rahmen auf der
linken Seite mit Gewebeband. Das Gewebeband liegt
dem Zubehör „Wärmegedämmter Luftschlauch" bei.
Abbildung 20: Gerät abdichten (2) Innen
► Hängen Sie die Folie mit den vorgestanzten
Löchern auf die Haken am Gerät.
BA_OLWI OTE3_SW5x_DE_V4.docx
Abbildung 21: Gerät abdichten (3) Innen
► Entfernen Sie die Trägerschichten der Klebebänder
am Rahmen und an der Folie.
► Befestigen Sie die Folie durch Andrücken am
Grundgerät.
► Dichten Sie die Öffnungen im Bereich der Haken
mit Gewebeband ab.
8.2 Wärmedämmung montieren
8.2.1 Wärmedämmmatte
Abbildung 22: Wärmedämmmatte
► Verschließen sie nach dem hydraulischen und
elektrischen Anschluss die Durchführung zwischen
der Wärmepumpe und dem Funktionsmodul mit der
beiliegenden Wärmedämmmatte.
