INSTALLAZIONE R60
C
ONTROLLO PRE-INSTALLAZIONE
Le ante devono essere solidamente fissate ai cardini delle colonne, non
devono flettere durante il movimento e devono muoversi senza attriti.
Il terreno sul quale va ad agire la ruota dell'R60 deve essere compatto,
non friabile e con un'inclinazione minima.
È obbligatorio uniformare le caratteristiche del cancello alle norme
e leggi vigenti. La porta può essere automatizzata solo se in buono
stato e se rispondente alla norma EN 12604.
- L'anta non deve presentare porte pedonali. In caso contrario
occorrerà prendere opportune precauzioni in accordo al punto 5.4.1
della EN12453 (ad esempio impedire il movimento del motore quando
il portoncino è aperto, grazie ad un microinterruttore opportunamente
collegato in centralina).
- Non bisogna generare punti di intrappolamento (ad esempio tra anta
aperta del cancello e cancellata).
- Non devono essere presenti fermi meccanici al di sopra del cancello
perché non sono sufficientemente sicuri.
I
NSTALLAZIONE DELL'R60
È necessario che il pavimento sia compatto e senza forti dislivelli
almeno per il tratto del raggio di azione della ruota.

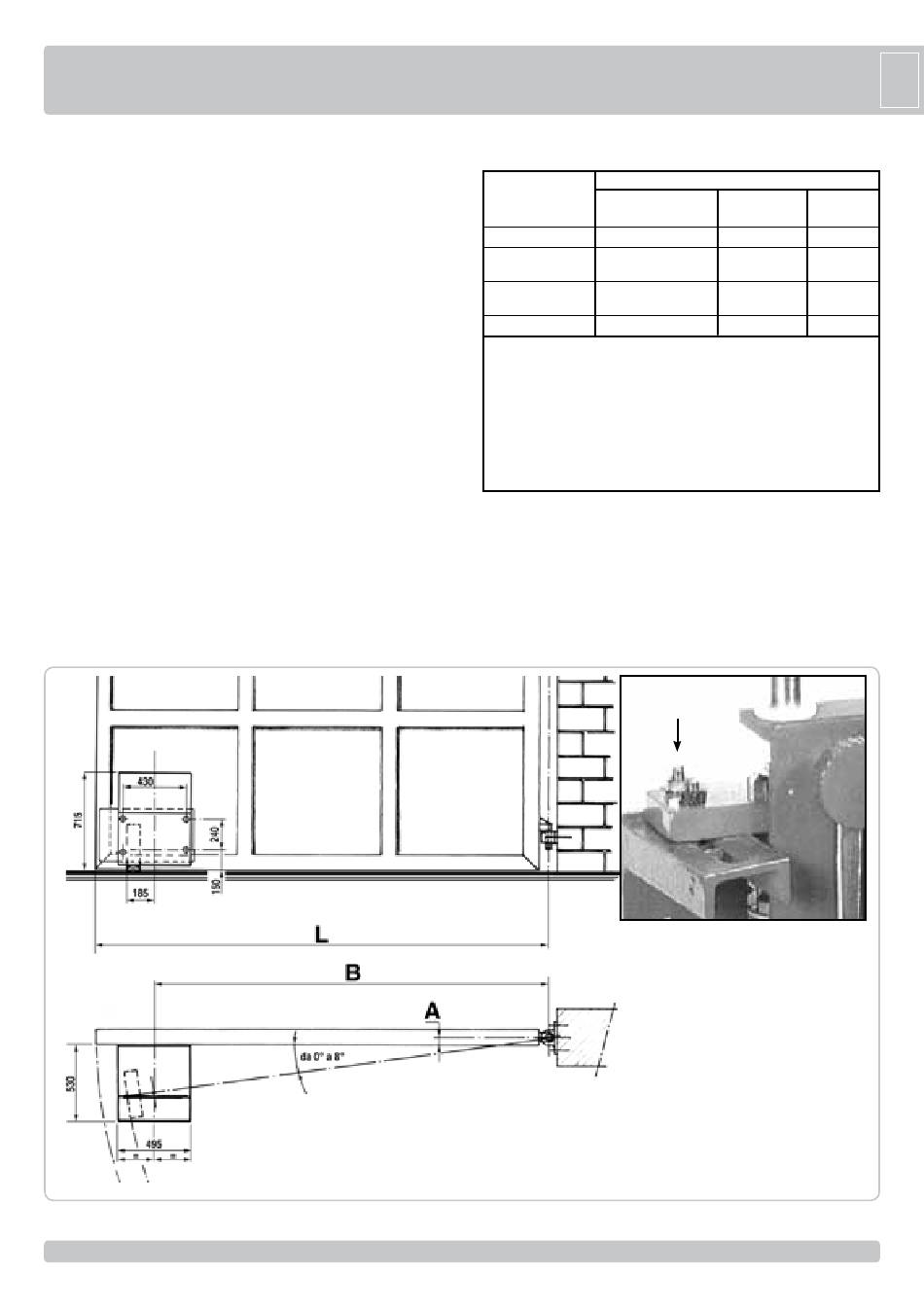

Fissare la piastra porta riduttore in punta all'anta facendo appoggiare
la ruota motrice al terreno.
Per far ciò è necessario praticare quattro fori nell'anta di Ø 10 mm e
poi filettarli con un maschio M12, quindi si utilizzano quattro viti e si
stringono con una chiave n° 19 (Fig. 3).
Utilizzando poi la chiave a cricca in dotazione si fa scorrere l'asta fino
al blocco.
Componenti da installare secondo la norma EN12453
TIPO DI COMANDO
Persone esperte
(fuori da area pubblica*) (area pubblica)
a uomo presente
a impulsi in vista
(es. sensore)
a impulsi non in vista
(es. telecomando)
automatico
* esempio tipico sono le chiusure che non accedono a pubblica via
A: P ulsante di comando a uomo presente (cioè ad azione mantenuta), come cod.
ACG2013.
B: Selettore a chiave a uomo presente, come cod. ACG1010.
C: Regolazione della forza del motore
D: C oste e/o altri dispositivi di limitazione delle forze entro i limiti della norma
EN12453 - Appendice A
E: F otocellule, es. cod. ACG8026 (Da applicare ogni 60÷70 cm per tutta l'altezza
della colonna del cancello fino ad un massimo di 2,5 m - EN 12445 punto 7.3.2.1)
Qualora la ruota motrice dovesse slittare sul pavimento durante la
marcia, agire sulle ghiere di registro dellle molle girandole in senso
orario per aumentare la pressione tra ruota e terreno.
Per evitare che la ruota si deteriori durante il movimento è necessario
svitare i dadi (D) con una chiave n° 13 e inclinare la ruota del
motoriduttore in modo che l'asse della ruota gommata attraversi il
centro del cardine dell'anta.
L'inclinazione della ruota è variabile da 0° a 8°.
B min
B
Tempo di apertura = 7,77 x L [sec]
5
5
USO DELLA CHIUSURA
Persone esperte Uso illimitato
A B
C o E C o E
C o E C e D, o E
C e D, o E C e D, o E
D
= (0,31+A) / 0,14 [m]
= 0,81 x L [m]
I
non possibile
C e D, o E
C e D, o E
C e D, o E
