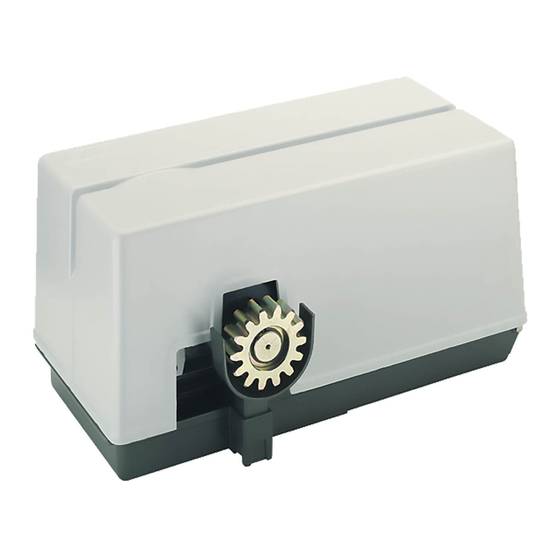

RIB SUPER 8000 FAST Vereinfachte Anweisungen

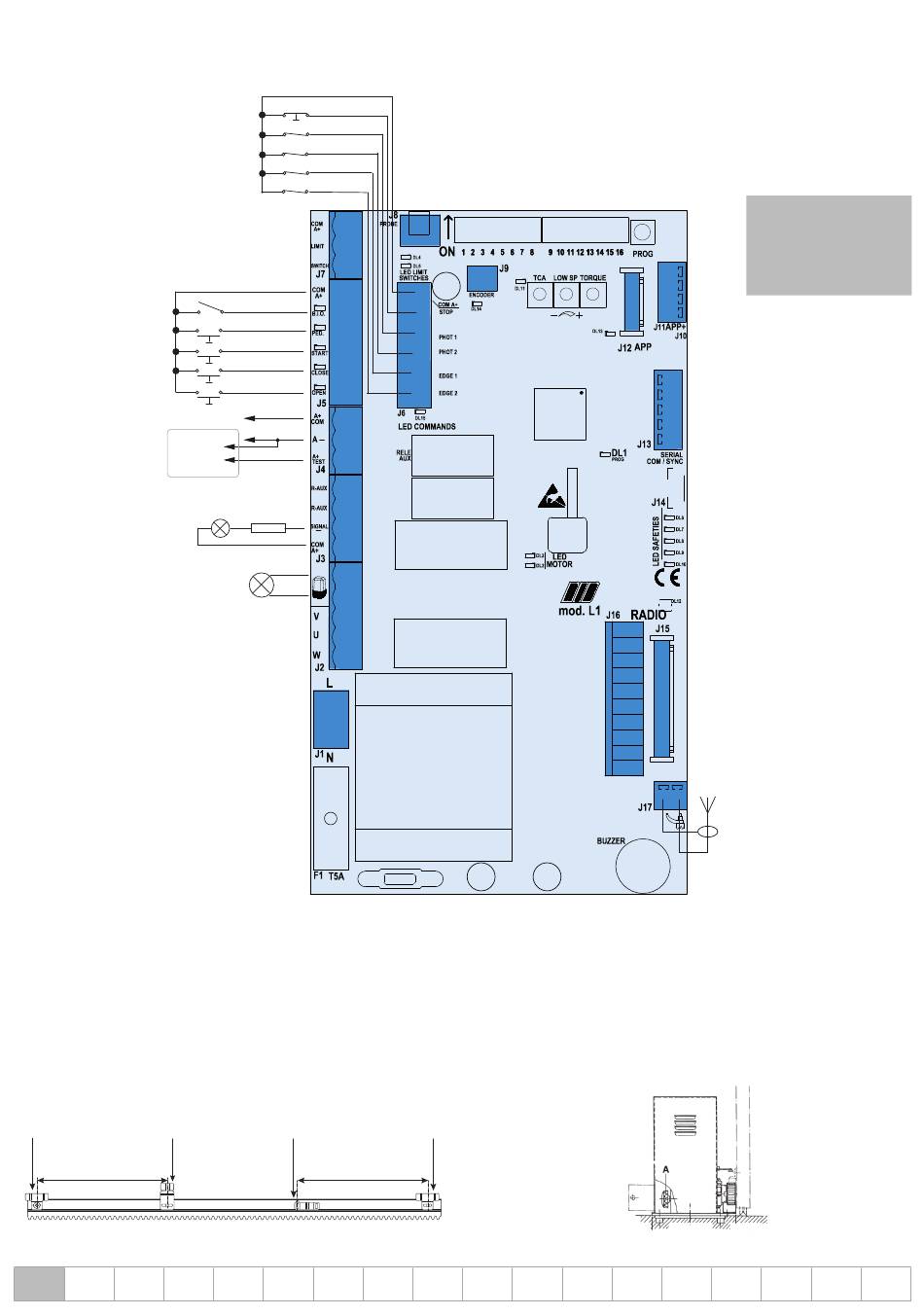

ISTRUZIONI SEMPLIFICATE PER SUPER 8000 FAST CON L1-CRX
1° Collegamento del motore e del finecorsa (eseguito in fabbrica)
A+TEST / A-
AUTOTEST
FOTOCELLULE
LAMPEGGIATORE
230Vac 40W MAX
TRIMMER TCA - Regolatore tempo di attesa chiusura automatica totale o pedonale
di default non abilitato e led DL11 spento (trimmer ruotato completamente in senso antiorario)
Con questo trimmer è possibile eseguire la regolazione del tempo prima di avere la chiusura automatica totale o pedonale.
La chiusura automatica si ottiene solo con porta aperta utlizzando i comandi di apertura totale o pedonale e led DL11 acceso (trimmer ruotato in senso orario per abilitare la funzione).
Il tempo di pausa (per cancello totalmente aperto) può essere regolato da un minimo di 2 secondi ad un massimo di 2 minuti.
Il tempo di pausa (per cancello aperto con comando pedonale) può essere regolato da un minimo di 2 secondi ad un massimo di 30 secondi.
2° REGOLAZIONE FINECORSA
SUPER 8000 FAST è dotato di 4 finecorsa corazzati stagni indipendenti, montati sul gruppo
riduttore, in grado di determinare i punti di inizio rallentamento e di interrompere il moto del
cancello nei due sensi di marcia.
Fissare le camme di rallentamento CCA1643 e CCA1644 come indicato in figura.
CCA1642 CCA1643
≥90cm
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR
COMUNE
STOP
FOTOCELLULA 1
FOTOCELLULA 2
COSTA 1
COSTA 2
COMUNE
OROLOGIO
PEDONALE
COMANDO SINGOLO
CHIUDE
APRE
COMUNE
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
R=2,2K 1/4W
LED
COMUNE
CCA1644
≥90cm
MANOVRA MANUALE IN MANCANZA DI CORRENTE
Per poter aprire manualmente il cancello, qualora venisse a mancare l'energia elettrica, aprire
il carter con l'apposita chiave e ruotare la manopola "A" in senso antiorario.
Per ripristinare il funzionamento elettrico operare in senso contrario.
CCA1642
Installare
un'interruttore
differenziale tipo
ABB F204A-25/0,3
ANTENNA
433 MHz
SCHERMATURA
CAVO
D'ANTENNA
HIN CHI
