(z.B.mit einen Schluesselkatsten in einem Panzergehaeuse). 2° - For the section and the type of the cables RIB advices to use a cable of H05RN-F 2° - RIB empfiehlt den Kabeltyp H05RN-F mit einem minimalen Querschnitt von 1,5 mm...

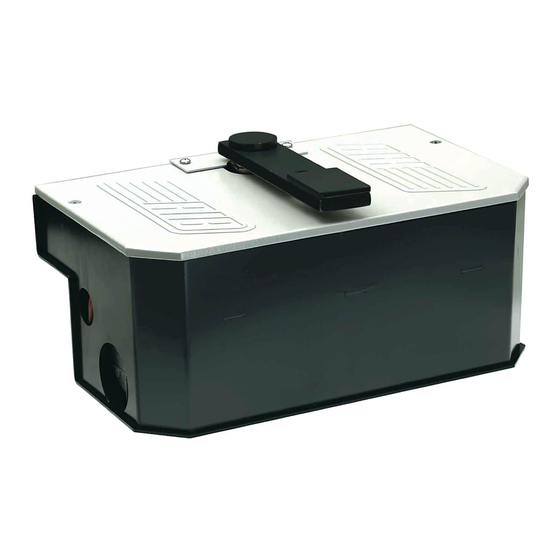

ANLAGEN LAY-OUT TECHNISCHE EIGENSCHAFTEN MAGIC ist ein reversierbarer Antrieb mit Kupplung, der eine hohe Bedienersicherheit und Version mit Öffnung 105°) bzw. 40 Sekunden (Version mit Öffnung 180°) betragen. guten mechanischen Widerstand bei Gegenstößen gewährleistet. Er verfügt desweiteren über MAGIC weist in der Version 105° (Abb. 3) ein Flügel-Verzögerungssystem sowohl bei der einen mechanischen Endanschlag, einen Zughebel für versetzte Motorbewegung im Vergleich Öffnungs- als auch bei der Schließbewegung (Beschleunigung der anfänglich langsamen zu den Torscharnieren und eine befahrbare Abdeckung.
- Mit einer Wasserwaage das Getriebegehäuse so positionieren, daß sich die obere Abdeckungskante höhengleich mit dem fertigen Boden zu liegen kommt. INSTALLATION MAGIC 105° - Beim Einmauern keinen Zement in das Gehäuse eindringen lassen. Die kürzeren Gehäuseseiten müssen genau parallel zum “GESCHLOSSENEN” Tor sein.
Seite 31
ABB. 7 - ZUGHEBEL VERSETZTER EINBAU ABB. 8 - ZUGHEBEL TRÄGT DAS TORGEWICHT (BIS 4,5 mm) ZU DEN TORSCHARNIEREN A - Nur verwenden, wenn das Torgewicht auf dem Motor lastet. A - NICHT VERWENDEN B - Mit dem Stift in der Mitte des Zughebels schweißen (vgl. Abb. 8). B - Mit dem Stift an das Tor schweißen (vgl.
Seite 32
Abb. 10). - Setzen Sie die Schrauben zur Befestigung der Abdeckung an Orten, in das Fundament EINSTELLUNG MECHANISCHE ENDANSCHLÄGE MAGIC 105° Mit einem MAGIC-Antrieb erübrigen sich Anschläge im Boden o.ä., da er über interne, regulierbare Endlagenschrauben zur Begrenzung der Torbewegung verfügt.
Seite 33
EINSTELLUNG MECHANISCHE ENDANSCHLÄGE MAGIC 180° Die Torbewegung wird über die betreffenden Endlagenschrauben C bzw. C1 und anschließende Lageneinstellung durch Arretieren der Gegenmuttern begrenzt (Fig. 12). - Die Torbewegung je nach gewünschtem Öffnungswinkel durch Einstellen der Anschlagposition begrenzen: A = 120°÷155° / B = 155°÷170° / C = 170°÷180°. Der Anschlag wird bereits werkseits montiert, seine Position ist lediglich anhand der Endlagenschraube einzustellen und durch Arretieren der entsprechenden Gegenmutter zu fixieren.
A - VERBINDUNGEN EINSTELLUNG DER RUTSCHKUPPLUNG Für den Zugang zur Einstellschraube der Mechanikkupplung über dem Getriebe die Gehäuseabdeckung entfernen (Abb. 14). Die schwarze Schutzkappe abnehmen und die Gegenmutter lösen. Durch Drehung der Schraube im Uhrzeigersinn die Motorkraft auf die Torflügel erhöhen. Die Motorleistung sollte die für die Flügelbewegung erforderliche Mindestleistung leicht übersteigen.
OPTIONEN Für die Anschlüsse und die technischen Daten der Zubehöre verweisen wir auf die entsprechenden Betriebsanleitungen. T2 Wi-Fi FERNSENDER SUN Kode ABT2000 => CRX 230/50-60HZ Mit Steuereinheit MASTER Wi-Fi Kode ABT2001 => 230/50-60HZ Kode ABT2001W Kode ABT2002 => CRX 120/60HZ Kode ABT2003 =>...
Seite 36
FIT SLIM BLOCK WANDFOTOZELLEN Kode ACG8032 SCHLÜSSELWAHLSCHALTER FÜR DIE WAND Kode ACG1053 EIN PAAR FOTOZELLEN-STAENDER FÜR FIT SLIM Kode ACG8065 SCHLÜSSELWAHLSCHALTER ZUM EINBAU Kode ACG1048 FIT SLIM Fotozellen haben Synchronismusfunktion im Wechselstrom Strom und Strecken 20m. Dank einer Synchronisiereinrichtung sind mehrere sich gegenseitig annähernde Paare möglich.
Seite 45
