INSTALLATION R60
C
ONTROLE PRE-INSTALLATION
Le portail à battant doit être solidement fixé aux cardans des colonnes,
ne doit pas flechir pendant le mouvement et doit pouvoir manoeuvrer
sans effort.
Le terrain sur lequel se déplace la roue du R60 doit être compact, non
friable et avec une très faible pente.
Il est impératif d'uniformiser les caractéristiques du portail avec
les normes et les lois en vigueur. La porte peut être automatisée
seulement si elle est en bon état et qu'elle est conforme à la norme
EN 12604.
- Le vantail ne doit pas comporter de portillon intégré. Dans le cas
contraire, il sera opportun de prendre les précautions décrites au point
5.4.1 de la EN 12453 (interdire, par le biais d'un contact raccordé aux
bornes adaptées de la platine électronique, la mise en marche de
l'automatisme si le portillon est ouvert).
- Ne pas générer de zone d'écrasement (par exemple entre le vantail
ouvert et la cloture).
- Il ne devra y avoir aucun arrêt mécanique au-dessus du portail, étant
donné que les arrêts mécaniques ne sont pas suffisamment sûrs.
I
NSTALLATION R60
Le sol doit être compact et sans grands dénivellements, pour le moins
dans la zone du rayon d'action de la roue.

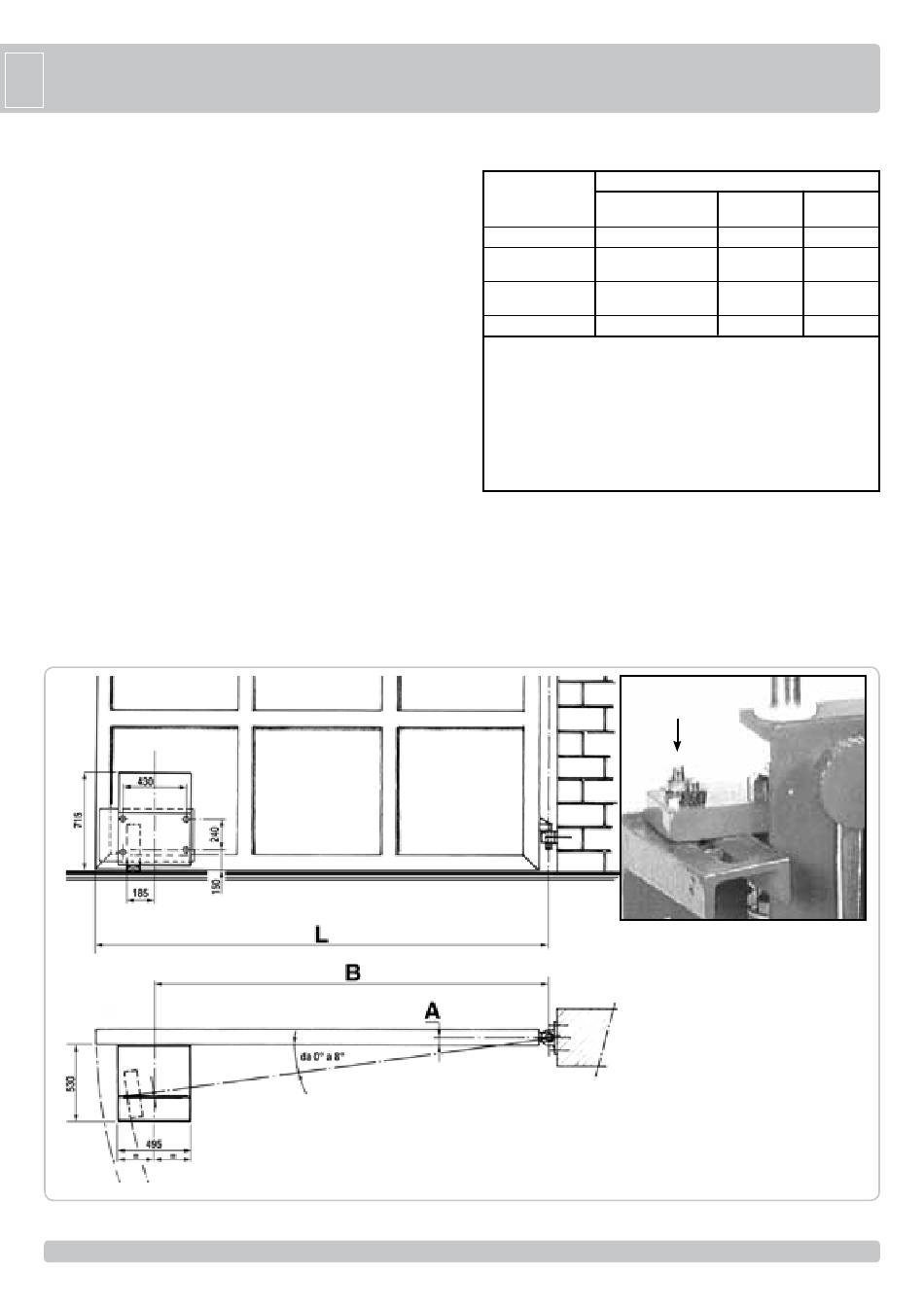

Fixez la plaque porte-réducteur sur la butée du vantail, de sorte que la
roue motrice appuie contre le sol.
Pour la fixer, percez dans le vantail quatre trous de 10 mm de diamètre
et filetez-les en utilisant un taraud M12. Insérez ensuite quatre vis et
serrez-les à l'aide d'une clé N˚ 19 (Fig. 3). Ensuite, à l'aide du cliquet
fourni avec le R60, faites glisser la tige jusqu'à ce qu'elle se bloque.
Si la roue motrice dérape sur le sol pendant son parcours, intervenez
Parties à installer conformément à la norme EN12453
TYPE DE COMMANDE
Personne expertes
(au dehors d'une zone publique*)
homme presente
impulsion en vue
(es. capteur)
impulsion hors de vue
(es. boîtier de commande)
automatique
* example typique: fermetures qui n'ont pas d'accès à un chemin public
A: Touche de commande à homme present (à action maintenue), code ACG2013.
B: Sélecteur à clef à homme mort, code ACG1010.
C: Réglage de la puissance du moteur.
D: B arre palpeuse de securité et/ou autres dispositifs de limitation des forces dans
les limites de la norme EN12453- appendice A.
E: C ellules photo-électriques, code ACG8026 (Appliquer chaque 60÷70cm pour
toute la taille de la colonne de la porte jusqu'à un maximum de 2,5m - EN 12445
point 7.3.2.1).
sur les colliers de serrage des ressorts en les faisant tourner dans le
sens des aiguilles d'une montre pour augmenter la pression de la roue
sur le terrain.
Afin d'éviter que la roue ne s'endommage pendant le mouvement,
desserrez les écrous à l'aide (D) d'une clé N˚ 13 et inclinez la roue
du motoréducteur de façon à ce que l'axe de la roue caoutchoutée
traverse le centre du gond du portail.
L'inclinaison de la roue varie entre 0˚ et 8˚.
B min
B
Temps d'ouverture = 7,77 x L [sec]
10
10
USAGE DE LA FERMETURE
Personne expertes Usage illimité
(zone publique)
A B
C ou E C ou E
C ou E C et D, ou E
C et D, ou E C et D, ou E
D
= (0,31+A) / 0,14 [m]
= 0,81 x L [m]
non possible
C et D, ou E
C et D, ou E
C et D, ou E
