5. Installation
5.1 Überprüfung auf Transportschäden
Sicherstellen, dass der Wechselrichter während des Transports nicht beschädigt
wurde. Bei sichtbaren Schäden, z. B. Rissen, sofort den Händler benachrichtigen.

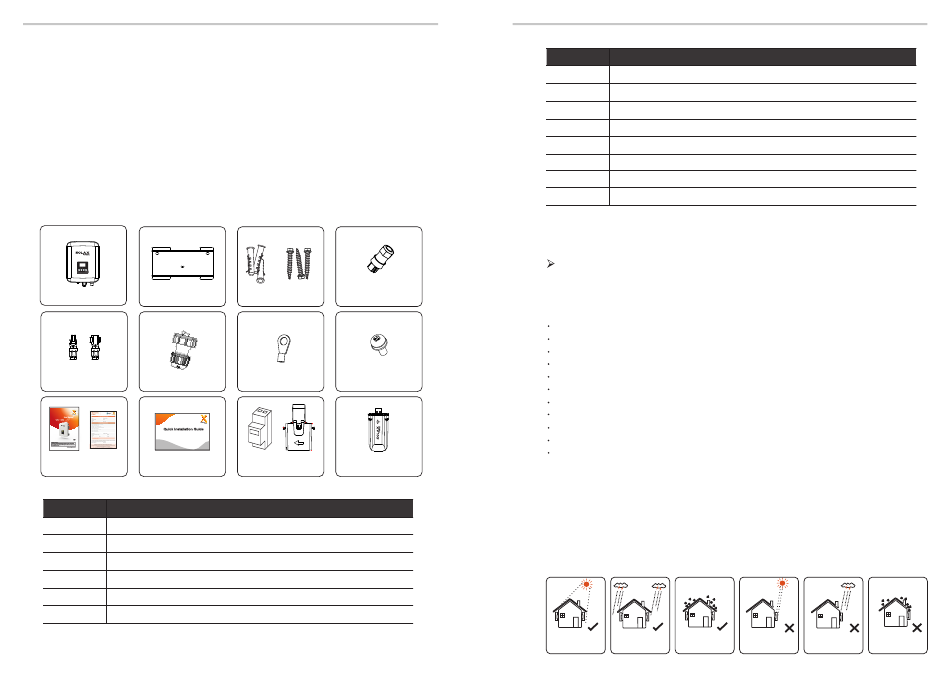

5.2 Packliste
Das Paket öffnen, das Produkt herausnehmen und zuerst überprüfen, ob das
Zubehör vollständig ist. Die Packliste wird nachstehend gezeigt.
X1-AC
X1-AC
A
B
E
F
X1-AC
X1-AC 3.0KW-5.0KW
I
J
K
Pos.
Beschreibung
A
Wechselrichter
B
Halterung
C
Dübel und Dübelschrauben
D
AC-Steckverbinder
E
Batteriestecker (1 x plus-, 1 x minuskodiert)
Wasserdichter Steckverbinder mit RJ45 (4 x RJ45)
F
16
C
D
H
G
L
M
N
Pos.
Beschreibung
G
Ringklemme (für externe Gehäuseerdung)
Feststellschraube (für die Montage)
H
I
Benutzerhandbuch
Garantiekarte
J
Schnellinstallationsanleitung
K
L
Zähler (optional)
Stromstärkemessfühler (auch CT genannt) (optional)
M
WiFi-/GPRS-/LAN-Modul (optional)
N
5.3 Montage
Vorsichtsmaßnahmen für die Installation
Wechselrichter der X1-AC Serie sind für die Installation im Freien vorgesehen (IP 65).
Sicherstellen, dass der Installationsort die folgenden Voraussetzungen erfüllt:
Er ist keinem direkten Sonnenlicht ausgesetzt.
Es befinden sich keine leicht entzündlichen Substanzen in der Nähe.
Es befinden sich keine explosiven Substanzen in der Nähe.
Er ist nicht direkt kalter Luft ausgesetzt.
Es befinden sich keine Fernsehantenne und kein Antennenkabel in der Nähe.
Er liegt nicht oberhalb einer Höhe von 2000 m über dem Meeresspiegel.
Er ist weder Niederschlag noch hoher Feuchtigkeit (> 95 %) ausgesetzt.
Der Installationsort ist gut belüftet.
Die Umgebungstemperatur liegt im Bereich von -25 ℃ bis +60 ℃.
Die Schräge der Wand für die Montage beträgt maximal ±5°.
Die Wand für die Montage des Wechselrichters erfüllt die folgenden
Voraussetzungen:
1.Mauerziegel/Beton oder eine Montagefläche gleichwertiger Stabilität
2.Der Wechselrichter wird abgestützt oder die Halterung wurde verstärkt,
wenn die Wand nicht stabil genug ist (z. B. bei einer Holzwand oder einer
Wand mit einer dicken Dekorationsschicht)
VERMEIDEN Sie, dass der Wechselrichter während der Installation und des Betriebs
direktem Sonnenlicht, Regen oder Schnee ausgesetzt wird.
Kein direktes
Gegen Regen
Gegen Schnee
Sonnenlicht
geschützt
geschützt
Installation
Direktes
Regen
Schnee
Sonnenlicht
ausgesetzt
ausgesetzt
