Einstellungen

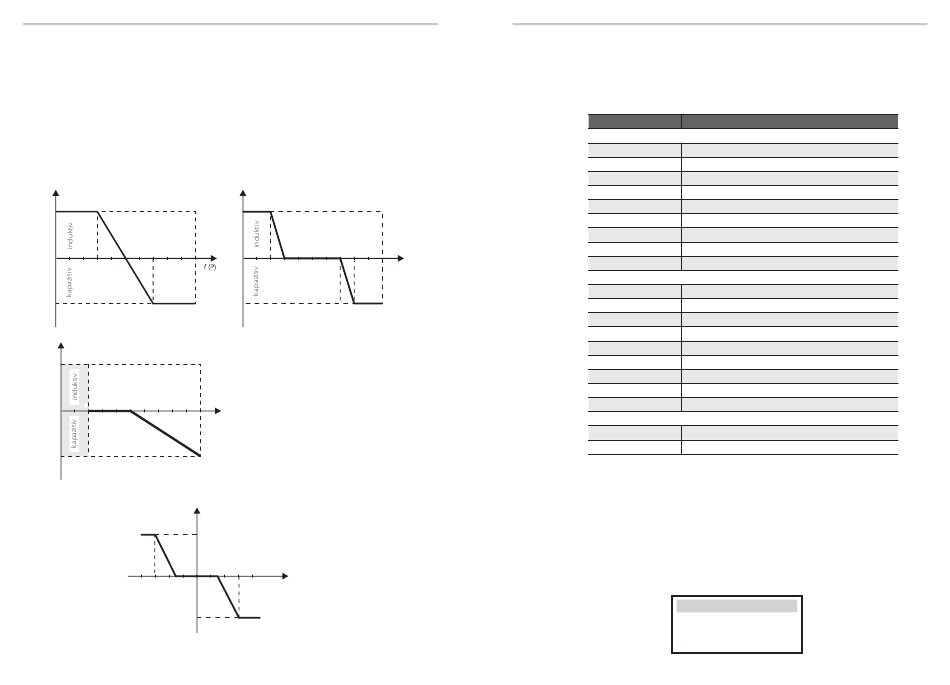

Blindleistungssteuerung, Blindleistung Standardkennlinie cos φ = f(P)
Für VDE ARN 4105 soll sich Kennlinie cos φ = f(P) auf Kennlinie C beziehen. Standardwert der
Einstellung wie in Kennlinie C gezeigt.
Für E 8001 soll sich Kennlinie cos φ = f(P) auf Kennlinie B beziehen. Standardwert der
Einstellung wie in Kennlinie A gezeigt.
Für CEI 0-21 ist der Standardwert von PFLockInPoint 1,05. Wenn Vac > 1,05 Vn und
Pac> 0,2 Pn, soll sich Kennlinie cos φ = f(P) auf Kennlinie C beziehen. Der Standardwert
von PFLockOutPoint ist 1. Wenn Vac < 1 Vn, liegt cos φ = f(P) außerhalb von Kennlinie C.
Oberer Grenzwert
0,9
Leistungssteigerung
0,7
0,3
Leistungssenkung
0,9
Unterer Grenzwert
Kennlinie A
cosφ
0,95
0,2 0,5
0,95
Kennlinie C
Blindleistungssteuerung, Blindleistung Standardkennlinie Q= f(V)
Q
V2i V1i
-Qmax
46
Oberer Grenzwert
0,9
Leistungssteigerung
0,7 0,8
0,2 0,3
Leistungssenkung
0,9
Unterer Grenzwert
Kennlinie B
1,0
f (P)
V2s=1,10 Vn
V1s=1,08 Vn=QuVlowRate
Qmax
V2i=0,90 Vn
V2i=0,92 Vn=QuVlowRate
V1s V2s
V
g -1-3) Grid
Die Netzparameter müssen nicht vom Endbenutzer eingestellt werden. Alle
Standardwerte werden gemäß den geltenden Sicherheitsregeln werkseitig eingestellt.
Wenn eine Neueinstellung erforderlich wird, müssen Änderungen die
Anforderungen des örtlichen Netzes erfüllen.
f (P)
g -1-4) Export control
Mit dieser Funktion kann der Wechselrichter steuern, wie viel Energie ins Netz
eingespeist wird. Es gibt einen Benutzer wert und einen werkseitig
voreingestellten Wert. Der werkseitig voreingestellte Wert ist ein Standardwert
und kann vom Benutzer nicht geändert werden. Der Benutzerwert kann vom
Installateur eingestellt werden und muss kleiner sein als der werkseitig
voreingestellte Wert.
Mit „Disable" wird diese Funktion deaktiviert.
Parameter Kommentar
Normal
Vac upper
Spannungssteigerungsschutz
Vac lower Spannungsrückgangsschutz
Vac upper slow Spannungssteigerungsschutz langsam
Vac lower slow Spannungsrückgangsschutz langsam
Fac upper Frequenzsteigerungsschutz
Fac lower Frequenzrückgangsschutz
Fac upper slow Frequenzsteigerungsschutz langsam
Fac lower slow Frequenzrückgangsschutz langsam
Vac 10m avg Spannungssteigerungsschutz durchschn. 10 Minuten
Nur für Italien (CEI0-21).
Tuvp_Fast Überspannungsschutz schnell
Tovp_Fast Unterspannungsschutz schnell
Tufp_Fast Überfrequenzschutz schnell
Tofp_Fast Unterfrequenzschutz schnell
Tuvp_Slow Überspannungsschutz langsam
Tovp_Slow Unterspannungsschutz langsam
Tufp_Slow Überfrequenzschutz langsam
Tofp_Slow Unterfrequenzschutz langsam
FreDrpDlyTime Frequenzstatik Verzögerung
Nur für EN50438_NL.
FreqSetPoint Frequenzsollwert
FreqDropRate Frequenz Statikkennwert
Export Control
User value:
4000W
Einstellungen
