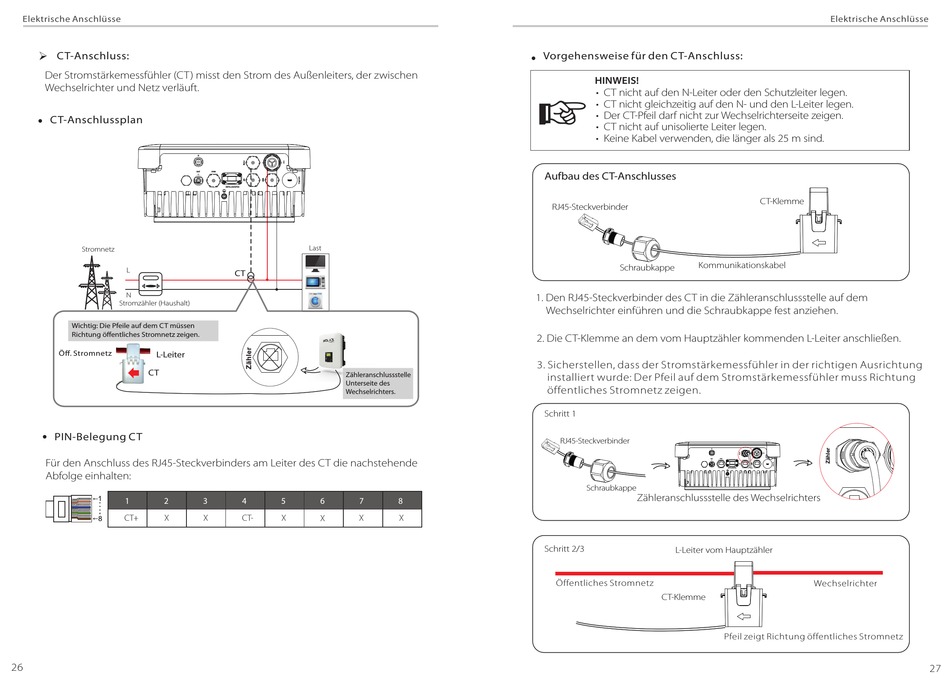

Elektrische Anschlüsse
Ø
CT-Anschluss:
Der Stromstärkemessfühler (CT) misst den Strom des Außenleiters, der zwischen
Wechselrichter und Netz verläuft.
CT-Anschlussplan
Stromnetz
L
N
Stromzähler (Haushalt)
Wichtig: Die Pfeile auf dem CT müssen
Richtung öffentliches Stromnetz zeigen.
Öff. Stromnetz
L-Leiter
CT
PIN-Belegung CT
Für den Anschluss des RJ45-Steckverbinders am Leiter des CT die nachstehende
Abfolge einhalten:
1
1
2
CT+
X
8
26
+
BAT
DRM
-
WiFi/LAN/GPRS
Last
CT
Zähleranschlussstelle
Unterseite des
Wechselrichters.
3
4
5
6
7
X
CT-
X
X
X
Vorgehensweise für den CT-Anschluss:
Aufbau des CT-Anschlusses
RJ45-Steckverbinder
1. Den RJ45-Steckverbinder des CT in die Zähleranschlussstelle auf dem
Wechselrichter einführen und die Schraubkappe fest anziehen.
2. Die CT-Klemme an dem vom Hauptzähler kommenden L-Leiter anschließen.
3. Sicherstellen, dass der Stromstärkemessfühler in der richtigen Ausrichtung
installiert wurde: Der Pfeil auf dem Stromstärkemessfühler muss Richtung
öffentliches Stromnetz zeigen.
Schritt 1
RJ45-Steckverbinder
8
X
Schritt 2/3
Öffentliches Stromnetz
HINWEIS!
• CT nicht auf den N-Leiter oder den Schutzleiter legen.
• CT nicht gleichzeitig auf den N- und den L-Leiter legen.
• Der CT-Pfeil darf nicht zur Wechselrichterseite zeigen.
• CT nicht auf unisolierte Leiter legen.
• Keine Kabel verwenden, die länger als 25 m sind.
CT-Klemme
Kommunikationskabel
Schraubkappe
+
BAT
DRM
-
WiFi/LAN/GPRS
Schraubkappe
Zähleranschlussstelle des Wechselrichters
L-Leiter vom Hauptzähler
CT-Klemme
Pfeil zeigt Richtung öffentliches Stromnetz
Elektrische Anschlüsse
Wechselrichter
27
