Elektrische Anschlüsse

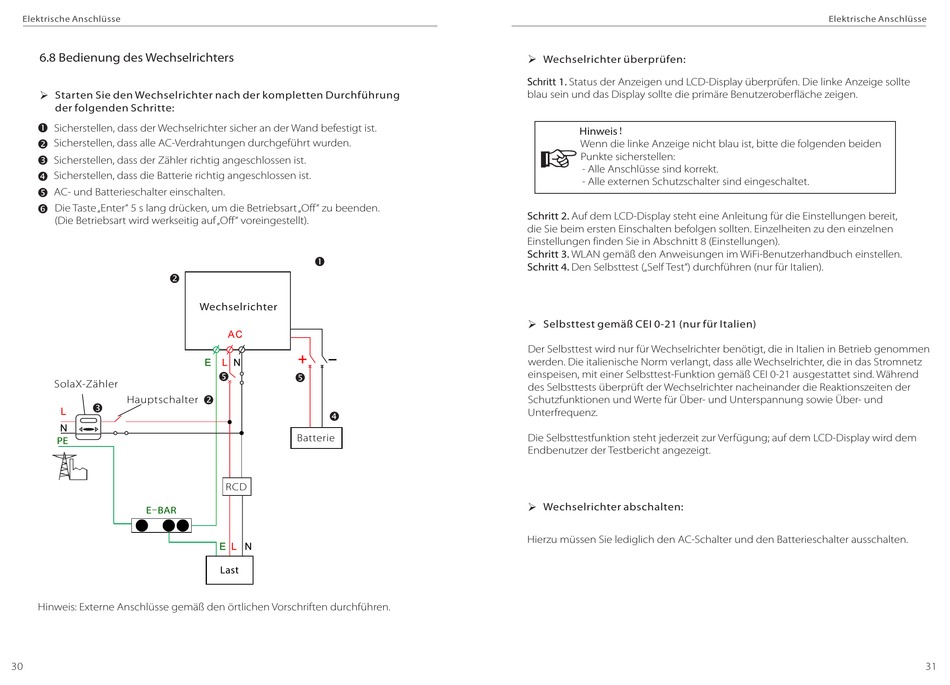

6.8 Bedienung des Wechselrichters
Ø
Starten Sie den Wechselrichter nach der kompletten Durchführung
der folgenden Schritte:
Sicherstellen, dass der Wechselrichter sicher an der Wand befestigt ist.
Sicherstellen, dass alle AC-Verdrahtungen durchgeführt wurden.
Sicherstellen, dass der Zähler richtig angeschlossen ist.
Sicherstellen, dass die Batterie richtig angeschlossen ist.
AC- und Batterieschalter einschalten.
Die Taste „Enter" 5 s lang drücken, um die Betriebsart „Off" zu beenden.
(Die Betriebsart wird werkseitig auf „Off" voreingestellt).
SolaX-Zähler
Hauptschalter
PE
E-BAR
Hinweis: Externe Anschlüsse gemäß den örtlichen Vorschriften durchführen.
30
Wechselrichter
+
-
5
Batterie
RCD
Last
Ø
Wechselrichter überprüfen:
Schritt 1. Status der Anzeigen und LCD-Display überprüfen. Die linke Anzeige sollte
blau sein und das Display sollte die primäre Benutzeroberfläche zeigen.
Hinweis！
Wenn die linke Anzeige nicht blau ist, bitte die folgenden beiden
Punkte sicherstellen:
- Alle Anschlüsse sind korrekt.
- Alle externen Schutzschalter sind eingeschaltet.
Schritt 2. Auf dem LCD-Display steht eine Anleitung für die Einstellungen bereit,
die Sie beim ersten Einschalten befolgen sollten. Einzelheiten zu den einzelnen
Einstellungen finden Sie in Abschnitt 8 (Einstellungen).
Schritt 3. WLAN gemäß den Anweisungen im WiFi-Benutzerhandbuch einstellen.
Schritt 4. Den Selbsttest („Self Test") durchführen (nur für Italien).
Ø
Selbsttest gemäß CEI 0-21 (nur für Italien)
Der Selbsttest wird nur für Wechselrichter benötigt, die in Italien in Betrieb genommen
werden. Die italienische Norm verlangt, dass alle Wechselrichter, die in das Stromnetz
einspeisen, mit einer Selbsttest-Funktion gemäß CEI 0-21 ausgestattet sind. Während
des Selbsttests überprüft der Wechselrichter nacheinander die Reaktionszeiten der
Schutzfunktionen und Werte für Über- und Unterspannung sowie Über- und
Unterfrequenz.
Die Selbsttestfunktion steht jederzeit zur Verfügung; auf dem LCD-Display wird dem
Endbenutzer der Testbericht angezeigt.
Ø
Wechselrichter abschalten:
Hierzu müssen Sie lediglich den AC-Schalter und den Batterieschalter ausschalten.
Elektrische Anschlüsse
31
