Elektrische Anschlüsse

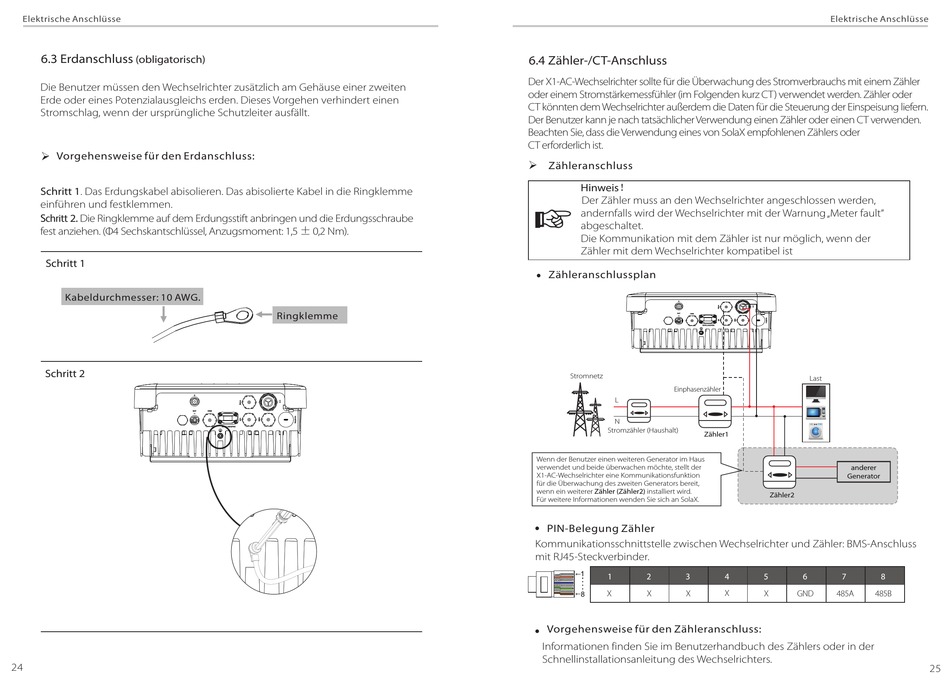

6.3 Erdanschluss
(obligatorisch)
Die Benutzer müssen den Wechselrichter zusätzlich am Gehäuse einer zweiten
Erde oder eines Potenzialausgleichs erden. Dieses Vorgehen verhindert einen
Stromschlag, wenn der ursprüngliche Schutzleiter ausfällt.
Ø
Vorgehensweise für den Erdanschluss:
Schritt 1. Das Erdungskabel abisolieren. Das abisolierte Kabel in die Ringklemme
einführen und festklemmen.
Schritt 2. Die Ringklemme auf dem Erdungsstift anbringen und die Erdungsschraube
fest anziehen. (Φ4 Sechskantschlüssel, Anzugsmoment: 1,5 ± 0,2 Nm).
Schritt 1
Kabeldurchmesser: 10 AWG.
Schritt 2
24
Ringklemme
+
BAT
DRM
-
WiFi/LAN/GPRS
6.4 Zähler-/CT-Anschluss
Der X1-AC-Wechselrichter sollte für die Überwachung des Stromverbrauchs mit einem Zähler
oder einem Stromstärkemessfühler (im Folgenden kurz CT) verwendet werden. Zähler oder
CT könnten dem Wechselrichter außerdem die Daten für die Steuerung der Einspeisung liefern.
Der Benutzer kann je nach tatsächlicher Verwendung einen Zähler oder einen CT verwenden.
Beachten Sie, dass die Verwendung eines von SolaX empfohlenen Zählers oder
CT erforderlich ist.
Ø
Zähleranschluss
Hinweis！
Der Zähler muss an den Wechselrichter angeschlossen werden,
andernfalls wird der Wechselrichter mit der Warnung „Meter fault"
abgeschaltet.
Die Kommunikation mit dem Zähler ist nur möglich, wenn der
Zähler mit dem Wechselrichter kompatibel ist
Zähleranschlussplan
+
BAT
DRM
-
WiFi/LAN/GPRS
Stromnetz
Einphasenzähler
L
N
Stromzähler (Haushalt)
Zähler1
Wenn der Benutzer einen weiteren Generator im Haus
verwendet und beide überwachen möchte, stellt der
X1-AC-Wechselrichter eine Kommunikationsfunktion
für die Überwachung des zweiten Generators bereit,
wenn ein weiterer Zähler (Zähler2) installiert wird.
Für weitere Informationen wenden Sie sich an SolaX.
PIN-Belegung Zähler
Kommunikationsschnittstelle zwischen Wechselrichter und Zähler: BMS-Anschluss
mit RJ45-Steckverbinder.
1
1
2
3
X
X
X
8
Vorgehensweise für den Zähleranschluss:
Informationen finden Sie im Benutzerhandbuch des Zählers oder in der
Schnellinstallationsanleitung des Wechselrichters.
Elektrische Anschlüsse
Last
anderer
Generator
Zähler2
4
5
6
7
8
X
X
GND
485A
485B
25
