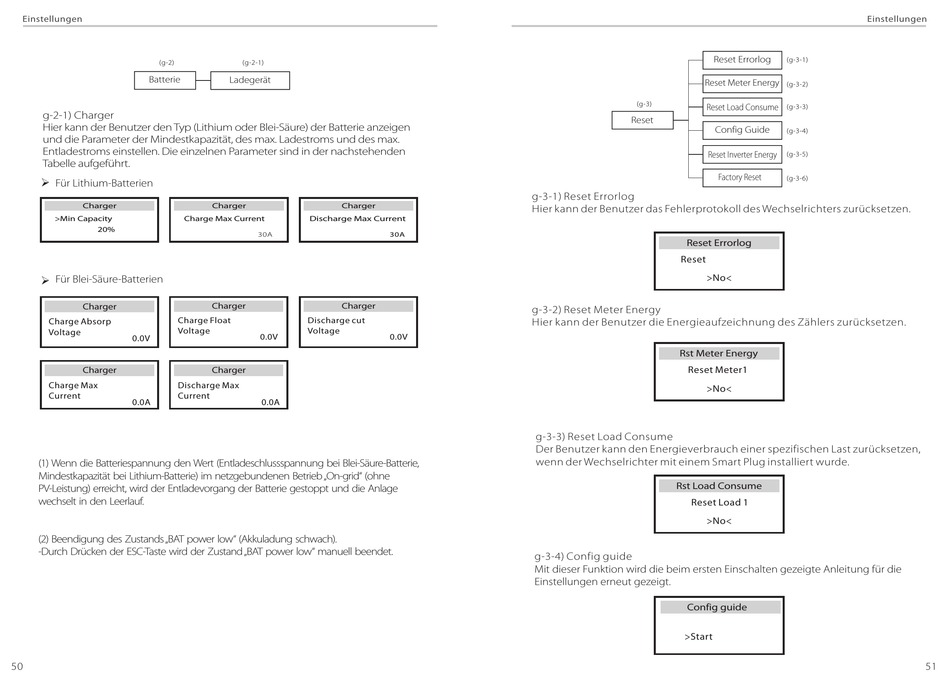

SolaX Power X1-AC Benutzerhandbuch Seite 27

Einstellungen
(g-2)
Batterie
g-2-1) Charger
Hier kann der Benutzer den Typ (Lithium oder Blei-Säure) der Batterie anzeigen
und die Parameter der Mindestkapazität, des max. Ladestroms und des max.
Entladestroms einstellen. Die einzelnen Parameter sind in der nachstehenden
Tabelle aufgeführt.
Ø Für Lithium-Batterien
Charger
>Min Capacity Charge Max Current
20%
Ø Für Blei-Säure-Batterien
Charger
Charge Float
Charge Absorp
Voltage
Voltage
0.0V
Charger
Charge Max Discharge Max
Current Current
0.0A
(1) Wenn die Batteriespannung den Wert (Entladeschlussspannung bei Blei-Säure-Batterie,
Mindestkapazität bei Lithium-Batterie) im netzgebundenen Betrieb „On-grid" (ohne
PV-Leistung) erreicht, wird der Entladevorgang der Batterie gestoppt und die Anlage
wechselt in den Leerlauf.
(2) Beendigung des Zustands „BAT power low" (Akkuladung schwach).
-Durch Drücken der ESC-Taste wird der Zustand „BAT power low" manuell beendet.
50
(g-2-1)
Ladegerät
Charger Charger
Discharge Max Current
30A 30A
Charger Charger
Discharge cut
Voltage
0.0V 0.0V
Charger
0.0A
Reset Meter Energy
(g-3)
Reset Load Consume
Reset
Reset Inverter Energy
g-3-1) Reset Errorlog
Hier kann der Benutzer das Fehlerprotokoll des Wechselrichters zurücksetzen.
Reset Errorlog
Reset
>No<
g-3-2) Reset Meter Energy
Hier kann der Benutzer die Energieaufzeichnung des Zählers zurücksetzen.
Rst Meter Energy
Reset Meter1
>No<
g-3-3) Reset Load Consume
Der Benutzer kann den Energieverbrauch einer spezifischen Last zurücksetzen,
wenn der Wechselrichter mit einem Smart Plug installiert wurde.
Rst Load Consume
Reset Load 1
>No<
g-3-4) Config guide
Mit dieser Funktion wird die beim ersten Einschalten gezeigte Anleitung für die
Einstellungen erneut gezeigt.
Config guide
>Start
Einstellungen
Reset Errorlog
(g-3-1)
(g-3-2)
(g-3-3)
Config Guide
(g-3-4)
(g-3-5)
Factory Reset
(g-3-6)
51
