Elektrische Anschlüsse

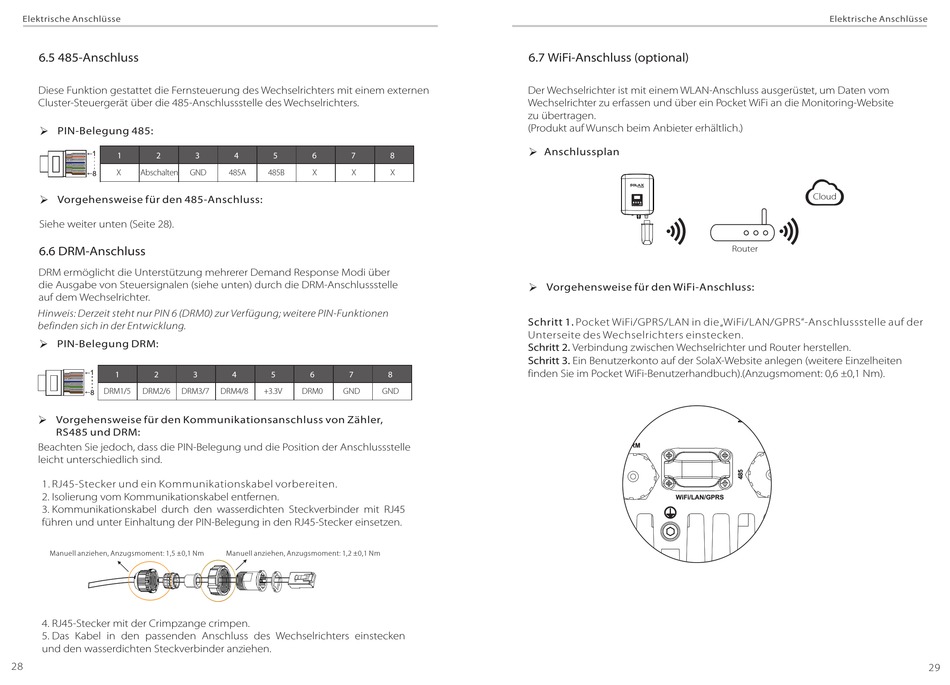

6.5 485-Anschluss
Diese Funktion gestattet die Fernsteuerung des Wechselrichters mit einem externen
Cluster-Steuergerät über die 485-Anschlussstelle des Wechselrichters.
Ø
PIN-Belegung 485:
1
1
2
X
Abschalten
GND
8
Ø
Vorgehensweise für den 485-Anschluss:
Siehe weiter unten (Seite 28).
6.6 DRM-Anschluss
DRM ermöglicht die Unterstützung mehrerer Demand Response Modi über
die Ausgabe von Steuersignalen (siehe unten) durch die DRM-Anschlussstelle
auf dem Wechselrichter.
Hinweis: Derzeit steht nur PIN 6 (DRM0) zur Verfügung; weitere PIN-Funktionen
befinden sich in der Entwicklung.
Ø
PIN-Belegung DRM:
1
1
2
DRM1/5
DRM2/6
DRM3/7
8
Ø
Vorgehensweise für den Kommunikationsanschluss von Zähler,
RS485 und DRM:
Beachten Sie jedoch, dass die PIN-Belegung und die Position der Anschlussstelle
leicht unterschiedlich sind.
1. RJ45-Stecker und ein Kommunikationskabel vorbereiten.
2. Isolierung vom Kommunikationskabel entfernen.
3. Kommunikationskabel durch den wasserdichten Steckverbinder mit RJ45
führen und unter Einhaltung der PIN-Belegung in den RJ45-Stecker einsetzen.
Manuell anziehen, Anzugsmoment: 1,5 ±0,1 Nm
4. RJ45-Stecker mit der Crimpzange crimpen.
5. Das Kabel in den passenden Anschluss des Wechselrichters einstecken
und den wasserdichten Steckverbinder anziehen.
28
3
4
5
6
7
485A
485B
X
X
3
4
5
6
7
DRM4/8
+3.3V
DRM0
GND
Manuell anziehen, Anzugsmoment: 1,2 ±0,1 Nm
6.7 WiFi-Anschluss (optional)
Der Wechselrichter ist mit einem WLAN-Anschluss ausgerüstet, um Daten vom
Wechselrichter zu erfassen und über ein Pocket WiFi an die Monitoring-Website
zu übertragen.
(Produkt auf Wunsch beim Anbieter erhältlich.)
Ø
Anschlussplan
8
X
Ø
Vorgehensweise für den WiFi-Anschluss:
Schritt 1. Pocket WiFi/GPRS/LAN in die „WiFi/LAN/GPRS"-Anschlussstelle auf der
Unterseite des Wechselrichters einstecken.
Schritt 2. Verbindung zwischen Wechselrichter und Router herstellen.
Schritt 3. Ein Benutzerkonto auf der SolaX-Website anlegen (weitere Einzelheiten
finden Sie im Pocket WiFi-Benutzerhandbuch).(Anzugsmoment: 0,6 ±0,1 Nm).
8
GND
X1-AC
X1-AC
Router
DRM
WiFi/LAN/GPRS
Elektrische Anschlüsse
Cloud
29
