SolaX Power X1-AC Benutzerhandbuch Seite 11

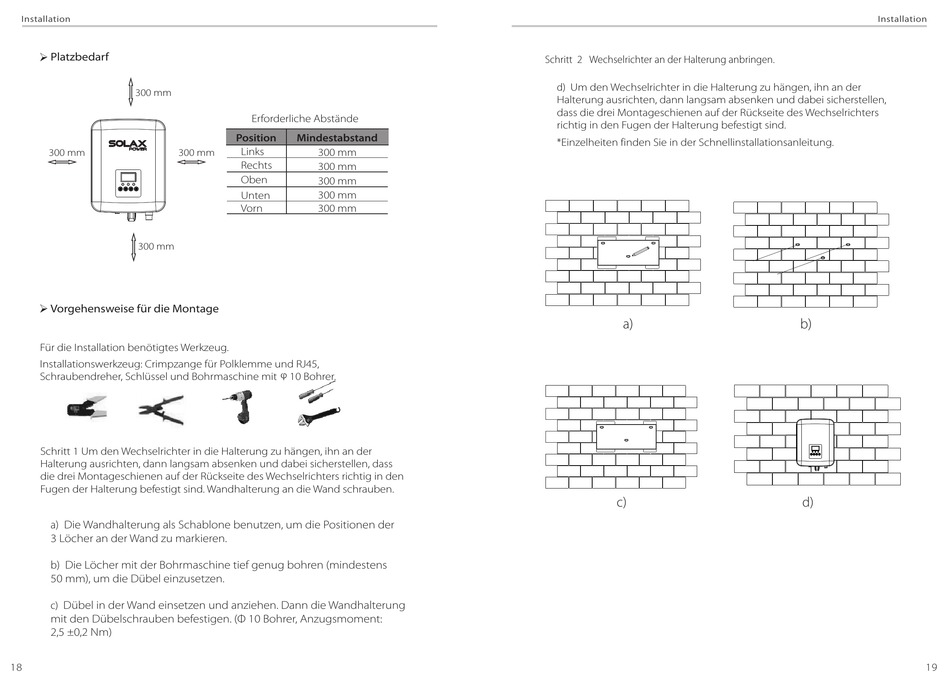

Installation
Ø Platzbedarf
300 mm
300 mm 300 mm
300 mm
Ø Vorgehensweise für die Montage
Für die Installation benötigtes Werkzeug.
Installationswerkzeug: Crimpzange für Polklemme und RJ45,
Schraubendreher, Schlüssel und Bohrmaschine mit
Schritt 1 Um den Wechselrichter in die Halterung zu hängen, ihn an der
Halterung ausrichten, dann langsam absenken und dabei sicherstellen, dass
die drei Montageschienen auf der Rückseite des Wechselrichters richtig in den
Fugen der Halterung befestigt sind. Wandhalterung an die Wand schrauben.
a) Die Wandhalterung als Schablone benutzen, um die Positionen der
3 Löcher an der Wand zu markieren.
b) Die Löcher mit der Bohrmaschine tief genug bohren (mindestens
50 mm), um die Dübel einzusetzen.
c) Dübel in der Wand einsetzen und anziehen. Dann die Wandhalterung
mit den Dübelschrauben befestigen. (Φ 10 Bohrer, Anzugsmoment:
2,5 ±0,2 Nm)
18
Erforderliche Abstände
Position Mindestabstand
Links 300 mm
Rechts
300 mm
Oben
300 mm
Unten 300 mm
Vorn 300 mm
10 Bohrer.
Schritt 2 Wechselrichter an der Halterung anbringen.
d) Um den Wechselrichter in die Halterung zu hängen, ihn an der
Halterung ausrichten, dann langsam absenken und dabei sicherstellen,
dass die drei Montageschienen auf der Rückseite des Wechselrichters
richtig in den Fugen der Halterung befestigt sind.
*Einzelheiten finden Sie in der Schnellinstallationsanleitung.
a)
c)
Installation
b)
d)
19
