6. Elektrische Anschlüsse

6.1 Netzanschluss

Wechselrichter der X1-AC Serie sind für ein Einphasennetz konzipiert. Spannung:
220/230/240 V, Frequenz: 50/60 Hz. Andere technische Anforderungen müssen
den Anforderungen des örtlichen öffentlichen Stromnetzes entsprechen.
Tabelle 4 Empfehlungen für Kabel und LS-Schalter
Modell
Model X1-AC-3.0 X1-AC-3.0
Kupferkabel
4-5 mm²
LS-Schalter 20 A
Der LS-Schalter ist zwischen Wechselrichter und Netz zu installieren.
Stromverbraucher nicht direkt am Wechselrichter anschließen.
Vorgehensweise für den Anschluss
a) Netzspannung überprüfen und mit dem zulässigen Spannungsbereich
vergleichen (siehe technische Daten).
b) Leistungsschalter von allen Phasen trennen und gegen Wiedereinschalten sichern.
c) Leiter abisolieren:

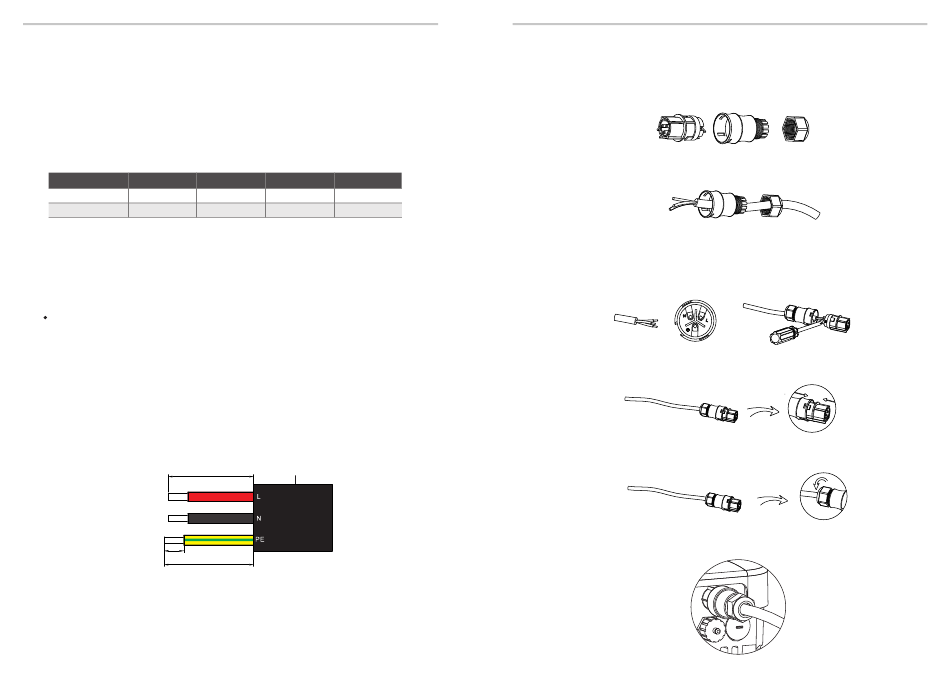

- Außenmantel von allen Leitern auf einer Länge von 52,5 mm und vom
PE-Leiter auf einer Länge von 55 mm entfernen.
- Mit der Crimpzange 6 mm Isoliermaterial von den Leiterenden entfernen.
6 mm
20
X1-AC-4.6 X1-AC-5.0
X1-AC-3.6 X1-AC-3.6 X1-AC-4.6 X1-AC-5.0
4-5 mm² 5-6 mm² 5-6 mm²
20 A 32 A 32 A
52,5 mm Außenmantel
55 mm
d) AC-Steckverbinder wie unten gezeigt in drei Teile trennen.
- Den mittleren Teil des Buchseneinsatzes halten und das Endgehäuse
drehen, um es zu lösen und vom Buchseneinsatz abzunehmen.
- Die Kabelmutter (mit Gummieinsatz) vom Endgehäuse abnehmen.
e) Die Kabelmutter und anschließend das Endgehäuse über das Kabel schieben.
f ) Die abisolierten Enden der drei Leiter in das entsprechende Loch im
Buchseneinsatz einführen und anschließend jede Schraube (zur Fixierung
der einzelnen Leiter) anziehen. (Kreuzschlitzschraubendreher PH1,
Anzugsmoment: 0,8 ±0,1 Nm)
g) Die Gewindehülse der Druckschraube festschrauben.
h) Die Druckschraube festschrauben. (Anzugsmoment: 3,0 ± 0,3 Nm)
I) AC-Stecker am Wechselrichter anschließen.
