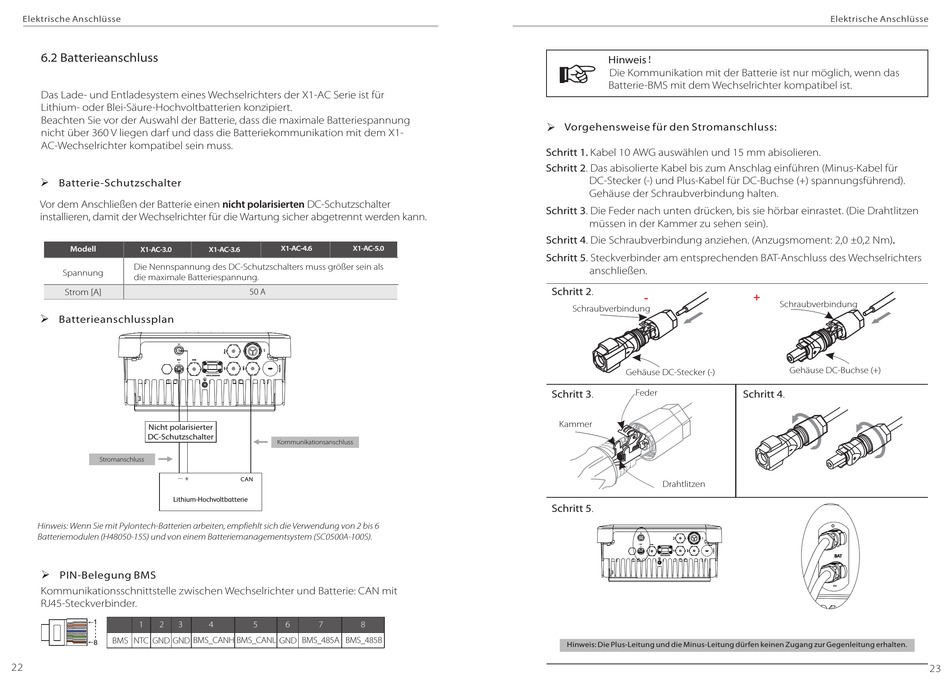

6.2 Batterieanschluss
Das Lade- und Entladesystem eines Wechselrichters der X1-AC Serie ist für
Lithium- oder Blei-Säure-Hochvoltbatterien konzipiert.
Beachten Sie vor der Auswahl der Batterie, dass die maximale Batteriespannung
nicht über 360 V liegen darf und dass die Batteriekommunikation mit dem X1-
AC-Wechselrichter kompatibel sein muss.
Ø
Batterie-Schutzschalter
Vor dem Anschließen der Batterie einen nicht polarisierten DC-Schutzschalter
installieren, damit der Wechselrichter für die Wartung sicher abgetrennt werden kann.
Model
Modell
Model
X1-AC-3.0
X1-AC-3.0
X1-Hybrid-3.0-N
Die Nennspannung des DC-Schutzschalters muss größer sein als
Spannung
die maximale Batteriespannung.
Strom [A]
Ø
Batterieanschlussplan
+
BAT
-
Nicht polarisierter
DC-Schutzschalter
Stromanschluss
+
-
Lithium-Hochvoltbatterie
Hinweis: Wenn Sie mit Pylontech-Batterien arbeiten, empfiehlt sich die Verwendung von 2 bis 6
Batteriemodulen (H48050-15S) und von einem Batteriemanagementsystem (SC0500A-100S).
Ø
PIN-Belegung BMS
Kommunikationsschnittstelle zwischen Wechselrichter und Batterie: CAN mit
RJ45-Steckverbinder.
1
1
2
3
BMS
NTC
GND GND BMS_CANH
8
22
X1-AC-4.6
X1-AC-5.0
X1-AC-3.6
X1-AC-3.6
X1-AC-4.6
X1-AC-5.0
X1-Hybrid-3.7-N
X1-Hybrid-4.6-N
X1-Hybrid-5.0-N
50 A
DRM
WiFi/LAN/GPRS
Kommunikationsanschluss
CAN
4
5
6
7
8
BMS_CANL
GND
BMS_485A
BMS_485B
Hinweis！
Die Kommunikation mit der Batterie ist nur möglich, wenn das
Batterie-BMS mit dem Wechselrichter kompatibel ist.
Ø
Vorgehensweise für den Stromanschluss:
Schritt 1. Kabel 10 AWG auswählen und 15 mm abisolieren.
Schritt 2. Das abisolierte Kabel bis zum Anschlag einführen (Minus-Kabel für
DC-Stecker (-) und Plus-Kabel für DC-Buchse (+) spannungsführend).
Gehäuse der Schraubverbindung halten.
Schritt 3. Die Feder nach unten drücken, bis sie hörbar einrastet. (Die Drahtlitzen
müssen in der Kammer zu sehen sein).
Schritt 4. Die Schraubverbindung anziehen. (Anzugsmoment: 2,0 ±0,2 Nm).
Schritt 5. Steckverbinder am entsprechenden BAT-Anschluss des Wechselrichters
anschließen.
Schritt 2.
Schraubverbindung
Gehäuse DC-Stecker (-)
Schritt 3.
Feder
Kammer
Drahtlitzen
Schritt 5.
+
BAT
DRM
-
WiFi/LAN/GPRS
Hinweis: Die Plus-Leitung und die Minus-Leitung dürfen keinen Zugang zur Gegenleitung erhalten.
Elektrische Anschlüsse
Schraubverbindung
Gehäuse DC-Buchse (+)
Schritt 4.
