Sähköliitäntä
Pos: 11.11 /Überschriften/1.1/1-spaltig/S - U/Standardanwendung @ 16\mod_1198073912500_16834.doc @ 146624
4.3

Vakiosovellus

Pos: 11.12 /Elektrischer Anschluss/Temperatur/TTR200/Signal-/Versorgungsanschluss Teil 1 @ 16\mod_1198168131718_16834.doc @ 146756

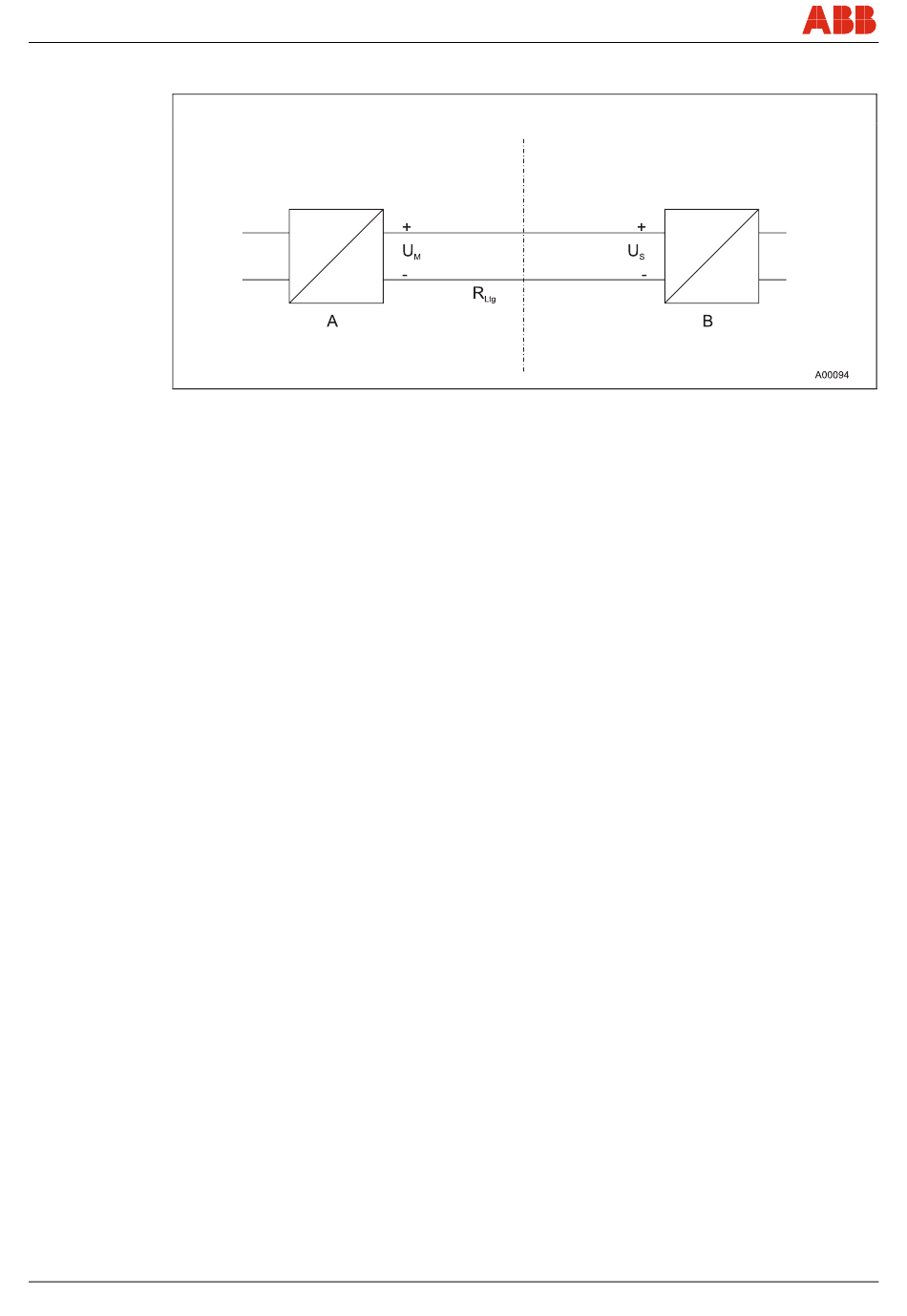

Kuva 3
A Mittausmuuntaja
Mittausmuuntajan
edellytystä:
U
Mmin
Tässä tarkoittavat:
U
Mmin
U
Smin
R :
Ltg
HART-toiminnallisuuden käyttöä varten on käytettävä syöttöerottimia tai SPS-tulokortteja, joissa
on HART-merkintä. Mikäli tämä ei ole mahdollista, täytyy yhteenkytkentään lisätä vastus
arvoltaan ≥ 250 Ω (< 1100 Ω).
Signaalijohtoa voidaan käyttää ilman maadoitusta/maadoituksen kanssa. Maadoituksessa
(miinuspuoli) on huomioitava, että vain yksi liitäntäpuoli yhdistetään potentiaalitasauksen
kanssa.
8 - FI
Kenttä
ja syöttöerottimen
≤ U
+ 0,02A x R
Smin Ltg
: Mittausmuuntajan vähimmäiskäyttöjännite (katso mittausmuuntajan tekniset tiedot)
: Syöttöerottimen vähimmäissyöttöjännite / SPS-tulo
Mittausmuuntajan ja syöttöerottimen välinen johtovastus
B Syöttöerotin / SPS-tulo syötön kanssa
yhteenkytkennässä
TTR200
Arvot
on noudatettava seuraavaa
CI/TTR200-X1
