A B B M E A S U R E M E N T & A N A L Y T I C S | S C H N I T T S T E L L E N B E S C H R E I B U N G
EasyLine EL3000, EL3010-C, EL3060
Kontinuierliche Gasanalysatoren
—
Einführung

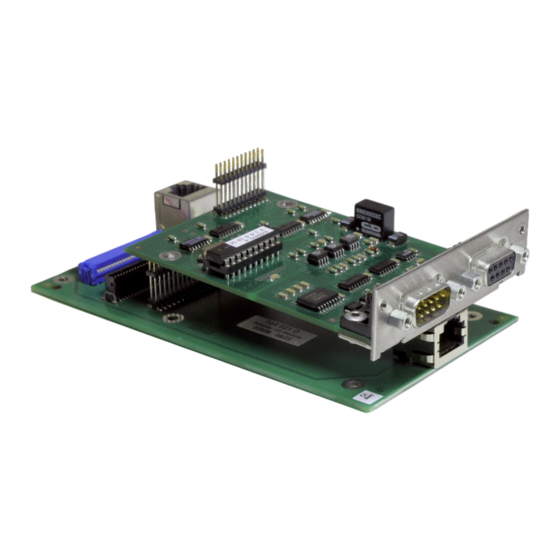

Modbus-Modul für
EasyLine EL3000
Über den Modbus werden Informationen aus dem
Gasanalysator an einen PC oder ein
Prozessleitsystem übertragen.
Messwerte, Statussignale sowie
Geräteinformationen werden so zur
Weiterbearbeitung bereitgestellt.
Modbus-Protokoll
Measurement made easy
Weitere Informationen
Zusätzliche Dokumentation zum EasyLine EL3000,
EL3010-C, EL3060 steht kostenlos unter
www.abb.de/analysentechnik zum Download zur
Verfügung.
Alternativ einfach diesen Code scannen:
EL3000
EL3060
